Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

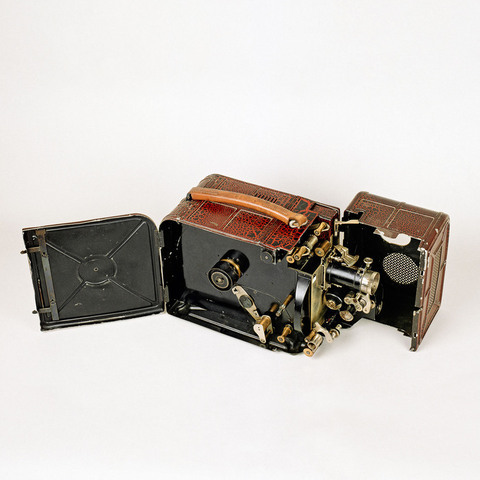

entraînement du film 35 mm par friction (double came excentrique) ; trois débiteurs dentés ; bras pliable pour magasin 400 m. débiteur sous carter (magasin manquant) avec déplacement pour réembobinage ; réembobinage automatique ; magasin récepteur intérieur ; ampoule électrique, ventilateur et moteur électrique incorporés ; obturateur sous carter ; poignée pour transporter l'appareil qui est sous boîtier en métal ; prise électrique ; axe pour manivelle

Auteurs

Debrie, Etablissements André
Paris

Fabricants

Debrie, Etablissements André
Paris, 111-113 rue Saint-Maur

Utilisateurs

Debrie, Etablissements André
Paris

Distributeurs

Debrie, Etablissements André
Paris, 111-113 rue Saint-Maur

Sujet du modèle

Informations non disponibles

Objectif

Hermagis Paris n° 137 723 Objectif Cinéma

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 54 cm
Largeur : 23.5 cm
Hauteur : 53.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque gravée : "Matériel cinématographique Etablissements André Debrie Paris". Le premier modèle breveté en 1923 était équipé de magasins co-axiaux. Voir version sonore : Jacky Stellor CNC AP-96-340.

"Le poste de projection conçu, fabriqué et breveté par les Etablissements André Debrie et dénommé Ciné-Cabine "Jacky", est destiné aux Amateurs, aux Metteurs en scène, aux Maisons d'éditions, aux Représentants de Commerce, à l'Enseignement, au Cinéma éducateur, à la Vulgarisation agricole et industrielle ainsi qu'à la distraction des populations rurales. La conception de cet appareil est complètement différente de tout ce qui a été réalisé jusqu'à ce jour dans la construction des postes de projection employant le film normal en bobines de 400 mètres. L'aspect du Jacky est très élégant. Il est entièrement métallique et son enveloppe extérieure est vernie imitation cuir. L'appareil peut être ainsi placé en permanence dans un salon sans nécessiter un emplacement spécial. [...] Le poids en ordre de marche est de 20 kg environ et une forte poignée en cuir située sur le dessus en permet le transport facile. [...] Le Jacky est absolument garanti contre tout danger d'incendie. Le film est toujours prêt à être projeté, le ré-enroulement se faisant automatiquement par l'appareil. Le Jacky se branche partout et ne nécessite aucune installation électrique spéciale. Ses principaux avantages sont : Emploi du film standard de 35 mm en rouleaux de 400 m. Film toujours à l'abri pendant son parcours. Déroulement du film dans les deux sens, au moteur et à la manivelle. Film dans magasins amovibles sans aucune bobine. Déroulement du film dans les deux sens, image par image. Arrêt instantané et illimité sur une image sans abaissement de l'intensité lumineuse. Dispositif spécial d'entraînement permettant même l'emploi de films dont les perforations sont en mauvais état. Eclairage par lampe à incandescence non survoltée. Projection à 15 m. sur écran normal. Branchement électrique de l'appareil sur toutes les prises de courant. Cabine de projection formée par l'appareil lui-même. Fixité absolue. Aucun scintillement. Silence et douceur du mouvement. Ré-enroulement automatique du film. Le Ciné-Cabine Jacky est homologué officiellement par le Ministère de l'Instruction publique, par le Ministère de l'Agriculture et par la Ville de Paris. L'entraînement de la pellicule est assuré par une came double appelée également excentrique et par des tambours dentés. Toutes les pièces de ce mécanisme sont animées d'un mouvement continu ne produisant aucune saccade sur le film, contrairement à ce qui se passe dans les projecteurs ordinaires où le tambour de Croix de Malte est animé d'un mouvement intermittent. Notre dispositif très perfectionné est pratiquement inusable et sa conception spéciale permet de passer dans l'appareil des films en mauvais état même ceux dont les perforations sont abimées et ce, sans nuire aucunement à la fixité. Le couloir est formé de presseurs en acier trempé. Des galets transversaux montés sur des leviers à ressort assurent à l'image projetée une planéité parfaite avec le minimum de pression. [...] L'appareil est indifférement commandé à la manivelle ou au moteur. Ce dernier de 1/15 CV prend environ 1 ampère et fonctionne en marches avant et arrière par l'intermédiaire d'un inverseur de courant. Un ventilateur est placé au bout du moteur. Sauf demande spéciale, le Jacky est livré pour fonctionner sur courant continu et alternatif 110 volts. [...] Une des particularités du Jacky est l'obturateur situé dans un carter ajouré entre la source lumineuse et le film. Cet emplacement a l'avantage de couper les rayons lumineux avant que ceux-ci n'atteignent le film. L'échauffement de ce dernier est donc réduit de moitié. Ouvert à 180° l'obturateur tourne deux fois plus vite que le mécanisme et donne ainsi une meilleure alternance des blancs et des noirs, un gain de lumière très appréciable et la suppression presque totale de sccintillement quoique l'escamotage du film s'effectue beaucoup plus lentement que dans la plupart des autres projecteurs. Cette vitesse réduite d'escamotage qui est de l'ordre de 1/4,5 assure au film une vie plus longue. Sur les autres projecteurs, le film est escamoté, en principe, au 1/7e. [...] Une lampe à incandescence de 400 watts (prenant à peine 4 ampères) à douille Edison est fixée dans un chariot réglable en tous sens par quatre boutons. Derrière cette lampe, un miroir réglable évite toute dispersion des rayons lumineux, lesquels passent ensuite à travers un condensateur fixé dans un boîtier" (Projections cinématographiques, Jacky Debrie, Etablissements André Debrie, N° 96, Paris, Debrie, s.d.).

"Le projecteur Jacky, destiné à l'enseignement et au cinéma éducateur. Ses caractéristiques : passe le film normal en rouleaux de 400 mètres. Dispositif spécial d'entraînement permettant l'emploi de films même détériorés. Réenroulement automatique du film directement sur l'appareil, supprimant ainsi le réenrouleur double. Projection jusqu'à 15 mètres sur écran normal. Projection fixe instantanée par arrêt illimité sur une image, sans abaissement de l'intensité lumineuse. Marche avant et arrière au moteur et à la manivelle. Fixité parfaite sans aucun scintillement. Ses qualités : simplicité de manoeuvre, sécurité absolue, silencieux, douceur du mouvement, robustesse. Le seul projecteur vraiment portatif" (G.M. Coissac, Le Cinématographe et l'enseignement, Paris, 1926).

Bibliographie

Projections cinématographiques, Jacky Debrie, Etablissements André Debrie, N° 96, Paris, Debrie, s.d., 24 p.

Tout Cinéma 1927, 1928.

G. M. Coissac, Le Cinématographe et l'enseignement, Paris, Librairie Larousse, 1926.

Ciné-Document, juin 1932.

Photo-Plait 1933, p. 65.
