Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

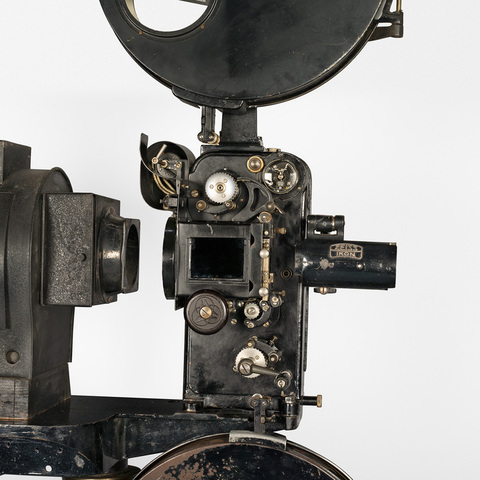

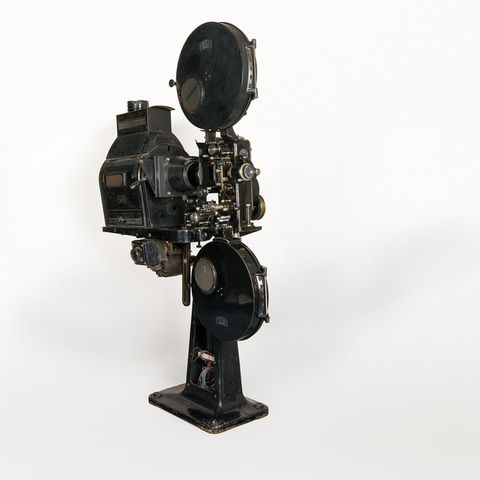

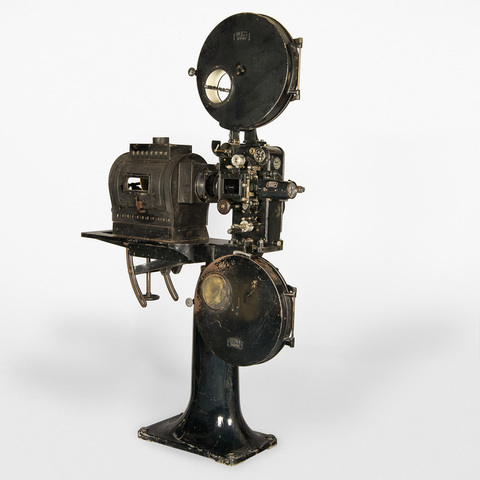

entraînement du film 35 mm par croix de Malte à bain d'huile ; trois débiteurs dentés ; bras récepteur et débiteur avec carters ; cadrage avec déplacement du bloc de croix de Malte ; obturateur à tambour avec volet de sécurité ; réservoir d'huile ; tachymètre ; lanterne à arcs électrique ; pied fonte avec table orientable

Auteurs

Informations non disponibles

Fabricants

Ernemann Zeiss Ikon
Dresde

Zeiss Ikon A.G.
Stuttgart

Utilisateurs

Informations non disponibles

Distributeurs

Ernemann Zeiss Ikon
Dresde

Flon, R.
Bruxelles

Zeiss Ikon A.G.
Stuttgart

Sujet du modèle

Informations non disponibles

Objectif

6 cm diamètre

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 142 cm
Largeur : 60 cm
Hauteur : 195 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marques : "Zeiss Ikon Ernemann IV n° 54 741" ; "Kinowerke L. Flon Bruxelles" ; "Pearless Magnarc".

"Dans tous les cas où l'on est obligé de projeter avec de fortes intensités en raison des largeurs d'écran qu'exigent les grandes salles de spectacle, les projecteurs à refroidissement par eau Ernemann V et Ernemann VII demeurent les types normaux, car le refroidissement par eau des glissières du film exclut tout gondolage du film et les troubles dans la reproduction qui en résultent. Dans les théâtres dont l'écran n'a pas des dimensions aussi importantes, le danger de gondolage du film est naturellement beaucoup moindre. Dans tous les cas où l'on renonce au refroidissement par eau, mais où il est indispensable par ailleurs d'avoir un projecteur moderne et robuste, le choix se portera sur l'Ernemann IV. L'Ernemann IV est le type Ernemann lourd de conception moderne. L'obturateur à tambour métallique permet l'emploi d'objectifs très lumineux. L'obturateur à tambour, en métal léger, fonctionne entre la source lumineuse et le film et intercepte les rayons lumineux directement à la fenêtre de l'image. Cela permet, pour les longs foyers, l'utilisation d'objectifs à grande luminosité, ayant jusqu'à 100 mm de diamètre. En outre, l'échauffement du film se trouve réduit de moitié. Les volets de protection contre l'incendie, actionnés par la force centrifuge, assurent une sécurité plus grande. Les volets de protection contre l'incendie sont disposés dans l'obturateur. Ils s'ouvrent et se ferment instantanément sous l'action de leur propre force centrifuge et ils sont, par conséquent, d'une sûreté absolue. Deux buses, dont les tuyaux d'arrivée sont montés dans le projecteur, lancent un courant d'air sur le côté brillant et sur le côté émulsionné du film lorsqu'on branche une soufflerie sur l'appareil. On obtient ainsi un refroidissement efficace de la surface de l'image du film. Le réglage central de l'image a permis de réaliser un corps de projecteur complètement hermétique. Le réglage de l'image s'effectue en faisant tourner le tambour d'entraînement. Ce système de réglage de l'image a permis, pour la première fois, d'établir un carter complètement hermétique, de sorte que ni la poussière, ni la saleté ne peuvent pénétrer dans le projecteur et que la durée du mécanisme se trouve prolongée. Le graissage automatique accroît la sûreté de fonctionnement et diminue l'usure. Pendant la marche de l'appareil, l'huile est constamment refoulée automatiquement dans un tube élévateur et retombe en brouillard sur tous les organes. La croix de Malte tourne dans un bain d'huile spécial qui est alimenté avec de l'huile filtrée provenant de la circulation d'huile générale. Le dispositif "Protektor" rend pratiquement impossible l'inflammation du film. Si le film vient à s'arrêter dans la fenêtre de l'image, pendant que l'appareil continue à fonctionner, la boucle formée par le film au tambour denté supérieur s'agrandit et déclenche un volet de protection contre l'incendie. En même temps, le moteur d'entraînement et la lampe excitatrice se trouvent automatiquement mis hors circuit. Avantages supplémentaires : une sous-répartition très étendue de l'énergie motrice prolonge la durée du projecteur. Le mécanisme de croix de Malte peut être remplacé rapidement. Un double dispositif d'objectif permet les projections magnoscopiques. Des plaques de glissement interchangeables, avec glissières robustes, maintiennent le film toujours plan et suppriment tout flou de l'image. L'Ernemann IV peut être équipé avec moteur accolé pour courant alternatif triphasé et monophasé. Des dispositifs de démarrage, d'une construction spéciale, donnent une mise en marche douce et cependant rapide. Un tachymètre est monté demande ; ce dispositif n'est indispensable que pour le fonctionnement avec le courant continu" (Zeiss Ikon Ernemann IV, Dresde, Zeiss Ikon, s.d.).

Bibliographie

Zeiss Ikon Ernemann IV, Dresde, Zeiss Ikon, s.d.
