Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

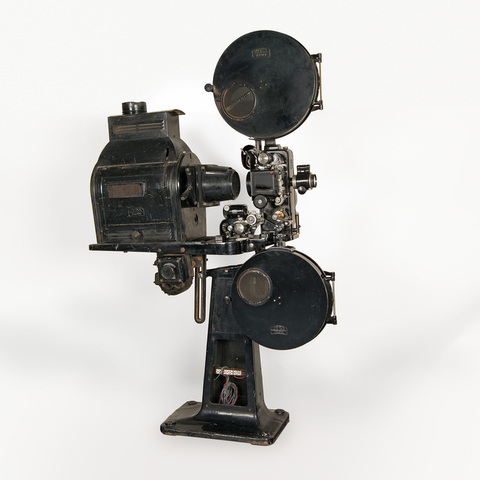

entraînement du film 35 mm par croix de Malte ; trois débiteurs dentés ; bras récepteur et débiteur avec carters ; lecteur son optique avec un débiteur denté ; cadrage avec déplacement du bloc de croix de Malte ; obturateur à tambour avec volet de sécurité ; réservoir d'huile ; lanterne Zeiss Ikon ; moteur électrique incorporé ; rhéostat ; pied fonte avec table orientable

Auteurs

Informations non disponibles

Fabricants

Ernemann Zeiss Ikon
Dresde

Zeiss Ikon A.G.
Stuttgart

Utilisateurs

Informations non disponibles

Distributeurs

Ernemann-France
Paris, 18-20 rue du Faubourg du Temple

Zeiss Ikon A.G.
Stuttgart

Sujet du modèle

Informations non disponibles

Objectif

6 cm diamètre

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 122 cm
Largeur : 52 cm
Hauteur : 196 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque : "Zeiss Ikon Ernon IV".

"Ernon IV. L'obturateur métallique à tambour entre la source lumineuse et le film donne des images claires, exemptes de filage et un très faible échauffement du film. Des glissières rigides permettent d'obtenir des images d'une netteté toujours égale ; un cache sonore réglable permet de masquer entièrement la piste du son à n'importe quel moment. Le couloir du film, avec galets à grande portée, s'engrenant bien autour du tambour d'entraînement, donne des images fixes et assure une très grande préservation du film. Les objectifs très lumineux, atteignant jusqu'à 80 mm de diamètre, évitent les déperditions de lumière. Le mécanisme à croix de Malte dans un bain d'huile spécial et le graissage automatique sous pression de toutes les parties du mécanisme d'entraînement assurent le minimum d'usure et par suite le maximum de sûreté de fonctionnement. Grâce à sa poulie d'entraînement fixe l'Ernon IV possède une marche silencieuse et sans vibrations. Le mécanisme enfermé dans un carter parfaitement hermétique assure la plus longue durée et le maximum de sûreté de fonctionnement. Carters de 900 et 1300 m avec bobine libre. Système sonore : marche silencieuse, exempte de vibrations, grâce au sysytème photosonore faisant corps avec le mécanisme. Graissage entièrement automatique du système photosonore à partir du mécanisme du projecteur, assurant une reproduction parfaite du son et le minimum d'usure. Pureté absolue du son, même pour les hautes fréquences, grâce à une masse régulatrice montée sur l'axe du tambour du son. Rouleau anti-secousses denté, de grands dimensions, absorbant toutes les saccades de la boucle et filtrant, par suite, toutes les inégalités dans la translation du film. [...] Le réglage de la fente permet de supprimer tout bruit parasite même avec les films dont la piste sonore a été décalée au tirage. L'optique très lumineuse donne une image de la fente très brillante et assure par suite un excellent rendement de la photocellule. La lampe excitatrice, interchangeable et réglée, évite de longs dérangements ou arrêts dans le fonctionnement. Le couloir du film s'élève facilement, ce qui permet de le maintenir bien propre et d'obtenir ainsi une qualité de son toujours égale" (Ernon IV T projecteur d'images et de sons, Dresden, Zeiss Ikon A.-G., 1935).

Bibliographie

Ernon IV T projecteur d'images et de sons, Dresden, Zeiss Ikon A.-G., 1935.

La Technique cinématographique, n° 48, décembre 1934.
