Variateur de lumière
N° Inventaire : AP-10-2577
Collection : La Cinémathèque française
Catégorie d'appareil : Matériel de laboratoire
Nom du modèle : Variateur automatique à 10 intensités et 50 changements de lumière
Numéro de fabrication : n° 12
Lieu de fabrication : Paris, France
Année de fabrication : À partir de 1938
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil

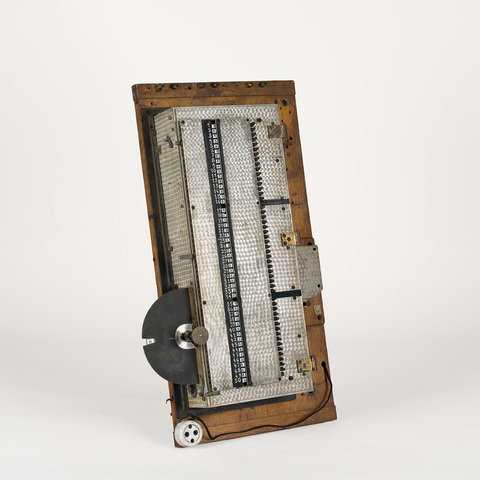

base en bois supportant une boîte en aluminium portant sur sa porte avant 50 glissières numérotées sur barrettes émaillées et contenant des résistances, des lamelles de contact, des tiges transmettant le courant aux plots, des engrenages de distribution
Auteurs
Informations non disponibles
Fabricants
R. Charon
Paris, 117 bd de la Villette
Utilisateurs
Informations non disponibles
Distributeurs
Informations non disponibles
Sujet du modèle
Informations non disponibles
Objectif
Informations non disponibles
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 19.5 cm
Largeur : 36 cm
Hauteur : 70 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Gravé : "R. Charon n° 12, 117 bd de la Villette Paris".

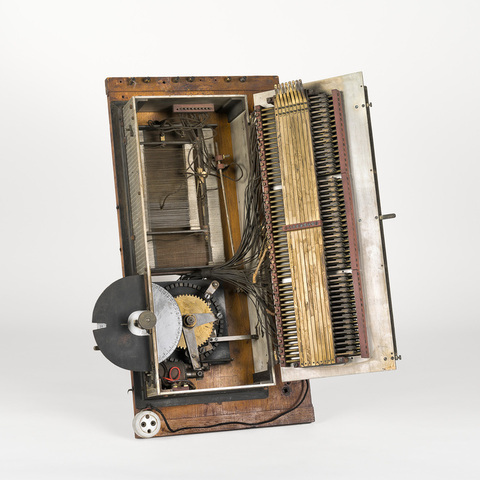

"L'appareil à varier la lumière, ou changement de lumière, se distingue de tous les autres appareils existants par la rapidité dont s'opère l'établissement des lumières indiquées d'un négatif à tirer sans avoir besoin de l'intermédiaire d'un carton, d'une bande quelconque préalablement préparée ou de contacts à placer. [...] L'appareil est constitué par une boîte en aluminium assemblée par des équerres en acier afin de former un bloc solide. La porte est fixée par trois charnières munies de verrous, ce qui permet d'ouvrir l'appareil instantanément. L'ensemble est monté sur une planche : sur cette planche sont fixés : la prise de courant qui sert à l'alimentation électrique, un inverseur qui permet de travailler avec encoche à droite ou à gauche ou les deux ensemble, un interrupteur qui commande le moteur de la tireuse ; six bornes dont deux sont utilisées pour la lampe de la tireuse et dont les quatre autres servent aux molettes. Possédant 10 intensités de lumières différentes et 50 changements de lumière l'appareil est construit pour satisfaire à toutes les exigences et sa fabrication est robuste et soignée. [...] Fonctionnement. Quand 2 films négatif et positif sont amorcés dans une tireuse quelconque, le négatif étant placé dans le dispositif de molette, la tranche du film appuyant sur la molette maintient celle-ci à l'écart du contact ; lorsque en défilant le film négatif dans lequel il aura été pratiqué des encoches, au moment du passage d'une encoche sur la molette, celle-ci suivra la forme de l'encoche et par conséquent les contacts en se touchant établiront le courant qui mettra la self en action [...]. Avec cet appareil, son distributeur de lumières rotatif, les plots 50 et 0 étant réunis, on peut tirer un film d'autant de lumières qu'on le désire en plus de 50 à condition de replacer les glissières de lumières après que les premières sont épuisées. [...] Pour établir les lumières correspondant au négatif étalonné, il suffira de placer en face de l'ouverture l'un des chiffres des glissières correspondant à ceux du négatif. Exemple : un négatif qui aurait 8 lumières ainsi établies : n° 1, lumière 1 ; n° 2, lumière 2 ; n° 3, lumière 3 ; n° 4, lumière 4 ; n° 5, lumière 5 ; n° 6, lumière 6 ; n° 7, lumière 7 ; n° 8, lumière 8. On placera en face de l'ouverture le chiffre 1 de la 1ère glissière qui est celle du haut, le chiffre 2 de la 2e glissière, le chiffre 3 de la 3e glissière, le chiffre 4 de la 4e glissière, le chiffre 5 de la 5e glissière, le chiffre 6 de la 6e glissière, le chiffre 7 de la 7e glissière, le chiffre 8 de la 8e glissière, et ainsi de suite pour un négatif dont la quantité de différentes lumières est plus grande. Avec un tel procédé il est impossible de se tromper dans l'établissement préalable du tirage, attendu qu'un contrôle est tout à fait facile. Sur demande il peut être construit des appareils ayant plus de 10 intensités de lumières différentes. Prix de l'appareil complet monté sur planchette : 6000 francs" (Catalogue Mécanique de précision, Etude et construction d'appareils cinématographiques R. Charon, Paris, s.d., p. 8-11.)
Bibliographie
Catalogue Mécanique de précision, Etude et construction d'appareils cinématographiques R. Charon, Paris, s.d., p. 8-11.
