Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

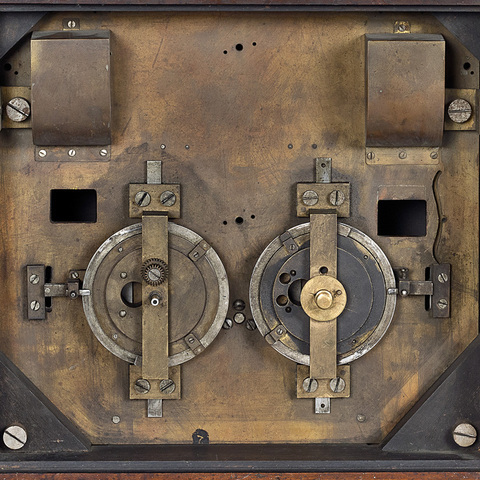

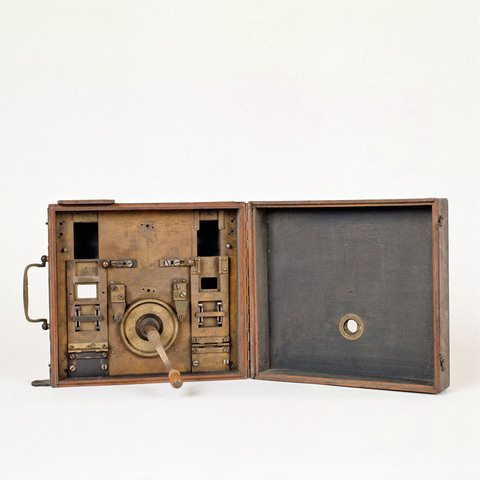

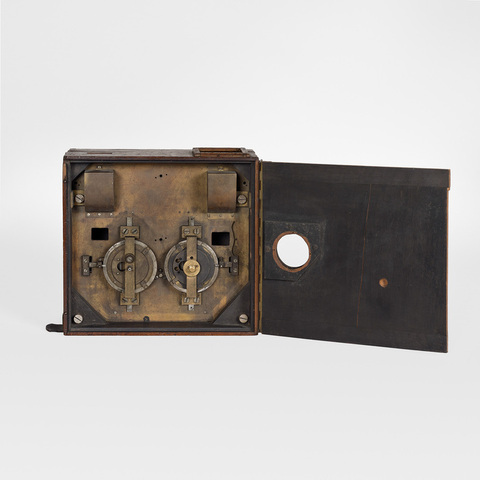

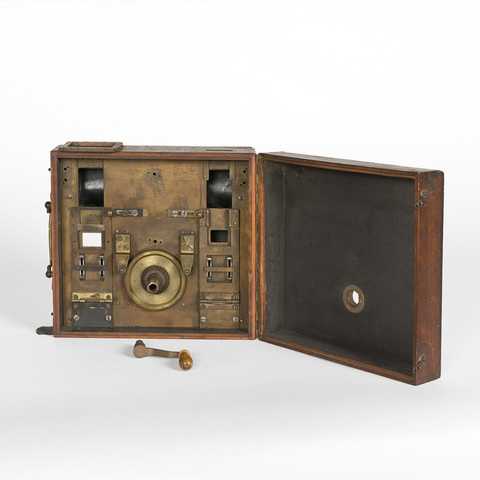

entraînement de deux films 35 mm par deux fois deux griffes ; deux mécanismes semblables pour entraîner deux pellicules en même temps ; deux cames triangulaires ; deux cadres porte-griffes à deux griffes chacun ; deux disques à rampe ; deux fenêtres rectangulaires de deux tailles différentes : 18 x 24 et 19 x 26 mm ; un seul axe pour mouvoir les deux mécanismes ; deux châssis presseurs ; emplacement pour deux magasins bois supérieures (absents) ; deux fentes sous le boîtier pour le passage de la pellicule ; poignée ; boîtier bois ; manivelle

Auteurs

Lumière Auguste et Louis
Lyon

Fabricants

Jules Carpentier
Paris, 20 rue Delambre

Auguste et Louis Lumière
Lyon-Monplaisir, 21 rue Saint-Victor

Utilisateurs

Lumière Auguste et Louis
Lyon

Distributeurs

Informations non disponibles

Sujet du modèle

Informations non disponibles

Objectif

absent

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 12.5 cm
Largeur : 33 cm
Hauteur : 26.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

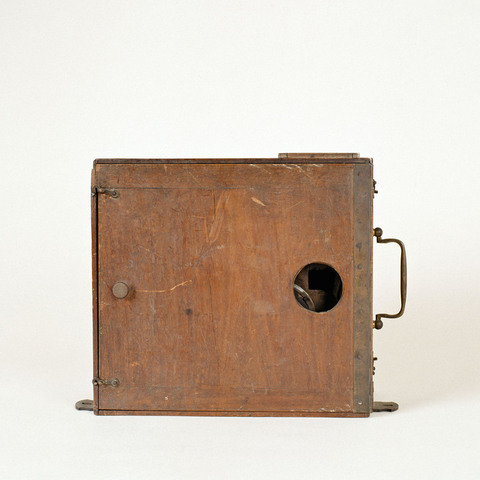

Prototype de tireuse 35 mm fonctionnant à l'origine, probablement, avec un système de prismes ou miroirs. Le mécanisme, de conception typiquement Lumière, présente deux couloirs parallèles d'entraînement de la pellicule. Les deux séries de griffes sont entraînées par une seule rue dentée mue par une manivelle. Il manque le ou les obturateurs. Ce modèle reste énigmatique, car s'il y a une fenêtre dans chaque couloir de pellicule, la porte avant en bois ne possède qu'une seule ouverture, ce qui ne permet donc pas une double prise de vues ou projection. A noter qu'en 1907, Antoine Lumière dépose un brevet d'invention (n° 375 931, 20 mars 1907 : "Perfectionnements aux cinématographes") qui décrit un système de double bande et d'images alternantes. Une explication plausible consisterait à décrire ce prototype comme une tireuse permettant, par miroirs ou par prismes et donc par projection (au lieu du tirage contact traditionnel du Cinématographe), de faire des contretypes (pour le report des images Lumière sur film à perforation Edison?). Il faut noter cependant que les deux fenêtres d'exposition ne sont pas identiques, l'une est plus grande que l'autre (environ 18 x 24 et 19 x 26 mm).

Bibliographie

Laurent Mannoni, "Les appareils cinématographiques Lumière", 1895, revue d'histoire du cinéma, n° 82, été 2017, p. 52-86.
