Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

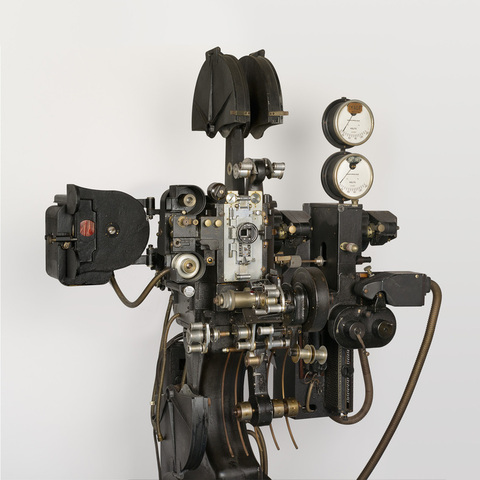

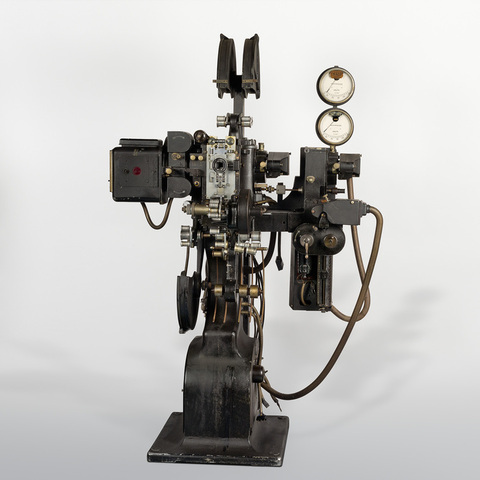

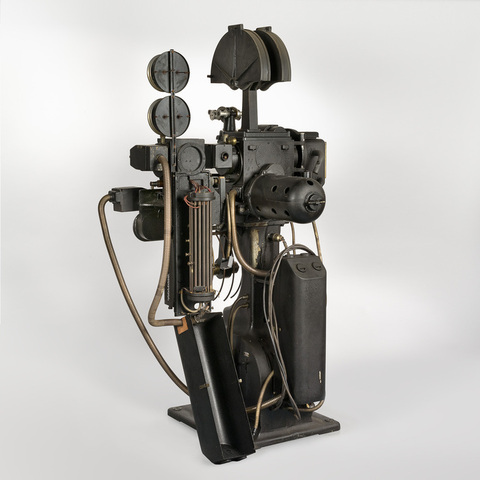

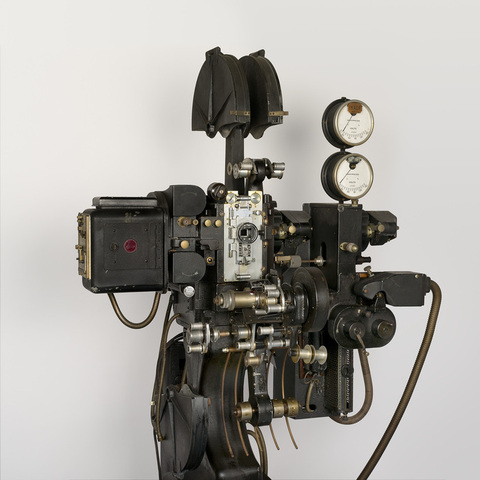

tireuse 35 mm sonore simultanée en continu par contact des images, du son et des titres surimpressionnés dans les images ; entraînement du film 35 mm par deux griffes ; sept débiteurs dentés ; bloc optique intérieur ; changement des lumière de tirage et déclenchement automatique des titres sans encoche dans les négatifs par bande de papier à diaphragmes ; lanterne et ampoule électrique incorporées ; moteur électrique incorporé ; moteur électrique Ragonot 1400 tours/minute ; carters pour bobines débitrices et réceptrices ; lanterne et couloir pour bande texte ; lecteur optique sonore ; fenêtre cadrage sonore et muet ; deux rhéostats ; une résistance ; câbles et interrupteurs électriques ; deux voltmètres Chauvin et Arnoux

Auteurs

Informations non disponibles

Fabricants

Debrie, Etablissements André
Paris, 111-113 rue Saint-Maur

Utilisateurs

Informations non disponibles

Distributeurs

Debrie, Etablissements André
Paris, 111-113 rue Saint-Maur

Sujet du modèle

Informations non disponibles

Objectif

Informations non disponibles

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 84 cm
Largeur : 125 cm
Hauteur : 192 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

La Matipo "T.U." est décrite dans la revue Le Cinéopse en janvier 1936. Cet exemplaire fonctionnait encore en 2008 à Bruxelles, dans les laboratoires Meuter-Titra.
"La machine Matipo a été la première sur le marché mondial à assurer le tirage, en une seule opération, des images du son et cela, avec changement automatique des lumières. Les premières Matipo de ce genre sont en effet en fonctionnement depuis le courant de l'année 1929. [...] Les machines Matipo ont un débit moyen de 750 mètres à l'heure. [...] Matipo modèle "TU". Ce modèle de tireuse est le plus complet qui ait été mis sur le marché. Il se compose des organes suivants : Corps avec support de pellicule, support de moteur à commande directe. Canal supérieur. Arrêt automatique. Dispositif de changement automatique de lumière avec rhéostat pour images. Enrouleur négatif images, négatif son et positif. Organe de tirage sonore et support. Dispositif de changement automatique de lumière avec rhéostat pour son. Bloc optique, objectif et prisme. Dispositif de changement automatique du titre et lanterne réglable. Moteur et démarreur (continu ou alternatif). Socle. Organe "U". Composé des mêmes organes que la machine modèle "SU", il comprend en plus les organes destinés au tirage des titres surimpressionnés dans les images, comme cela est employé dans les films projetés en langue étrangère. Cette opération, qui est entièrement automatique, s'effectue en même temps que le tirage normal images et son. [...] L'organe U est destiné à supprimer entièrement l'encochage des films négatifs. Il comprend un tambour denté qui entraîne une bande de déclenchement qui comporte deux rangées de trous, chaque rangée correspondant respectivement aux images et au son. Cette bande se déplace continuellement à une vitesse 20 fois moindre que les négatifs, elle est donc 20 fois plus courte (soit par exemple 15 m pour un négatif de 300 m). Il y autant de trous par rangée qu'il y a de changements de lumière à faire. Le tambour entraîneur porte trois rainures : deux leviers de contact appuient constamment sur la bande de déclenchement au-dessus de ces rainures. Chaque fois qu'un trou se présente, le levier correspondant s'y engage ce qui déclenche automatiquement l'électro correspondant du changement de lumière. La bande de déclenchement en continuant son déplacement soulève le levier qui reprend ainsi sa position normale. Cette opération se répète à chaque poinçon et cela pour les deux rangées. La rapidité de fonctionnement est telle que deux changements de lumière peuvent se faire à dix images d'intervalle. De plus, les images ne présentent aucune différence d'intensité, à l'endroit du changement, même lorsqu'il y a plusieurs numéros d'écart entre les deux scènes. [Dans le modèle TU], l'organe U est exactement le même que celui qui est décrit précédemment. Seule, la bande de déclenchement comporte trois rangées de trous (images, son et titres) au lieu de deux comme dans la machine modèle SU. C'est d'ailleurs la même table perforeuse-encocheuse qui est utilisée pour les Matipo SU et TU ; un levier marqué "titres" étant destiné à faire les trous des déclenchements des titres, il n'est donc utilisé que pour les tireuses TU. Alors que dans nos autres modèles de Matipo la source lumineuse est située dans le corps de la machine, la lampe d'impression, dans le modèle TU, fait partie de l'organe qui se trouve sur le côté du corps de la tireuse. Ce même organe comprend le dispositif mécanique du déroulement du négatif-titres. A l'intérieur de la machine, se trouvent un bloc optique, un objectif et une glace double. L'obturateur, dans cette machine, est situé entre la source lumineuse et la bande-titres. L'arbre qui entraîne l'obturateur commande au passage l'électro, ce qui supprime les cardans et les petits pignons de commande situés dans le bas des autres électros. [...] Tant que notre Matipo modèle TU n'a pas été mise sur le marché, la surimpression des titres s'effectuait d'une façon assez onéreuse, soit par contretypage, soit en photographiant les titres sur un film négatif, film ayant la même longueur que le négatif images. Ces deux négatifs étaient ensuite tirés en même temps sur la tireuse, c'est à dire l'un contre l'autre avec la pellicule positive. La lumière en traversant les lettres imprimées en noir sur le négatif-titres, laissait le texte de celui-ci en blanc sur le film positif. Cette opération était à faire pour chaque scène devant comporter un titre en surimpression. [...] La Matipo modèle TU supprime l'emploi d'un négatif-titres de même longueur que le négatif-scènes. Les titres à surimpressionner sont simplement photographiés chacun une fois pour former un négatif-titres. Une image blanche est laissée entre deux titres. Ainsi, si nous prenons comme exemple un film de 1600 m dans lequel il y a lieu de prévoir 50 titres, notre négatif-titres aura une longueur totale de 2 m au lieu de 1600 m selon l'ancienne méthode. Le négatif-titres une fois fait (lettres noires sur fond transparent de façon à obtenir des titres blancs sur la copie positive) est alors placé dans le canal de l'organe. La lumière de tirage passe, à l'aide d'un dispositif optique approprié, au travers du négatif-titres et est renvoyée par une glace dans la fenêtre d'impression d'images. [...] Ce titre-négatif restera en position de tirage aussi longtemps qu'il devra être impressionné puis, automatiquement, il sera remplacé par une image transparente qui restera à son tour aussi longtemps que le film ne comportera pas de titres surimpressionnés. Cette image transparente sera ensuite remplacée par le titre suivant, et ainsi de suite" (Machines Matipo "S", "SU", "TU", Paris, Etablissements André Debrie, s.d.).

Bibliographie

Le Cinéopse, n° 197, janvier 1936, p. 15.
Machines Matipo "S", "SU", "TU", Paris, Etablissements André Debrie, s.d.
