Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

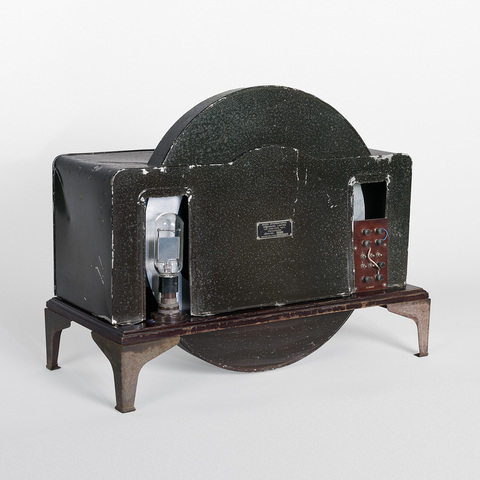

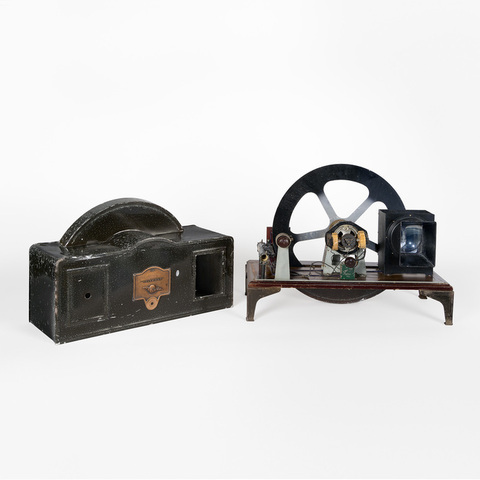

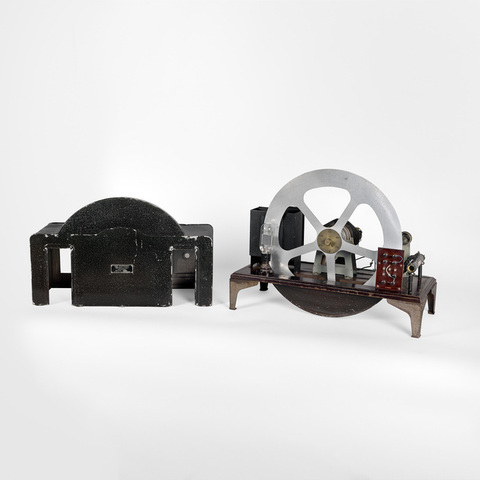

télévision mécanique à disque de Nipkow en aluminium à trente ouvertures ; définition 30 lignes ; lampe électrode à néon ; lentille amplificatrice de l'image ; capot en métal vernis ; moteur électrique750 tours/minute avec roue de synchronisme ; un bouton de réglage pour la vitesse du disque ; un bouton de réglage pour le cadrage de l'image

Auteurs

Baird John Logie
Londres, 133 Long Acre

Fabricants

Plessey Company
Ilford, Cottenham Road

Utilisateurs

Baird John Logie
Londres, 133 Long Acre

Distributeurs

Baird International Television Limited
Londres, 133 Long Acre

Will Day LTD Kinutilities
Londres WC 2, 19 Lisle Street, Wardour Street

Baird-Natan S.A.
Paris

Sujet du modèle

Informations non disponibles

Objectif

lentille grossissante

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 32 cm
Largeur : 70 cm
Hauteur : 55 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

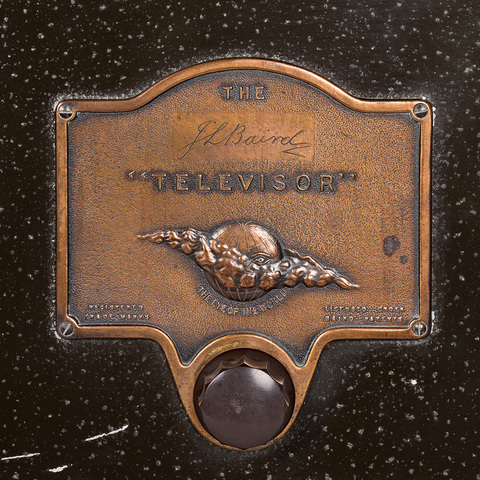

Marques : "The Televisor J.L. Baird Registered Trade Mark Licensed under Baird Patents" ; "Baird International Television, Limited, 133, Long Acre, W.C. 2, Televisor, Serial n° 617, Motor voltage 210 - 250 V.A.C.".

L'Ecossais John Logie Baird (1888-1946) a conçu ce "Televisor" dont 1000 exemplaires auraient été fabriqués par la Plessey Company. Il était utilisé avec un récepteur radiophonique. Il fallait raccorder la lampe au néon avec ce récepteur radio convenablement modifié. Un "Baird Senior Kit" et un "Baird Junior Kit", entièrement à monter, a aussi été commercialisé.

C'est le 27 janvier 1926 que Baird a donné, à Londres, la première démonstration publique de télévision. Les images de 30 lignes étaient envoyées d'une pièce à une autre. Baird améliore son procédé et le 8 février 1928, parvient émettre de Londres des images qui parviennent jusqu'à New York. En septembre 1929 (et jusqu'en 1935), la Baird Television Ltd commence à émettre des programmes expérimentaux avec la BBC. En 1930, le Televisor est commercialisé et deux émetteurs sont construits permettant la diffusion du son et des images en simultané. Bien sûr, les images 30 lignes, amplifiées par une loupe, étaient très peu définies et souffraient de déformations. L'image mesurait environ 5 cm de haut sur 2 de large ; la loupe donnait une image d'environ 15 cm sur 6,4 cm.

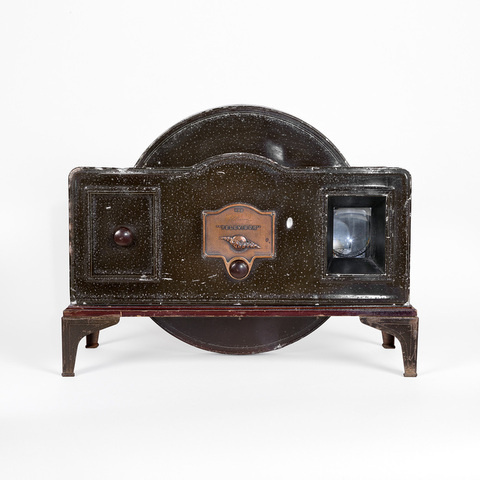

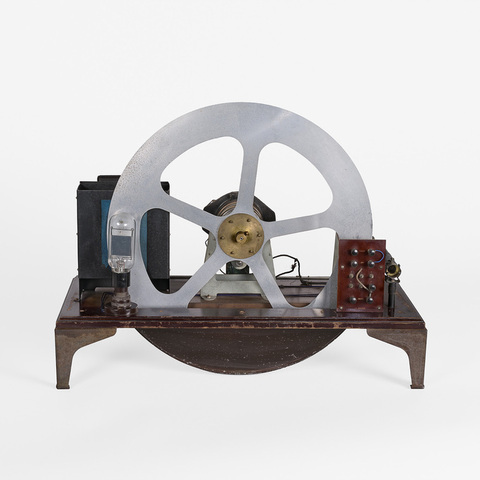

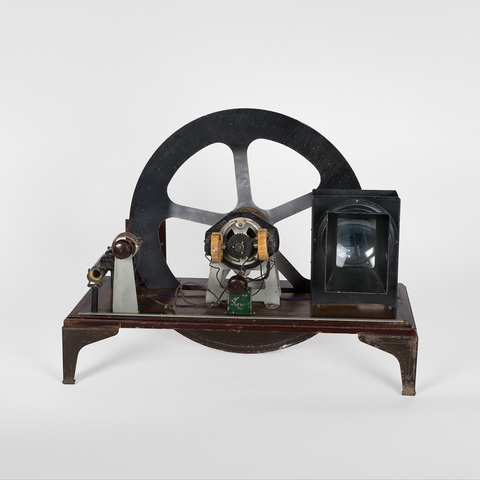

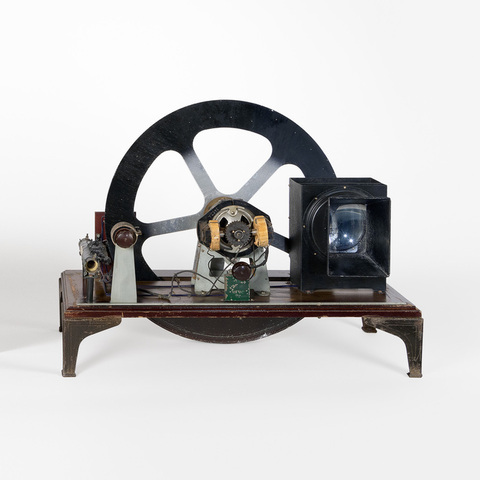

Le Televisor comprend un disque de Nipkow de 30 trous d'environ 50 cm de diamètre entraîné par un moteur qui tourne à une vitesse de 750 tours par minute, de façon à recevoir 12 images 1/2 à la seconde. Le disque très mince, en aluminium, découpé en cinq secteurs, ne prend sa forme rigide que sous l'action de la force centrifuge. Les 1er, 2ème, 3ème, le 28ème, 29ème et 30ème trous n'ont pas la forme carrée (0,8 x 0,8 mm) comme les autres 24 trous, mais rectangulaires (0,8 x 1 mm). L'analyse se fait en sens vertical, l'image doit être recomposée sur le côté latéral droit du disque. Le but est d'analyser l'image en bandes plus fines au milieu là où l'attention est surtout concentrée. Seul le format Baird peut être reçu par cet appareil. Le bouton gauche règle la vitesse du moteur. Au milieu, le bouton permettant le cadrage de l'image. "Je pense que les progrès de la télévision en Angleterre et dans le monde entier seront très rapides et que, dans un avenir assez proche, on pourra même organiser des services réguliers de télévision" (J.L. Baird, 1931). Le premier appareil expérimental de Baird (1926) est conservé au National Museum of Photography, Film and Television de Bradford. Les premières images de Baird ont été conservées, car enregistrées dès 1927 sur disque dit "Phonovision" en aluminium. Six disques seulement sont connus, représentant une tête de marionnette (cette tête est aujourd'hui à Bradford) et des séquences avec des personnages.

Baird s'est rendu à plusieurs reprises en France, au début des années 1930, pour présenter son matériel (projection sur écran à l'Olympia en 1931) et pour commercialiser son Televisor avec l'aide de la société Natan : "Les images sont envoyées par câbles téléphoniques d'un studio de la Television Baird Natan au poste de radio-diffusion. De là, les ondes sont diffusées par les méthodes ordinaires sur la longueur d'ondes du poste. Pour les recevoir vous devez brancher votre Téléviseur à la suite d'un amplificateur de radio. Si vous voulez recevoir simultanément le son, émis en même temps que l'image, mais sur une autre longueur d'ondes, il vous faut un autre amplificateur auquel vous branchez votre haut-parleur. Ce récepteur doit être capable de fournir un courant de sortie de très bonne qualité, d'une puissance modulée de 1 à 1,5 watt. Il doit être absolument fidèle, car l'oeil est beaucoup plus sensible aux distorsions que l'oreille. [...] Le disque gradué de Baird est en aluminium léger perforé de trente trous disposés en spirale. Les trois premières et les trois dernières ouvertures ne sont pas carrées comme les autres, mais rectangulaires. Le détail au centre de l'image est ainsi plus poussé que sur les bords. L'image obtenue est deux fois et demi plus haute que large. Cette exploration graduée fait l'objet d'un brevet Baird. Une longue expérience a montré que ce disque donnait le maximum de détails compatibles avec une bande de modulation de 9K cycles seconde, bande qui est la plus large que les postes de radio-diffusion puissent actuellement émettre sur les longueurs d'ondes couramment employées. Le moteur Baird est un moteur universel spécialement conçu pour le Téléviseur et tourne à raison de 750 t. p. m. L'alimentation peut se faire avec des tensions diverses soit sur un secteur à courant continu, soit sur un secteur à courant alternatif de 50 cycles seconde. Un dispositif spécial permet de régler la tension d'alimentation. Le système de synchronisation automatique dû au célèbre professeur Baird utilise des impulsions spéciales de synchronisme qui seront envoyées en même temps et par la même voie que les courants qui donneront l'image. Ces impulsions parcourent des enroulements ou selfs (coils en anglais) qui actionnent deux électro-aimants placés de part et d'autre d'une roue phonique montée sur l'axe du moteur et comportant trente dents qui correspondent aux trente trous du disque. Une fois le disque réglé au synchronisme avec le disque transmetteur, ce système maintient le synchronisme automatiquement. La lampe au néon Osglim est du type à électrode plane spécialement construite pour le Téléviseur Baird. Cette lampe ne présente pas d'inertie et sa brillance est parfaitement uniforme sur toute sa surface. La tension continue nécessaire à ses bornes est de 200 volts environ. Réglage : quand le moteur aura atteint sa vitesse normale, vous verrez une image probablement distordue, sur un fond légèrement rougeâtre. C'est à ce moment qu'il faudra régler la vitesse du moteur avec le bouton qui se trouve à gauche sur la face du Téléviseur. Vous verrez des lignes sombres qui encadrent haut et bas l'image défiler rapidement devant vous. Le but du réglage est d'amener ces lignes à être horizontales et immobiles. A ce moment la vitesse du disque de réception sera exactement celle du disque émetteur. Vous arriverez facilement à réaliser cette condition en tournant successivement le bouton vers la gauche ou vers la droite suivant que les lignes sombres paraissent monter ou descendre. Quand les lignes sombres descendent, cela veut dire que le moteur tourne trop lentement, au contraire quand le moteur tourne trop vite, les lignes sombres montent. Quand vous aurez ainsi réglé la vitesse du moteur, il se peut que vous voyiez une image double ou plutôt que vous voyiez simultanément deux portions d'une même image accolées soit que deux parties de l'image paraissent l'une au dessus de l'autre, soit qu'elles paraissent l'une à côté de l'autre. Dans le premier cas, il suffit de tourner le bouton de contrôle situé au centre du Téléviseur, vers la droite ou vers la gauche, jusqu'à ce qu'une seule image immobile soit visible. Dans le second cas, il faut augmenter lentement la vitesse du moteur grâce au bouton de réglage. L'image défilera lentement en montant jusqu'à ce qu'une seule soit visible : à ce moment vous immobiliserez de nouveau l'image par le procédé décrit plus haut. Le système de synchronisation automatique breveté dans tous les pays du monde et dont Baird est l'inventeur, maintiendra l'image immobile sans qu'il soit nécessaire de toucher de nouveau au réglage. Mais n'oubliez jamais que le moteur est alimenté par votre secteur dont la tension ne présente pas toujours toute la constance désirable. Des sautes de tension irrégulières peuvent se produire qui changent la vitesse du moteur et dérèglent quelquefois le synchronisme, n'en accusez pas le Téléviseur Baird ! " (Télévision Baird-Natan S.A., Mode d'emploi du téléviseur Baird, Paris, Natan, 1931).

"This Televisor can be used in conjunction with any radio receiver capable of delivering good quality output of the order of 1 1/2 watts on optimum load. Extreme selectivity is not necessary or desirable and any form of sharp tuning which tends to distort or reduce the upper frequencies of the signal sould be avoided. Similarly, it is important to preserve as much as possible of the lower frequencies in the amplifier stages. We strongly recommend the use of resistance capacity low frequencey coupling in preference to transformer or choke coupling. An effective volume control is very desirable, but this should not be in form of reactions or any other method affecting the stability of the receiver. [...] The Baird Televisor (Disc Model) consists of four essential parts : 1) The Scanning disc ; 2) The Driving Motor ; 3) The Automatic Synchronising Gear ; 4) The Neon Lamp. The Baird graduated disc : it is 20 inches in diameter, made of light aluminium and perforated with a series of 30 apertures, arranged in a spiral. It will be noticed that the first three and the last three of these apertures are not squares but rectangles, the effect of this being to give an image with more detail in the centre than at the edges. This effect, which is known as graduated exploration, makes the most efficient use of the detail permitted by the 9 kilocycle sideband, which is all that can be transmitted through the BBC stations at present. The ratio of the picture is 1 wide to 2.3 high. The Baird motor is a universal one, designed to run at 750 r.p.m. on various supply mains voltages, either D.C. or 50 cycle A.C. A fixed resistance, with a variable resistance in series with it, is contained in the Televisor to drop the supply voltage to the required value. A motor suitable for running from a 6 volts accumulator can also be supplied. The Baird automatic synchronising gear makes use of the received signal to provide the synchronising impulses. These pulsations are fed to coils actuating two electro magnets placed diametrically opposite to one another and between which is a cogged wheel, mounted on the motor shaft, and having 30 teeth. In operation the received current passing through the coils of the magnets (assuming the disc has first been synchronised with the transmitting disc) creates a magnetic pull on the tooth passing the magnet face and so holds or chhecs the motor speed. The neon lamp is of the flat plate type and is designed especially for the Baird Televisor. The striking voltage is approximately 200 volts" (Mode d'emploi Baird Television LTD., Londres, s.d., reprint Kelly publications 2001).

Bibliographie

Mode d'emploi de H.J. Barton Chapple, Servicing The Baird Disc Model Televisor, s.l., s.d.

Mode d'emploi The Baird Televisor, Londres, Press Publications Ltd, s.d. [c. 1931].

Télévision Baird-Natan S.A., Mode d'emploi du téléviseur Baird, Paris, Natan, 1931.

Pierre Hémardinquer, "La télévision en France", La Nature, n° 2864, 1er septembre 1931, p. 231.

Pierre Hémardinquer, La télévision et ses progrès, Paris, Dunod, 1933, p. 161-162.

Mode d'emploi Baird Television LTD., Londres, s.d., reprint Kelly publications 2001.

L'Illustration, n° 4595, 28 mars 1931.

John Logie Baird, Television and Me, The Memoirs of John Logie Baird, Edinburgh, Mercat Press, 2004.

John Logie Baird, Sermons, Soap and Television, Autobiographical Notes, London, Royal Television Society, 1988.

John Logie Baird, A Pictorial Record of Early Television Development 1924-1938, Tiverton, Kelly Publications, 2001.

Donald McLean, Restoring Baird's Image, London, The Institution of Electrical Engineers, 2000.

Sydney Moseley, John Baird, The Romance and Tragedy of the Pioneer of Television, London, Long Acre, Odhams Press Ltd, s.d. (1952).
