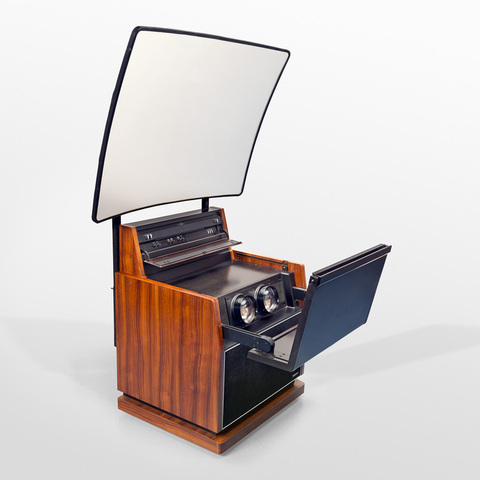

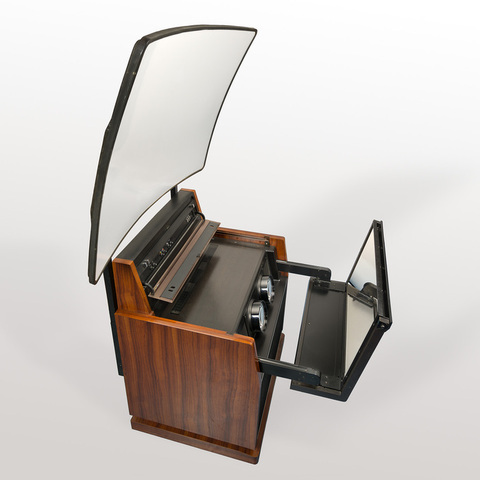

Projecteur de télévision
N° Inventaire : AP-14-2939
Collection : La Cinémathèque française
Catégorie d'appareil : Projection lumineuse télévisuelle
Nom du modèle : Sony KP 5010 PS
Numéro de fabrication : n° 011 048
Lieu de fabrication : Tokyo, Japon
Année de fabrication : 1979
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil
projecteur tri-tubes monochromes rouge vert bleu de 20 cm ; système optique à deux objectifs F 1,6/170 mm assurant la superposition d'images ; diffusion des systèmes de télévision SECAM, PAL, NTSC 4,43 MHz ; haut-parleur et amplificateur 5 w. incorporés ; écran 81 x 105 cm à feuille d'aluminium ; réglages vue, volume, color, hue, picture, bright, Secam, NTSC 443, Pal, Line 1-2
Auteurs
Informations non disponibles
Fabricants
Sony
Tokyo
Utilisateurs
Informations non disponibles
Distributeurs
Sony
33 rue Madame de Sanzillon, Clichy
Sujet du modèle
Informations non disponibles
Objectif
deux objectifs F 1,6 - 170 mm
Taille de l'objet
Ouvert :
Longueur : 110 cm
Largeur : 106 cm
Hauteur : 174 cm
Fermé :
Longueur : 68 cm
Largeur : 106 cm
Hauteur : 174 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marques : "Video Projection System KP - 5010 PS Sony" ; "Sony Model n° KP - 5010 PS Color video projector. 220 v. 50 Hz. 258 w. Ser. n° 011 048. Made in Japan".
Il existe un autre modèle (KP 7210) avec un écran plus grand (1,80 m en diagonale).
"Sony KP 5010 PS. Système de projection vidéo couleur. Système de projection sur grand écran (1,25 m ou 1,80 de diagonale). Utilise 3 tubes spéciaux de projection plats de 20 cm pour les signaux rouge, vert, bleu. Ce système assure une très haute luminosité et une excellente définition. Il permet de réduire l'amplification optique de l'image au minimum (32 à 64 fois). Le système optique a deux lentilles, il assure une superposition d'image optimum et permet un angle de vision plus large. Diffusion des systèmes de télévision SECAM, PAL, NTSC modifié. Haut-parleur frontal et système aplificateur de 5 w. Ecran d'aluminium plastifié lavable haute luminosité. Transport facile grâce aux roulettes incorporées et à l'écran facilement démontable. [...] Lentilles F 1,6/170 mm de très grand diamètre. Tube image 20 cm monochrome. Système audio 5 w haut parleur frontal. Ecran feuille d'aluminium. Aire de vision 3,6 m à 18,3 m. Contraste de l'image projetée 60 pieds lambert. Entrée vidéo : 1 Vcc, sync., négative 75 ohms. Entrée audio : 0,775 Vrms. Sortie audio : 5 W. Alimentation : 110, 220, 240 V alternatif 50/60 Hz. Consommation : 240 w" (Notice Sony KP 5010 PS, Clichy, Sony entreprises, s.d.).
"A television projection system designed for industrial use, the KP-7200, has been announced by Sony Video Products Corp., 9 W. 57 St., New York, NY 10019. Features include a 9-in monochromatic projection tube and a special screen design. Designed as a single unit, registration problems are said to be minimal. Prise of the KP-7200 is $ 4000" (SMPTE Journal, vol. 88, avril 1979, p. 279).
Bibliographie
Notice Sony KP 5010 PS, Clichy, Sony entreprises, s.d.
Video, September 1980, p. 57.
SMPTE Journal, vol. 88, avril 1979, p. 279.
