Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

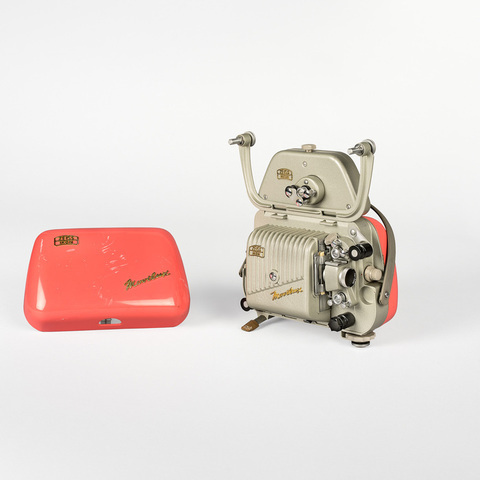

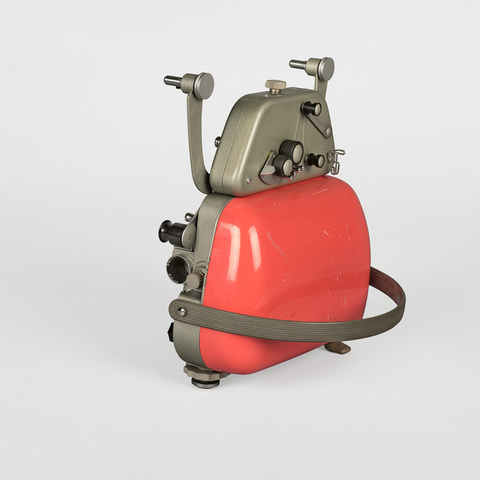

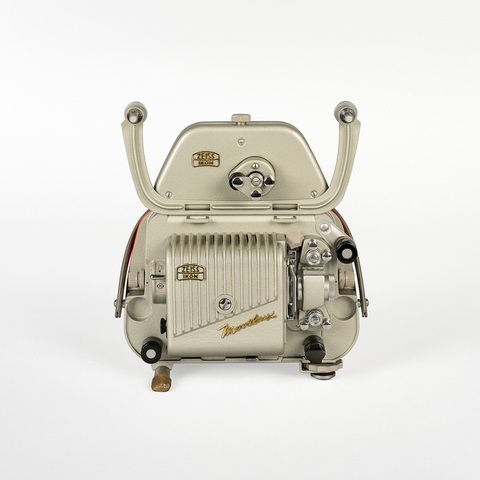

entraînement du film 8 mm par une griffe ; deux débiteurs dentés ; un bras débiteur et un bras récepteur repliables pour bobines 120 m ; obturateur trois pales ; rebobinage ; ampoule 8 volts 50 watts, ventilateur et moteur électriques incorporés ; sélecteur de tension 110, 125, 150, 220 et 240 volts ; capot ; interrupteur ; poignée ; synchroniseur vissable sur la partie supérieure avec un débiteur denté, galets et fiche électrique

Auteurs

Informations non disponibles

Fabricants

Zeiss Ikon A.G.
Stuttgart

Utilisateurs

Informations non disponibles

Distributeurs

Zeiss Ikon A.G.
Stuttgart

Sujet du modèle

Informations non disponibles

Objectif

Carl Zeiss P-Sonnar 1:1,4/15 n° 2771916

Taille de l'objet

Ouvert :
Longueur : 24.5 cm
Largeur : 12.5 cm
Hauteur : 28 cm

Fermé :
Longueur : 24.5 cm
Largeur : 12.5 cm
Hauteur : 17.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marques : "Zeiss Ikon" ; "Movilux", "Zeiss Ikon AG. Made in Germany".

"Movilux 8 A est un petit projecteur maniable pour lequel on a surtout recherché une forme élégante. Il est livrable au choix et présenté dans un boîtier en cinq couleurs différentes. Cette gamme de coloris a particulièrement retenu l'attention des milieux spécialisés lors de sa première présentation à Photikina de 1958. Cet appareil peut être couplé avec un magnétophone ; il se prête donc à la sonorisation des films en 8 mm" (Zeiss Ikon, Image et Son, n° 62, août 1960).

"Le Movilux et le cinéma sonore. L'image sur l'écran sera encore plus vivante si vous sonorisez vos films. Le Movilux 8 A convient tout particulièrement à la combinaison avec les enregistreurs magnétiques usuels, étant donné que le déroulement du film est pratiquement silencieux et extrêmement régulier grâce au moteur asynchrone. Le synchronisme parfait de l'image et du son est assuré par le synchroniseur qui a été créé spécialement pour le Movilux 8 A et se monte en un tournemain sur le projecteur. Le tambour denté et les galets de guidage pour le passage du film se trouvent de l'autre côté du synchroniseur. [...] Pour la mise en place du film, il vous faut approximativement 1,5 m d'amorce. La pellicule, venant de la bobine débitrice, est d'abord amenée sur le tambour denté du synchroniseur. Le film et le ruban d'enregistrement doivent toujours occuper la même position de départ aussi bien pour la prise de son que pour la restitution. [...] L'enregistreur se trouve derrière le projecteur (vu de l'écran), les bobines du ruban magnétique devant être approximativement au niveau de l'entrée et de la sortie sur le synchroniseur. Le ruban magnétique est d'abord amené de la bobine débitrice de l'enregistreur devant les têtes d'enregistrement et de lecture, après quoi il passe dans le synchroniseur monté sur le Movilux. Le trajet suivi par le ruban magnétique est tracé sur le boîtier du synchroniseur. Devant le galet de transport, le ruban magnétique devra d'abord être introduit d'en haut entre les deux petits galets de guidage. De même, venant du galet presseur en caoutchouc, rabattu au préalable, il devra passer entre les deux galets de guidage correspondants avant d'être guidé, sur la tranche, dans la sortie du synchroniseur. Tendez à présent la bande magnétique en faisant tourner la bobine réceptrice de l'enregistreur de façon telle que le levier de réglage soit enfoncé jusqu'à la butée inférieure. Le repère de démarrage sur la bande magnétique devra se trouver en un point déterminé du circuit dans le synchroniseur. Le galet de pression en caoutchouc est alors déplacé vers le galet de transport par une pression du doigt sur le levier correspondant. [...] Il est nécessaire de laisser chauffer l'enregistreur avant la mise en marche. [...] Après la mise en marche de l'enregistreur, le ruban magnétique et le film démarrent en synchronisme [...]. Le Movilux est un projecteur pour film substandard de 8 mm, pouvant recevoir des bobines de 120 m. Un film de 120 m dure approximativement 30 mn. Le projecteur est fourni avec une bobine vide pour 120 m de pellicule et un cordon d'alimentation de 1,5 m avec mise à la terre. [...] Le Movilux fournit une image d'une luminosité extraordinaire grâce à l'utilisation d'une lampe de projection argentée de bas voltage, de conception nouvelle (8 volts / 50 watts). La consommation de courant est très faible (100 watts en 220 volts) et la chaleur dégagée est minime. Le Movilux convient tout particulièrement à la sonorisation des films de 8 mm grâce à son moteur pratiquement silencieux, d'une régularité de marche extraordinaire (moteur asynchrone). Avec les enregistreurs magnétiques usuels, on a recours à un synchroniseur de son créé spécialement pour le Movilux et qu'il suffit de monter sur le projecteur. Cet équipement permet la sonorisation aisée des films et une projection en synchronisme. En outre, une télé-commande est disponible pour le réglage de la vitesse de déroulement sans synchroniseur. On réalise des sonorisations dans le genre des "actualités". Le Movilux permet la projection "panoramique". Une griffe pour la fixation d'un anamorphoseur se trouve sur le porte-objectif" (Zeiss Ikon, La projection avec le Movilux 8 A, Stuttgart, Zeiss Ikon AG., s.d.)

Bibliographie

Zeiss Ikon, La projection avec le Movilux 8 A, Stuttgart, Zeiss Ikon AG., s.d.

Zeiss Ikon, Image et Son, n° 62, août 1960.

Zeiss Ikon, Image et Son, n° 63, octobre 1960.
