Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

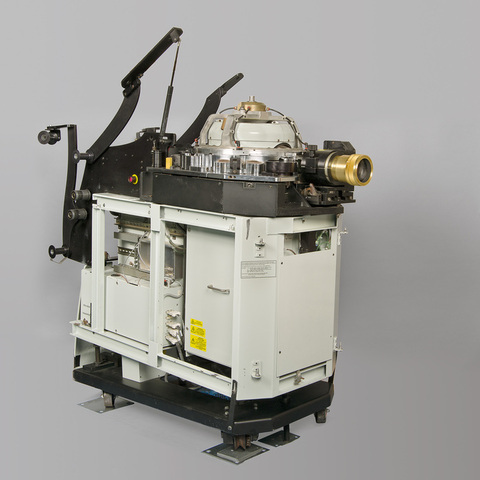

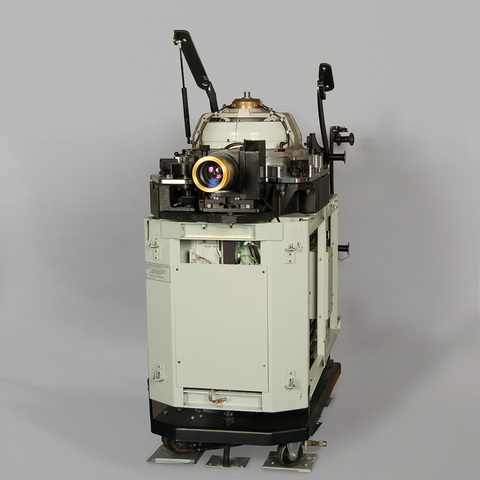

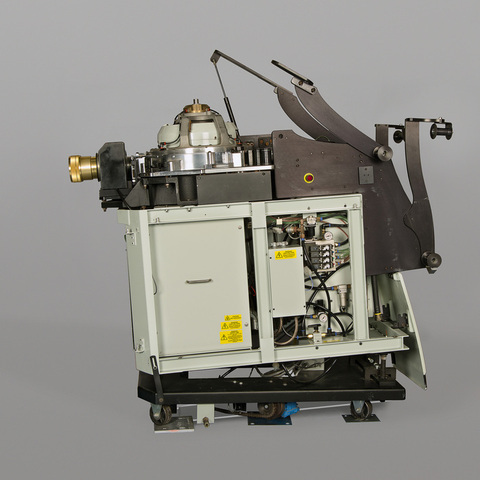

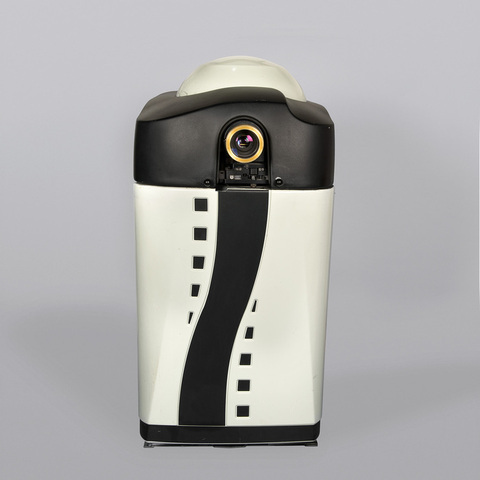

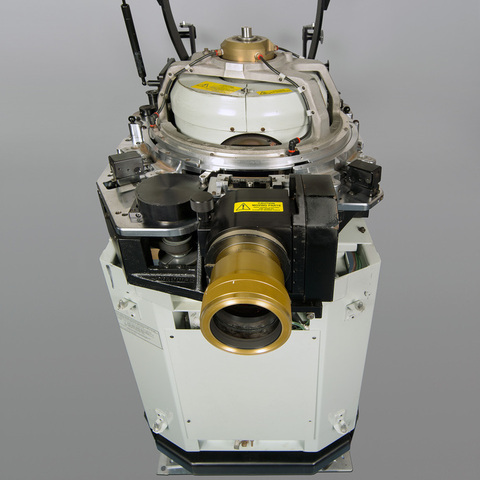

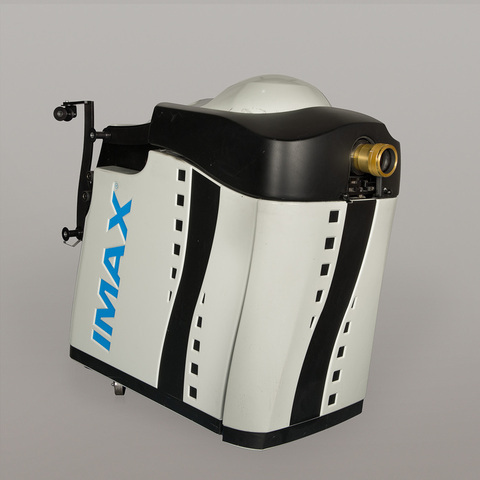

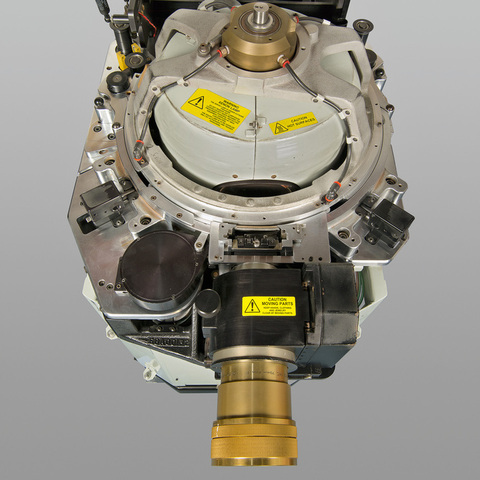

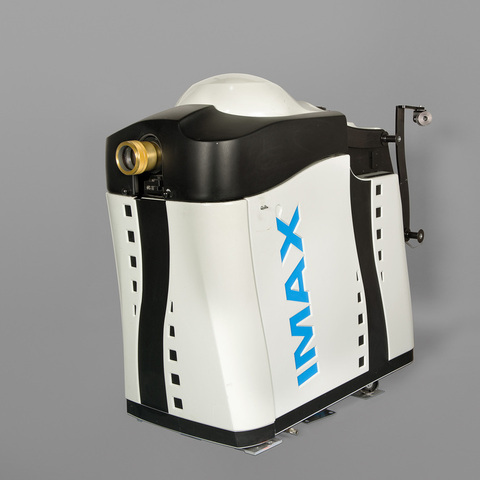

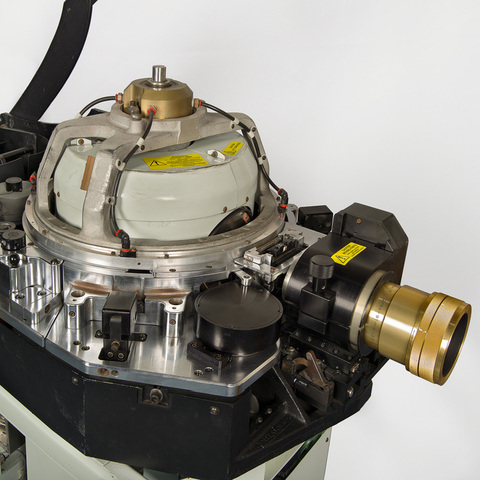

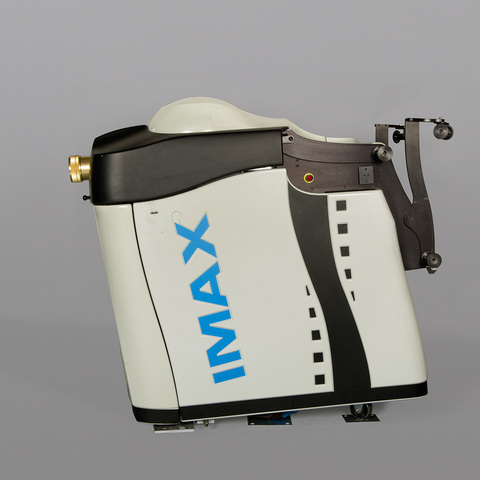

projecteur gauche à film 70 mm à défilement horizontal et à quinze perforations de chaque côté de l'image ; entraînement du film par deux griffes et deux contre-griffes, et système à air dit rolling loop ; débiteur à 30 dents ; tambour rotatif ; huit cavités pour former huit boucles par air comprimé ; pompe aspirante pour plaquer la pellicule devant la fenêtre et une lentille quartz auto-nettoyante ; lampe xenon à circuit fermé d'eau froide et par un système d'extraction

Auteurs

Informations non disponibles

Fabricants

IMAX Corporation
Ontario, 2525 Speakman Drive, Mississauga

Utilisateurs

Informations non disponibles

Distributeurs

IMAX Corporation
Ontario, 2525 Speakman Drive, Mississauga

Sujet du modèle

Informations non disponibles

Objectif

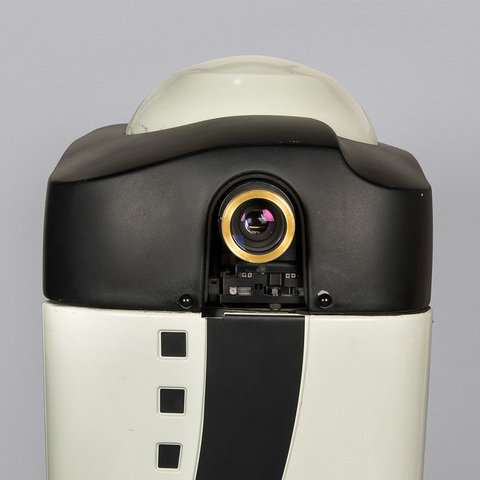

Isco Optic Lens made in Germany Iltra Vario MC 70 mm Film F 2/84-91 mm (3.31-3.58 in.)

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 170 cm
Largeur : 70 cm
Hauteur : 150 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marques : "IMAX' ; "The use, operation, maintenance and ownership of this projector are subject to the rights of Imax Corporation, the details of which are available from its head office at 2525 Speakman Drive, Mississauga, Ontario, Canada, L5K 1B1. (905) 403-6500. This equipment may be covered by one or more patents or patent applications. Patented : U.S.A. 4114996, 4365877, 4441796, 4957361, 49665454, 4971435, 4997270, 5002387, 5050985, 5402191, 5577750 ; U.K. 1575645, 0164701, 0072198, 0403194, 0416940, 0555224 ; Taiwan 18600, 44576, 49271, 55266, 72352 ; Japan Pat. Reg. n° 1292092, n° 1532423. Also patented in : Canada, Mexico, Brazil, France, Germany, Italy, Spain, Australia, Rep. of Korea, Hong Kong, Singapore. Made in Canada by Imax Corporation".

Cet appareil fonctionnait (côté gauche avec un autre projecteur, droit) à la Cité de l'Espace à Toulouse.

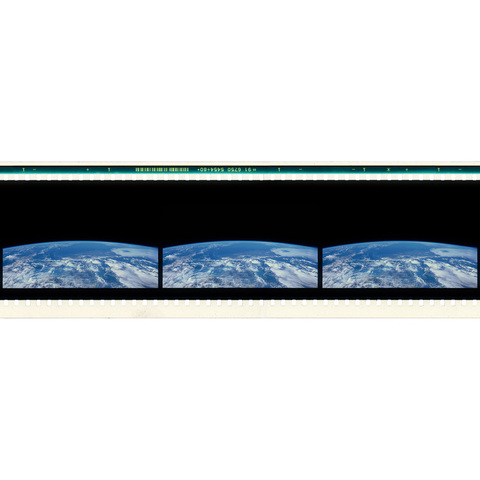

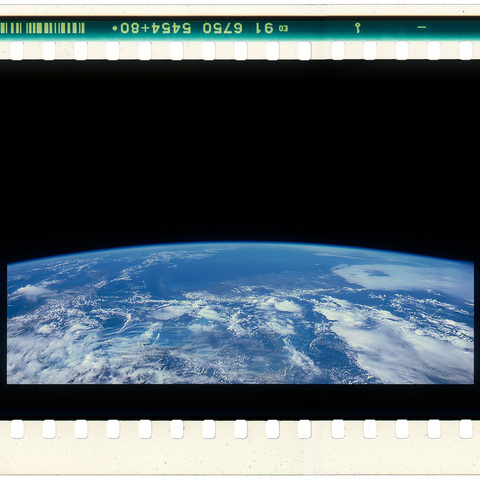

"A l'Exposition universelle de Montréal en 1967, deux canadiens, Greame Fergusson et Roman Kroitor, présentent un spectacle multi-écrans qui attire l'attention du public. Une idée revient, presque aussi ancienne que l'apparition du cinéma : offrir des projections spectaculaires de très grande dimension. Un délai est fixé : 1970, pour l'Exposition d'Osaka. Une première caméra (à griffes) est conçue dans ce but par l'ingénieur Jan Jacobsen. Pour le négatif, le format 65 mm Eastmancolor est choisi (15 perforations en haut et en bas de chaque image, défilement horizontal). L'image mesure 51,65 x 70,41 mm, soit une surface exposée de 3634 mm2 pour un ratio de 1,338:1. Le positif 70 mm (polyester), lui aussi à défilement horizonatl (24 images/seconde), contient une image au rapport 1,434 mesurant 48,51 x 69,60 mm, surface de 3376 mm2. A la projection, il faut déplacer plus de 7 cm de pellicule par image, soit 1,70 m environ par seconde. Un système inédit, le Rolling Loop, mis au point par Ron Jones et William Shaw, permet de faire défiler le film comme une succession de vagues. Le film passe d'abord par un tambour à 30 dents, puis circule au milieu d'un arc de cercle de 1 m de long où se trouve la fenêtre de projection. En périphérie se trouvent huit ouvertures régulières, dans lequelles la pellicule va former des vagues, grâce à un tambour rotatif et une valve tournant en même temps, et chargée de souffler de l'air sur chacune des huit cavités formatrices de boucle. Lorsque la pellicule arrive devant la fenêtre de projection, elle est prise par deux griffes avant de la ralentir, et par deux contre-griffes qui la stabilisent, tandis qu'une pompe aspirante la maintient parfaitement en place devant une lentille de quartz incurvée et autonettoyante. Les bobines 70 mm se déroulent sur deux plateaux horizontaux débiteur et récepteur. La capacité d'un plateau représente une heure de projection, soit 6150 mètres de film. Le projecteur est équipé de lentilles grand angulaire, dont la qualité varie selon la taille de la salle. La lanterne est pourvue d'une lampe au xénon de 12 000 à 15 000 watts. La chaleur énorme est atténuée par un circuit fermé d'eau froide et par un système d'extraction. L'écran, d'une surface importante, au moins 600 m2, modifie l'architecture de la salle en conséquence. Le son est issu d'une bande magnétique 35 mm perforé, passant sur six pistes en synchronisme avec le film. Il sera ensuite numérique. Le film Tiger Child est projeté au pavillon Fuji d'Osaka : le succès est complet. Le premier Imax est installé l'année suivante à Toronto. En 1973, Imax System inaugure le procédé Omnimax sur écran hémisphérique, puis l'Omnimax 3D (1985), l'Imax 3D (1986); l'Imax Magic Carpet du Futuroscope (1992), l'Imax H-D (1992), etc. Depuis 2016, la plupart des salles Imax sont équipées en numérique" (Laurent Mannoni, La Machine cinéma, Paris, Liénart, p. 246).

"L'image Imax. Dix fois plus grande que l'image classique de 35 mm. Imax utilise la plus grande image de l'histoire de la cinématographie - dix fois la taille de l'image classique de 35 mm et plus de trois fois celle de l'image d'un film de 70 mm. Les faits sont simples : plus l'image sur film est grande, meilleure est sa qualité. La taille absolue de l'image d'un film Imax associée à la technique de projection Imax, est la clé de la netteté et de la carté extraordinaires des films Imax. L'image Imax est projetée sur écran géant dix fois plus grand qu'un écran normal, et qui peut atteindre la hauteur d'un immeuble de sept étages. Les sièges disposés sur une forte déclivité permettent à tous - même aux enfants - d'avoir une vue complète et parfaite des images. On ne perçoit pas le bord de l'écran : l'image haute fidélité remplit votre champ de vision. Chaque spectateur a la sensation de faire totalement partie du spectacle. [...] Les origines d'Imax Systems Corporation remontent à 1967, alors que les films sur multi-écrans faisaient la gloire d'Expo 67 à Montréal. Les deux films extraordinaires sur multi-écrans, Labyrinthe et Vie polaire, furent accueillis très favorablement par le public. Les réalisateurs, Graeme Ferguson, Robert Kerr et Roman Kroitor, qui étaient aussi des amis de longue date, furent ainsi convaincus que l'expérience sur écran géant pouvait très bien être utilisée dans un nouveau type de salles de cinéma. Leur but était de remplacer les multiples projecteurs encombrants utilisés à cette époque par un système totalement nouveau ne comptant qu'un seul projecteur très puissant. Ils virent l'occasion de présenter pour la première fois ce système à l'Exposition d'Osaka (Japon) en 1970, s'ils pouvaient le terminer pour l'inauguration. Voyant l'importance du mouvement de film selon le principe de la "boucle déroulante", unique en son genre, mis au point par l'Australien Ron Jones, la société, à la suggestion de Jean-Philippe Carson, acheta le brevet. Un autre ami proche, l'ingénieur William Shaw, se joignit à l'équipe pour concevoir le système dans son ensemble et intégrer l'invention dans des projecteurs Imax de grand format. La société a toujours recherché la collaboration des meilleurs : la découverte du concepteur norvégien Jan Jacobsen en est un autre exemple ; c'est lui qui construisit la première caméra Imax en un temps record. L'équipe a ainsi conçu, construit et livré le nouveau système pour la première d'Osaka et de Tiger Child, dirigé par Donard Brittain et co-réalisé par Roman Kroitor. Imax House abrite le siège social de la société à Toronto (Ontario) et le bureau d'étude se trouve, non loin de là, à Oakville. La société compte également des bureaux permanents à Tokyo et en Europe. En réponse à la demande croissante des services de la société, Imax Systems Corporation a augmenté son effectif à mesure qu'augmentait le nombre de salles Imax et le nombre de films Imax. La dynamique équipe de direction composée de Ferguson, Kerr, Kroitor, Shaw, augmentée de Bill Breukelman en 1972 et de Bruce Peer en 1986, est à la tête d'un groupe de concepteurs, d'ingénieurs, de chercheurs et de spécialistes talentueux dans le domaine de la production cinématographique, de la distribution et de la vente. Les concepteurs d'Imax collaborent étroitement avec les architectes, les ingénieurs et les propriétaires de salles pour s'assurer que tous les aspects de l'aménagement intérieur créent pour le public l'environnement voulu par Imax. A Oakville, les techniciens entretiennent le matériel selon des normes élevées de qualité, et des distributeurs des films travaillent avec les directeurs de salles pour toucher le plus grand public possible. L'équipe d'ingénieurs chargés de la recherche, de la conception, de la mise au point et de la fabrication travaille au bureau d'étude Imax d'Oakville. Une excellente fabrication de composants de précision, un montage final méticuleux et des essais complets assurent la fiabilité des produits et du système" (Les systèmes cinématographiques Imax, Ontario, Imax Systems Corporation, s.d.).

"The Jones Rolling Loop. Until the development of the Imax system, no one had been able to build a large-format motion picture projector. In order to project high-fidelity images on a large screen, Imax uses a large (1.91" x 2.74") frame format on standard 70 mm film. The film is moved horizontally with a 15 perforation pull-across. Conventional film indexing movements are incapable of advancing film of this format without serious damage to the perforations. Moreover, they cannot position the frame with sufficient steadiness. A new invention, called the Rolling Loop, advances film in a continuous series of caterpillar-like waves. Because the Rolling Loop indexes the frame by a gentle rolling movement, rather than the violent jerk of conventional mechanisms, it permits prints to be run thousands of times without damage. In addition, the Rolling Loop positions the frame on fixed registration pins, thereby impatring a steadiness to the image much in excess of accepted industry standards" (A New Way of Seeing, Canada, Imax, s.d.)

Bibliographie

A New Way of Seeing, Canada, Imax, s.d.

Les systèmes cinématographiques Imax, Ontario, Imax Systems Corporation, s.d.

Laurent Mannoni, La Machine cinéma, Paris, Liénart, p. 246.
