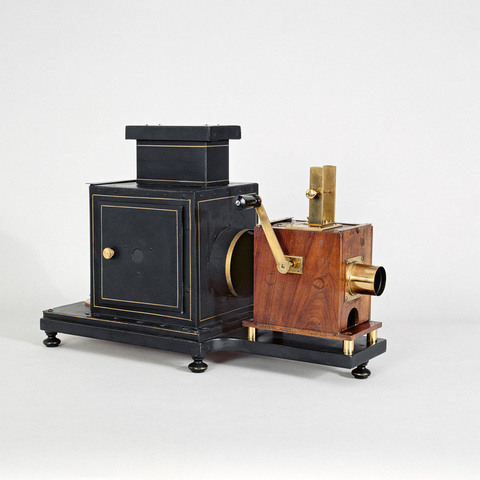

Projecteur de film 35 mm
N° Inventaire : CNC-AP-96-32
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Projection lumineuse cinématographique
Nom du modèle : Lapiposcope
Numéro de fabrication : n° 115
Lieu de fabrication : Paris, France
Année de fabrication : 1896
Brevet : B.F. n° 259 549, 8 septembre 1896, "Nouveau système d'appareil pour la prise et la projection de vues photographiques animées... +
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil
lanterne en métal peint ; porte sur le côté ; cheminée ; lampe à arc électrique ; base en bois ; entraînement du film 35 mm par roue à rochet et plateau-came ; cliquet s'engageant dans les dents de la roue à rochet et du plateau-came (un pignon entraîne le plateau-came qui soulève au passage de ses bosses le cliquet et dégage ainsi le rochet ; celui-ci n'étant plus maintenu se trouve entraîné par friction par le plateau dont la forme de la bosse est étudiée de façon que le cliquet retombe assez tôt pour arrêter le rochet à la dent suivante ; le plateau continue seul alors son mouvement jusqu'à un prochain passage de la bosse) ; un débiteur denté ; obturateur rotatif à boisseau et à deux pales en ivoire ; échelle de projection ; manivelle
Auteurs
Lapipe Alban
Paris, 141 et 143 rue Oberkampf
Fabricants
Alban Lapipe
Paris, 141 et 143 rue Oberkampf
Utilisateurs
Lapipe Alban
Paris, 141 et 143 rue Oberkampf
Distributeurs
Alban Lapipe
Paris, 141 et 143 rue Oberkampf
Sujet du modèle
Informations non disponibles
Objectif
absent
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 53 cm
Largeur : 22.5 cm
Hauteur : 36 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
"Plaque en cuivre : "Lapiposcope. Lapipe, Paris. N° 115. Brt. S.G.D.G. France et étranger." Gravé sur le porte-échelle : "Patent applied for. Made in France".
"Mon invention a pour objet un nouveau système d'appareil pour la prise et la projection de vues photographiques animées. Cet appareil est particulièrement caractérisé par la disposition et la combinaison spéciales de ses différentes parties, offrant comme principaux avantages : de permettre d'obtenir un appareil bon marché, d'une grande précision et fonctionnant presque sans bruit, l'entraînement se faisant par friction ; de pouvoir faire varier à volonté le rapport entre le temps de pose et le temps d'obturation, et de produire l'entraînement de la pellicule ou des clichés sans secousses ou mouvement brusques" (A. Lapipe, brevet du 8 septembre 1896).
"Le Lapiposcope. Appareils à prendre des vues et à projeter. Plus perfectionnés que les cinématographes et autres appareils de ce genre. Fournitures complètes pour ces appareils. Lanternes pour projections. Vues en couleur et en noir. Machines à perforer les films, Bté S.G.D.G. pour tous appareils. E. Lapipe, constructeur mécanicien, breveté S.G.D.G. Maison fondée en 1868, 141 et 143 rue Oberkampf, Paris. Usine à vapeur". (publicité in J.L. Breton, "La Chronophotographie", Revue scientifique et industrielle de l'année, Paris, E. Bernard, 1897).
Bibliographie
J.L. Breton, "La Chronophotographie", Revue scientifique et industrielle de l'année, Paris, E. Bernard, 1897.
