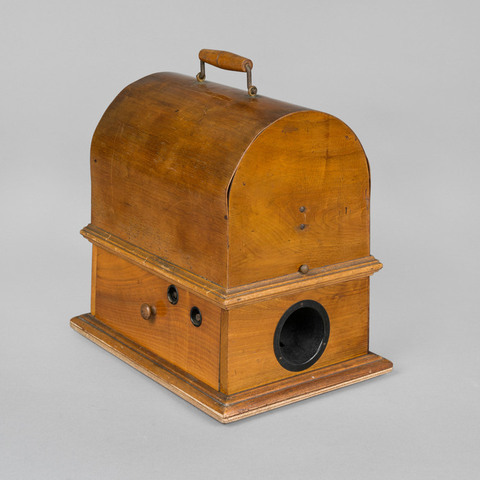

Projecteur de film 35 mm

N° Inventaire : AP-11-2649

Collection : La Cinémathèque française

Catégorie d'appareil : Projection lumineuse cinématographique

Nom du modèle : Kinéclair

Numéro de fabrication : série B n° 423

Lieu de fabrication : Paris, France

Année de fabrication : 1913

Brevet : Charles Dupuis, B.F. n° 457 965, 16 mai 1913 U.S.P. n° 1 137 958, 2 juillet 1913 : "Portable apparatus for projecting statio... +

Fiche détaillée

Type de l'appareil

entraînement horizontal du film 35 mm par croix de Malte ; trois débiteurs dentés ; obturateur trois pales ; prisme à réflexion totale renvoyant sur l'objectif les images qui défilent horizontalement devant la lanterne verticale ; lanterne et ampoule électrique incorporées ; cheminée ; bras articulés débiteur et récepteur ; base en bois formant coffret et contenant le mécanisme d'entraînement, d'obturation et l'optique, avec un tiroir (transformé) de rangement ; volant ; fenêtre horizontale réglable ; objectif à crémaillère ; fil et interrupteur électriques ; prise électrique

Auteurs

Dupuis Charles
Charenton, 22 rue de la Cerisaie

Fabricants

Société d'Exploitation des brevets Dupuis.
Paris

Eclair, Société des Etablissements
Paris, 12 rue Gaillon

Utilisateurs

Dupuis Charles
Charenton, 22 rue de la Cerisaie

Distributeurs

Eclair, Société des Etablissements
Paris, 12 rue Gaillon

Sujet du modèle

Informations non disponibles

Objectif

3,5 cm de diamètre

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 29 cm
Largeur : 16 cm
Hauteur : 37.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Gravé dans la fonte : "Kinéclair breveté S.G.D.G. France Etranger brevets Dupuis" & "Série B n° 423".

On a rajouté un moteur électrique sur cet exemplaire. Voir autre exemplaire avec variante : CNC AP-96- 189.

"Caractéristiques : Eclairage. 3 systèmes. 1°. Lampe à filament Nernst, sur courant de la ville, continu ou alternatif, 110 et 120 volt ou 220 volts, avec résistance additionnelle. 2°. Accumulateur sec de 40 ampère-heure, 12 volts, ampoule à filament métallique d'un très long usage garanti. 3°. Acétylène (à l'étude). Principe : Le faisceau lumineux émanant du filament Nernst est projeté d'abord verticalement, puis renvoyé horizontalement au moyen d'un prisme. Ce dispositif permet 1° D'établir horizontalement le couloir où passe le film et par conséquent de rendre le chargement de l'appareil d'une simplicité enfantine. 2°. de dissimuler l'objectif dans la boîte même de l'appareil ce qui ne fait aucune saillie extérieure. Mécanisme : Construction absolument sérieuse et garantie. Croix de Malte en acier à bain d'huile, tambours en bronze de 35 mm de largeur, tout comme dans un projecteur professionnel. Volant assurant une marche régulière sans à-coup. Couloirs en acier. Cadre presseur. Cadrage de l'image. Obturateur d'un modèle nouveau à rendement maximum. Démultiplication permettant de passer tel ou tel endroit intéressant de la bande, image par image, afin d'en mieux décomposer le mouvement. Mise au point par crémaillère. Tarif de l'abonnement des films ininflammables : une bobine (100 à 150 mètres), pour une journée 2 francs, deux journées 3 francs, une semaine 4 francs. Quatre bobines (400 à 600 mètres), pour une journée 7 francs, deux journées 10 francs, une semaine 14 francs." (Film-Revue, n° 52, 8 décembre 1913, pp. 10-11).

Bibliographie

Film-Revue, n° 52, 8 décembre 1913, pp. 10-11.
