Projecteur de film 35 mm sonore
N° Inventaire : CNC-AP-96-167
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Projection lumineuse cinématographique

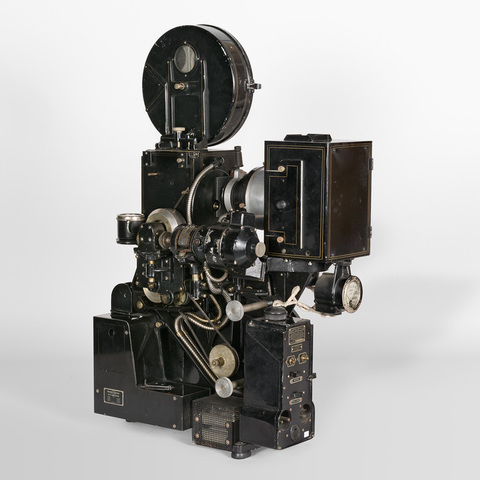

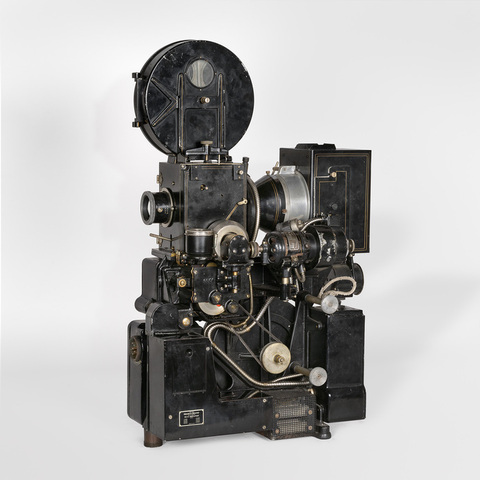

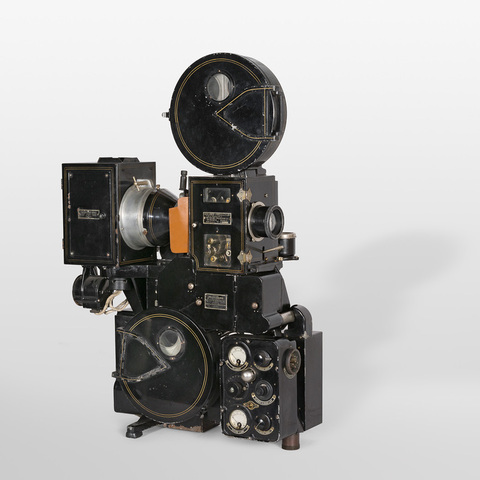

Nom du modèle : Holmes Projector Type 5
Numéro de fabrication : n° 12 392 ; n° 11 164
Lieu de fabrication : Chicago, Illinois, Etats-Unis
Année de fabrication : 1931
Brevet : Reginald Friebus, assignor to Western Electric Company, New York, USP n° 2 082 488, application April 3, 1935, patented June ... +
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil

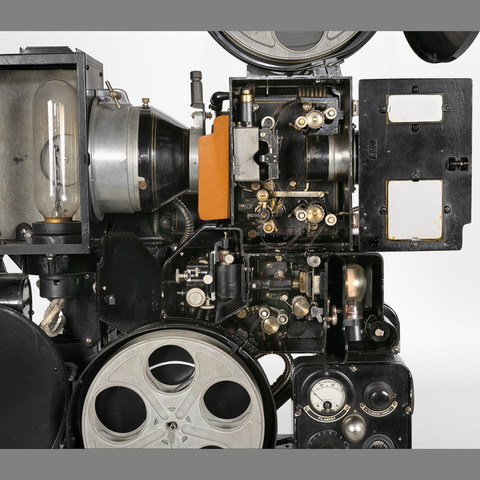

entraînement du film 35 mm sonore par croix de Malte ; cinq débiteurs dentés ; bras débiteur et récepteur avec deux carters ; lecteur de son optique Western Electric ; cellule photoélectrique ; moteur électrique 110 volts incorporé ; lanterne et ampoule électrique 900 watts incorporées ; amplificateur incorporé Western Electric à lampes avec réglage du son et filaments ; ampèremètre ; compteur de vitesse ; résistances ; prises électriques
Auteurs
Informations non disponibles
Fabricants
Western Electric
[Chicago, Illinois, 1848 Larchmont Avenue]
Electrical Research Products Incorporated
[Chicago, Illinois, 1848 Larchmont Avenue]
Holmes Projector Co.
Chicago, Illinois, 1815 Orchard St.
Utilisateurs
Informations non disponibles
Distributeurs
Société de matériel acoustique
Paris, 1 bd Haussmann
Holmes Projector Co.
Chicago, Illinois, 1815 Orchard St.
Sujet du modèle
Informations non disponibles
Objectif
condensateur 9 cm de diamètre et objectif 6 cm n° 337 417
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 62 cm
Largeur : 29 cm
Hauteur : 94.5 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Plaques métalliques : "Holmes Projector Type 5. Manufactured by the Holmes Projector Co. 1815 Orchard St. Chicago Ill. Made in USA. Pats. Apl.d. for. N° 11 164." ; "Trade Mark Western Electric Reg. US Pat. Off. TA-4050 Reproducer set 110 volts A.C. or D.C. 200 watts. Propriety of Electrical Research Products Inc. Pat. pend. Made in USA" ; "Trade Mark Western Electric Reg. US Pat. off. 50-A Amplifier Patent 1.129.942, 1.129.959, 1.1231.764, 1.329.283, 1.349.252, 1.375.739, 1.377.405, 1.398.665, 1.401.121, 1.403.475, 1.426.754, 1.453.982" ; "Underwriters' Laboratories inspected Motion Picture Machine for use only in booth when employing nitrocellulose film. When employing slow burning film consult with local inspection authorities for requirements on installation and use. E. 6223. N° 12 392".
"L'appareil portatif de reproduction sonore Western Electric 35 mm est complet en quatre malles. L'une, pour l'appareil de projection et de reproduction sonore, l'autre pour le dispositif d'amplification, une troisième pour l'écran acoustique monté sur rouleaux avec supports et draperies, et la quatrième contenant le haut-parleur. [...] La distance usuelle de projection est de 15 mètres, mais de nombreuses projections ont été faites sur 18 et même plus de 20 mètres. Par exemple, à Paris, des séances ont été données à la Salle des Ingénieurs civils, au théâtre de l'Automobile-Club de France, au théâtre de l'Exposition des artistes décorateurs. Les dimensions maxima de l'écran sont de 2 m. 74 x 2 m. 28. Le volume de la salle pour laquelle l'appareil a été étudié peut s'élever jusqu'à 3000 m2, ce qui représente au auditoire moyen d'environ 800 personnes" (Congrès du cinéma éducatif de Paris, 26-30 septembre 1931, programme des séances, livret souvenir offert par Western Electric système sonore, Paris, Société de matériel acoustique, 1931, p. 28).
Bibliographie
Congrès du cinéma éducatif de Paris, 26-30 septembre 1931, programme des séances, livret souvenir offert par Western Electric système sonore, Paris, Société de matériel acoustique, 1931.
