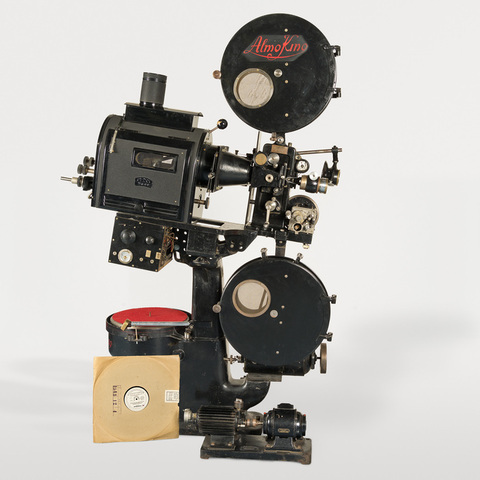

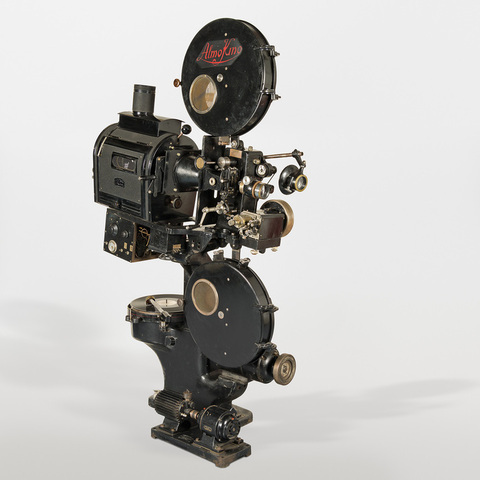

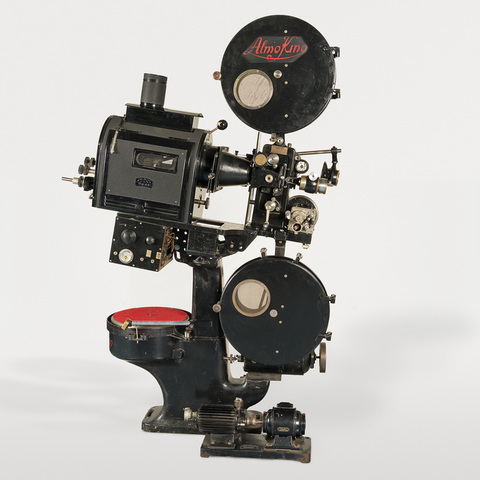

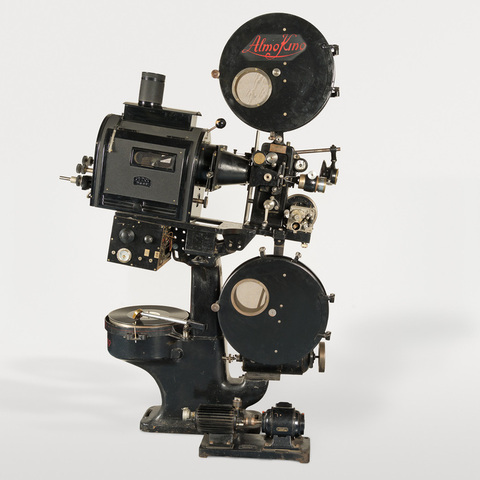

Projecteur de film 35 mm sonore
N° Inventaire : CNC-AP-14-1167(1/2)
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Projection lumineuse cinématographique
Nom du modèle : Almo Kino Erko IV Electro Kino à disque Vitaphone et lecteur son Laetafoon type Movietone
Numéro de fabrication : n° 2364 ; n° 3235
Lieu de fabrication : Rotterdam, Pays-Bas
Année de fabrication : 1929
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil

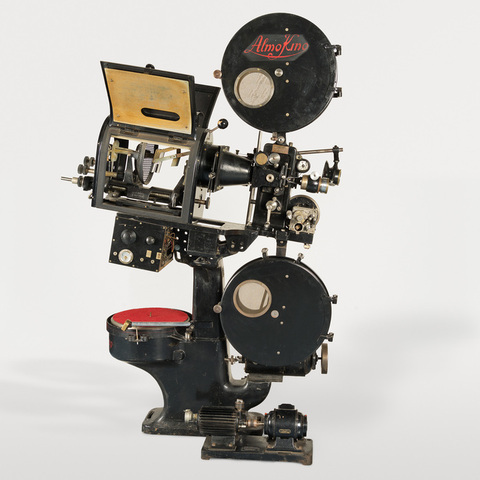

entraînement du film 35 mm par croix de Malte ; quatre débiteurs dentés ; carter débiteur et carter récepteur ; base fonte à plateau réglable et à lecteur de disque 33 tours type Vitaphone et bras lecteur B.T.H. à aiguille ; lecteur de son optique ; pré-amplificateur ; interrupteur son optique et son sur disque ; lanterne Zeiss Ikon à arcs électriques, miroir parabolique, oeil de chat et passe-vue pour plaque de verre ; moteur électrique ; rhéostat ; ampèremetre ; tachymètre Erko images/mètres ; manivelle ; moteur compresseur d'air froid anti-incendie Zeiss Ikon
Auteurs
Informations non disponibles
Fabricants
Zeiss Ikon A.G.
Stuttgart
Electro Kino
Rotterdam, Hillergersberg
Erko Maschinenbrau
Berlin
Utilisateurs
Informations non disponibles
Distributeurs
Informations non disponibles
Sujet du modèle
Informations non disponibles
Objectif
Som Berhiot Paris Cinor Projection 1 : 2.1, F. 120 mm
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 135 cm
Largeur : 60 cm
Hauteur : 199 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marques : "Almo Kino" sur le carter supérieur ; "B.T.H." sur le bras du lecteur disque ; "Zeiss Ikon" sur la lanterne ; "Technisch Bureau Electro-Kino Rotterdam Hillergersberg Telefon 42 697" sur le chrono ; "Erko Maschinenbrau GmbH Berlin" ; "R Trade mark type S Volts 380 Amps. 1,7 R.P.M. : 1500. N° 3235 H¨1/3 Curr. 3PH Date 10/31" sur le moteur ; "Gepatenteerd Nederland 19 532 Belgïe 284 829, 284 870, Sanje 120 779, Frankruk 706 138 Aangevraagd-Nederland Duitschland U.S.A. Groot-Brittanie".
"Installation sonore pour les premiers films parlants (1927). Projecteur 35 mm professionnel équipé d'un tourne-disque pour le système Vitaphone ainsi que d'un lecteur de son optique pour le système Movietone. Très rare exemplaire d'un projecteur spécialement équipé pour le système Vitaphone à disques synchronisés (1927-1933). Ce procédé est très rapidement abandonné au profit du son optique sur film. Ce modèle est d'un grand intérêt historique car de fabrication européenne, il est le fruit d'une collaboration laborieuse entre les chercheurs, les fabricants d'équipements cinématographiques et le monde de la finance. Projecteur Electro-Kino, lecteurs de son Laetafoon, source de lumière et soufflerie d'air froid Zeiss-Ikon" (Jean-Pierre Verscheure).
Bibliographie
Filmkühmung durch das Feuchtluftgebläse Nonflam, Eiss Ikon, s.d.
