Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

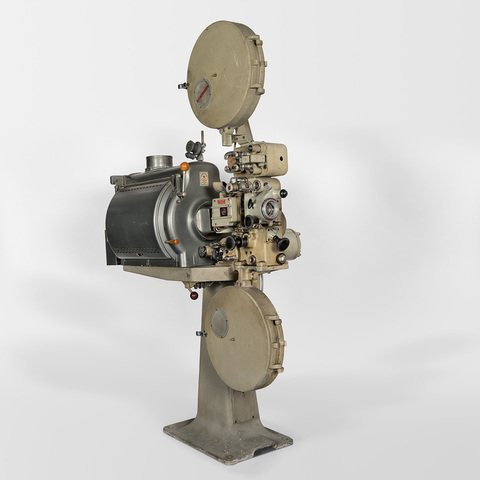

entraînement du film 35 mm par croix de Malte ; trois débiteurs dentés ; obturateur cylindrique ; volet à commande électro-magnétique permettant la commutation simultanée de l'image et du son entre deux projecteurs ; lecteur de son optique ; lecteur de son magnétique type EL ; bras à carters débiteur et récepteur ; table réglable sur pied fonte ; moteur électrique 110/220 v. incorporé ; refroidisseur par eau ; lanterne (non d'origine) à lampe Xénon incorporée

Auteurs

Informations non disponibles

Fabricants

Philips
Hollande, Eindhoven

Utilisateurs

Informations non disponibles

Distributeurs

Philips cinéma
Paris, 162 rue Saint-Charles

Sujet du modèle

Informations non disponibles

Objectif

Benoist Berthiot Cinestar F. 90 F. 1.6 n° 90 172

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 135 cm
Largeur : 60 cm
Hauteur : 208 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marques : "Philips FP6 Importé de Hollande Made in Hollande" ; "Type 8660 n° 31 983 F" ; sur le lecteur magnétique : "Type EL 5860 n° 869" ; sur la lanterne : "Cinemeccanica Zenith 400 X n° 568".
"Le mécanisme d'entraînement est simple mais à toute épreuve. le moteur à bride entraîne l'axe vertical par l'intermédiaire d'engrenages. Cet axe est très robuste - son diamètre est de 21 mm - et le nombre de tours n'est que de 360 par minute, ce qui évite les vibrations génantes. Cet axe principal entraîne à son tour : le mécanisme de croix de Malte, les cylindres dérouleur et enrouleur, l'obturateur, la pompe à huile à engrenages, l'axe de la bobine inférieure. [...] la croix de Malte, le plateau et le doigt sont en acier de première qualité ; ils sont meulés avec une tolérance maximul de 1 micron. [...] La lubrification du mécanisme d'entraînement tout entier est assurée d'une manière continue grâce à une pompe à huile à engrenages, placée sous le niveau d'huile. [...] Le mécanisme tout entier de la croix de Malte est logé dans un compartiment étanche formant bain d'huile. Le circuit de l'huile est tel qu'avant d'arriver à la croix de Malte le lubrifiant a été filtré à trois reprises. [...] Pour les films au nitrate, il est désirable, et pour les films ininflammables, il est indispensable d'éviter le desséchement du film sous l'effet de la chaleur développée par la lampe à arc. Dans les projecteurs FP5 et FP6, ceci a été réalisé par le refroidissement automatique au moyen de l'obturateur, la possibilité d'utiliser une soufflerie, et dans le FP6 en outre, par un refroidissement par eau. [...] Un refroidissement efficace est surtout d'importance capitale pour la projection 3D, qui impose aux projecteurs un régime pratiquement permanent. [...] Pour assurer une représentation parfaitement continue lors du passage d'un projecteur à l'autre, il faut que l'image et le son soient commutés simultanément. A cet effet, le projecteur est muni d'un volet à commande électro-magnétique, dont l'accouplement à l'inverseur du son s'effectue d'une manière très simple. Ceci permet de commuter simultanément l'image et le son par une seule manoeuvre" (Brochure Philips cinéma, projecteurs FP 5 et FP 6 A-II-5-F, s.d., Philips, s.d.).

Bibliographie

Brochure Philips, Nouveau programme de cinéma Philips, s.l., Philips, s.d.
Brochure Philips cinéma, projecteurs FP 5 et FP 6 A-II-5-F, s.d., Philips, s.d.
Feuillets Philips service cinéma Eindhoven, type 8650, 8660, FP5 FP6, Philips, 15 décembre 1957.
