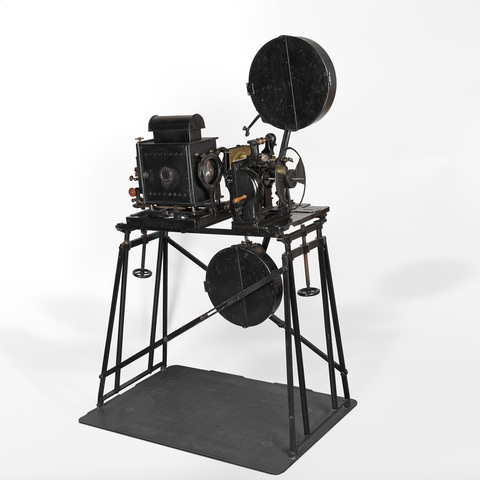

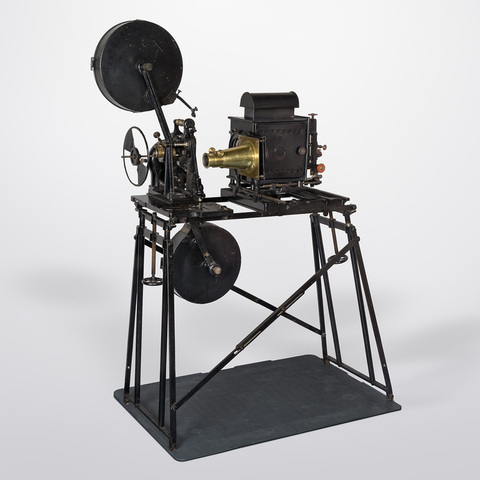

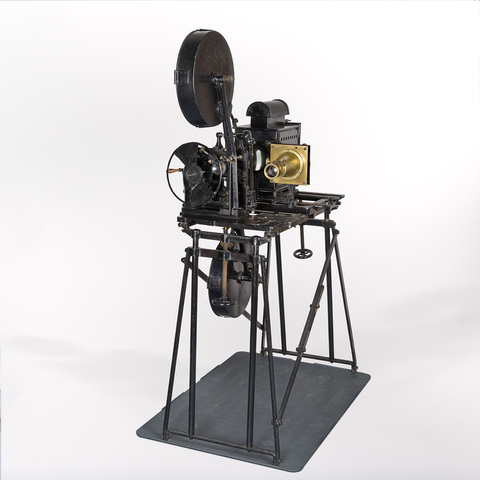

Projecteur de film 35 mm et plaques de verre
N° Inventaire : CNC-AP-96-198(1/3)
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Projection lumineuse cinématographique
Nom du modèle : projecteur Pathé à cadrage fixe ; Pathé N° 3 Heavy Model
Numéro de fabrication : n° 1068
Lieu de fabrication : Paris, France
Année de fabrication : 1913
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil
entraînement du film 35 mm par croix de Malte à bain d'huile ; trois débiteurs dentés ; obturateur deux pales ; bras débiteur et récepteur avec carters système Mallet ; volet de sécurité ; manivelle ; objectif à crémaillère ; moteur électrique ; lanterne de projection coulissant sur table et pouvant éclairer soit le projecteur de film, soit un tube optique avec objectif à crémaillère et un passe-vue pour plaque de verre ; lanterne en métal peint avec cheminée, deux portes sur le côté et verres de contrôle ; lampe à arc ; table réglable en fonte
Auteurs
Informations non disponibles
Fabricants
Pierre Victor Continsouza
Paris, 403 rue des Pyrénées
Etablissements Pierre Victor Continsouza
Paris, 403 rue des Pyrénées
Utilisateurs
Informations non disponibles
Distributeurs
Compagnie générale de phonographes, cinématographes et appareils de précision
Paris, 98 rue de Richelieu
Sujet du modèle
Informations non disponibles
Objectif
n° 20280 Faller ; 4 cm de diamètre (projection fixe) ; condensateur deux lentilles 11,5 cm de diamètre
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 130 cm
Largeur : 70 cm
Hauteur : 178 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Gravé sur le projecteur : "Pathé frères breveté sgdg Paris" ; gravé sur le porte objectif de projection fixe : "Pathé Frères Paris".
Le système de carters anti-incendie Mallet est proposé par Pathé dans son catalogue de 1909 (Cinématographes appareils & accessoires Pathé frères, Paris, Pathé, 1909, p. 58-60).
"Appareil Pathé à cadrage fixe (modèle 1913). Prix 600 francs. (...) Cet appareil, tout spécialement adapté aux besoins de l'exploitation actuelle, est remarquable par la robustesse et le fini d'exécution de ses organes. Il possède tous les perfectionnements des types qui l'ont précédé, auxquels il joint les avantages suivants : le projecteur est à cadrage fixe. la source lumineuse, l'objectif et la fenêtre restent toujours fixes. Le tambour denté de croix de Malte est instantanément démontable." (E. Coustet, Traité pratique de cinématographie, Paris, 1913).
"Pathé N°3 Projector, with automatic safety cut-off, direct drive take-up device with spool boxes with Mallet system, automatic releasing shutter and lens, £ 33.15" (Catalogue Pathé Frères Cinéma LTD, Largest Manufacturers of Moving Pictures and Cinematographs, Londres, c. 1914).
"Appareil "Pathé" à cadrage fixe, modèle 1913. Complet avec objectif, support de bobine, enrouleuse automatique, prix : 600 fr. Appareil à cadrage fixe, modèle 1913. L'exploitation cinématographique moderne, qui tend à devenir chaque jour plus intensive, impose aux projecteurs un travail considérable. Pour répondre au désir exprimé par un grand nombre de nos clients, nous avons créé un projecteur Modèle 1913, tout spécialement adapté aux besoins de l'exploitation actuelle. Cet appareil caractérisé par la robustesse et le fini d'exécution de ses organes possède tous les perfectionnements des types qui l'ont précédé auxquels il joint les avantages suivants : A. Le projecteur est à cadrage fixe. Pour cadrer l'image dans la fenêtre de projection on actionne le tambour denté de croix de Malte qui entraîne le film en agissant sur un levier de cadrage placé à portée de l'opérateur. Un mécanisme différentiel assure le réglage exact de l'obturateur pendant ce déplacement. La source lumineuse, l'objectif et la fenêtre restent donc toujours fixes ce qui est un avantage important. B. Le tambour denté de croix de Malte est facilement démontable. On obtient ce résultat sans l'aide d'aucun outil et sans démonter inutilement aucune autre pièce ; les opérations de démontage et de mise en place s'effectuent instantanément. La commande des débiteurs supérieur et inférieur et celle de l'enroulement automatique du film se font par l'intermédiaire de roues dentées. Le bâti de l'appareil est en acier coulé d'une seule pièce ce qui lui assure une grande rigidité. Toutes les roues dentées sont en acier et largement dimensionnées assurant ainsi à ces organes le maximum de résistance à l'usure. Les axes sont à longue portée et bagués en bronze phosphoreux très dur" (La plus importante manufacture du monde, Compagnie générale des établissements Pathé Frères, phonographe et cinématographe, Appareils & accessoires, catalogue confidentiel 1913, Paris, Pathé, 1913, p. 26-27).
Bibliographie
E. Coustet, Traité pratique de cinématographie, Paris, 1913.
La plus importante manufacture du monde, Compagnie générale des établissements Pathé Frères, phonographe et cinématographe, Appareils & accessoires, catalogue confidentiel 1913, Paris, Pathé, 1913, p. 26-27
Catalogue Pathé Frères Cinéma LTD, Largest Manufacturers of Moving Pictures and Cinematographs, Londres, c. 1914.
Les plus importantes manufactures du monde de matériel cinématographique, Pathé-Consortium-Cinéma, Etablissements Continsouza constructeurs, Paris, s.d. (après 1920).
