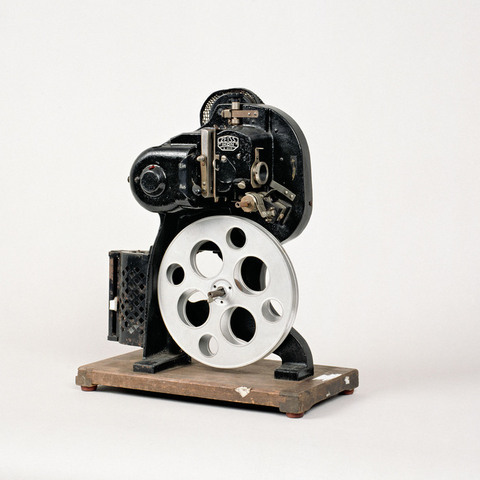

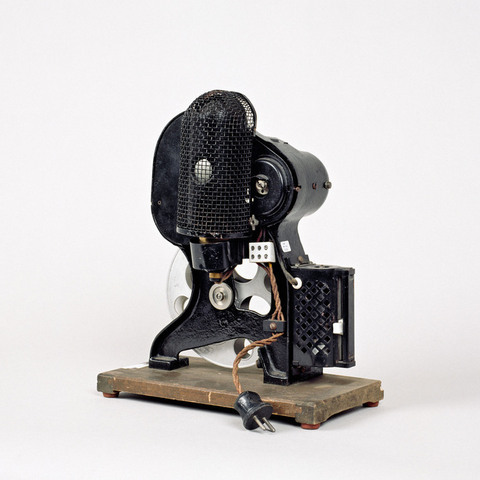

Projecteur de film 16 mm
N° Inventaire : CNC-AP-96-238
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Projection lumineuse cinématographique
Nom du modèle : Schmalfilmprojektor (5485/8)
Numéro de fabrication : n° W. 9805
Lieu de fabrication : Dresde, Allemagne
Année de fabrication : 1932
Brevet : Brevet allemand n° 644 324, 21 novembre 1927
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil
entraînement du film 16 mm par deux griffes ; deux débiteurs dentés ; lanterne, ampoule 30 v. 100 w., ventilateur et moteur électrique 220 v. 110 v. incorporés ; lanterne sur le côté éclairant par prisme ; obturateur deux pales avec une troisième pale en métal grillagé ; bobines 120 mètres débitrice et réceptrice parallèles ; rhéostat ; fenêtre régable en hauteur
Auteurs
Zeiss Ikon A.G.
Dresde
Fabricants
Zeiss Ikon A.G.
Dresde
Utilisateurs
Zeiss Ikon A.G.
Dresde
Distributeurs
Informations non disponibles
Sujet du modèle
Informations non disponibles
Objectif
lentille condensatrice 3 cm de diamètre ; objectif 2 cm de diamètre
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 30 cm
Largeur : 16 cm
Hauteur : 36 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marque "Zeiss Ikon W. 9805".
"Projecteur Zeiss Ikon pour 120 m de film large de 16 mm. Appareil de précision, exécution impeccable, rendement parfait, prix avantageux. Donne des images très lumineuses jusqu'à 1m50 de largeur d'une fixité parfaite. Le modèle Spécial L. 30 à lampe de bas voltage donne des images jusqu'à 2 m de largeur (modèle recommandé). Peut être relié à n'importe quelle prise de courant. Maniement facile et exempt de danger. Lanterne amovible, lampe à atmosphère gazeuse de 100 watts, 110 volts avec miroir auxiliaire. Distance focale f = 3,5 cm. Moteur électrique avec rhéostat réglable et débrayage permettant l'entraînement à la main. Interrupteur général. Cadrage. Couloir amovible. Bobine débitrice et bobine réceptrice pour 120 m. Durée de la projection environ 15 mn. Bâti très solide sur support épais en bois" (Catalogue Photo-Plait, Paris, 1933, p. 169).
Bibliographie
Catalogue Photo-Plait, Paris, 1933, p. 169.
