Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

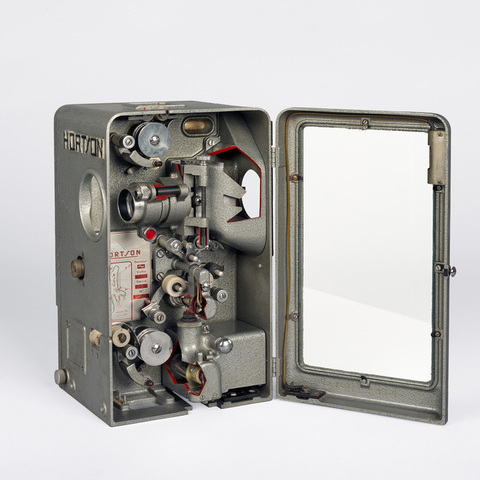

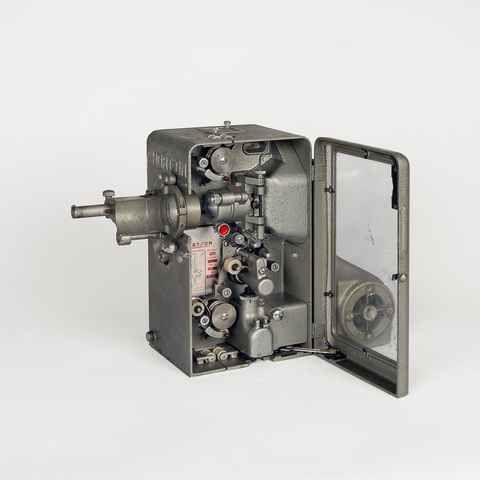

projecteur pour exposition dont certaines parties ont été découpées afin de voir les mécanismes ; entraînement du film 16 mm par une croix à huit branches ; trois débiteurs dentés ; lecteur optique du film ; obturateur conique arrière

Auteurs

Informations non disponibles

Fabricants

Hortson, Compagnie française
Paris, 58 rue d'Hauteville

Utilisateurs

Informations non disponibles

Distributeurs

Hortson, Compagnie française
Paris, 58 rue d'Hauteville

Sujet du modèle

Informations non disponibles

Objectif

Som Berthiot Cinor P 1 : 1.8, f = 60, S29269

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 22 cm
Largeur : 25 cm
Hauteur : 36.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque : "Hortson Volts 110 Série G8 N° Expo".

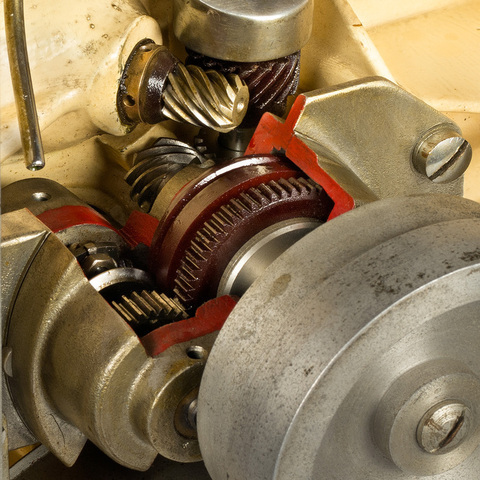

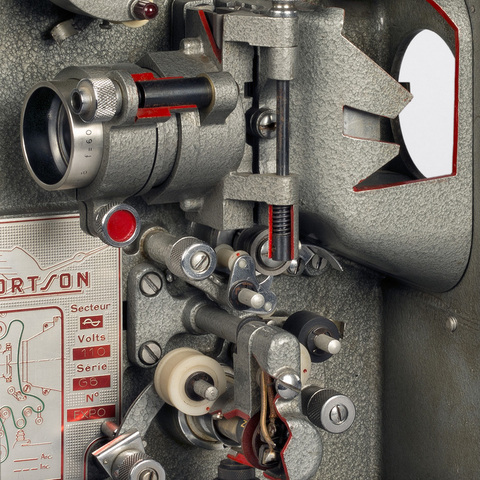

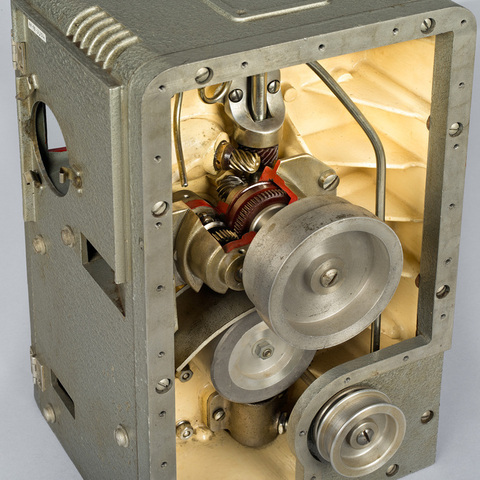

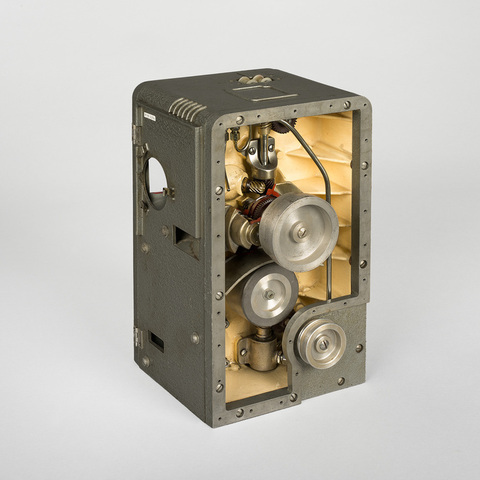

Appareil d'exposition, dont certaines parties ont été découpées pour voir l'intérieur.

"Languedoc. Entraînement intermittent du film par débiteur denté commandé par croix de Malte. Lubrification automatique par pompe. Lecture directe du son. Cadence de projection 24 images seconde. Réglage micrométrique du cadrage image et de la mise au point. Lampe phonique précentrée 10 volts 7,5 ampères. Capacité des bobines 1500 mètres. Sortie cellule haute impédance. Adaptation possible du dispositif permettant les projections en CinemaScope" ("Languedoc" Hortson, La technique du 35 appliquée au 16, s.l., s.d.).

"La nécessité de projeter, à deux vitesses, soit à 24 et 16 images par seconde, avec le maximum de facilité et le minimum de manoeuvres, a conduit à modifier assez profondément les éléments de l'appareil professionnel type "cabine". En premier lieu, pour conserver un rendement d'obturation convenable avec un scintillement acceptable, il n'était pas possible de garder un bloc de croix à 4 pales avec un plateau entraîneur tournant à un tour par image, car si avec un tel bloc de croix on peut, en 16 mm, à 24 images, utiliser un obturateur à deux pales de 82° sans filage et presque sans scintillement, à 16 images il devient indispensable d'avoir une pale de descente à 82° et deux pales de scintillement à environ 70°. Le rendement d'obturation qui est, avec les deux pales de 82°, de 55%, descend, avec les trois pales, à 39 %. Il est évident que l'on ne peut pas se permettre de perdre autant de lumière sur un appareil de projection à lampe à incandescence. En se limitant à l'entraînement du débiteur huit dents par l'intermédiaire d'un bloc de croix avec entrée tangentielle du doigt dans les passages, plusieurs solutions ont paru susceptibles d'être retenues. [...] Une solution a été adoptée : le bloc de croix est à huit pales, la vitesse du plateau entraîneur est de deux tours par image ; l'entraînement de la croix s'effectue une fois sur deux. Le débiteur est fixé directement sur l'axe de croix. L'arbre de commande tourne à 1440 t/mn. Il entraîne, par l'intermédiaire des roues dentées, l'arbre du plateau porte-doigt qui tourne à 2880 t/mn. Une came voilée commande le déplacement latéral de l'axe du plateau de telle sorte que le doigt d'entraînement passe, une fois sur deux, à côté de la croix. Le verrouillage de la croix reste assuré par le tambour. Le diamètre de la came voilée est tel que la vitesse linéaire à l'endroit du contact est le même sur la came que dans la gorge commandée. L'entrée du doigt dans les passages se fait tangentiellement. [...] Pour fonctionner à la fois à 16 images et à 24 images/seconde, il faut employer un obturateur avec une pale de descente de 70° et deux pales de scintillement de 60°. Dans ces conditions, le rendement de l'obturation est réduit à 47,5 %. L'utilisation du bloc de croix à huit pales permet de fixer directement sur l'axe de croix un débiteur huit dents et, par conséquent, de supprimer la démultiplication. [...] L'optique de lecture est du type à lentilles cylindriques sans fente mécanique, formant directement sur le film l'image du filament d'une lampe de 4 volts 0,75 ampère" ("Présentation de nouveaux matériels : projecteur portatif 16 mm Hortson", AFITEC, n° 9, 1951, p. 17-18).

Bibliographie

"Présentation de nouveaux matériels : projecteur portatif 16 mm Hortson", AFITEC, n° 9, 1951, p. 17-18.

"Languedoc" Hortson, La technique du 35 appliquée au 16, s.l., s.d.
