Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

entraînement du film 16 mm par une griffe ; un débiteur denté ; un bras debiteur et un bras récepteur détachables ; bâti réglable oscillant ; lanterne avec ampoule électrique à incandescence ; moteur électrique 110 volts 50 périodes et ventilateur incorporés ; lecteur de son avec lampe excitatrice, condensateur, fente mécanique de 0,03 mm, objectif, cellule photo-électrique au caesium ; socle contenant un amplificateur 6,5 watts à lampes ; deux vitesses (film muet, film sonore) ; obturateur deux pales ; haut-parleur électro-dynamique Vega (h. 49, larg. 49, prof. 22 cm) et amplificateur supplémentaire de 30 watts ; caisse bois pour le haut-parleur et l'amplificateur

Auteurs

Informations non disponibles

Fabricants

Ericsson, Société des Téléphones
Colombes, 33 boulevard d'Achères

Utilisateurs

Informations non disponibles

Distributeurs

Ericsson, Société des Téléphones
Paris, 111 rue Villiers-de-l'Isle-Adam

Sujet du modèle

Informations non disponibles

Objectif

P. Angénieux Paris 1 : 1. 5, F. 50 mm

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 84 cm
Largeur : 23.5 cm
Hauteur : 54 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Longueur : 30.5 cm
Largeur : 79.5 cm
Hauteur : 55 cm

Remarques

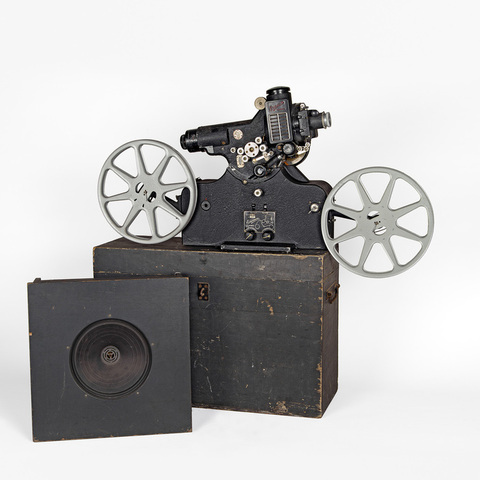

Marque : "Ericsson Colombes (Seine) Type 16 MS n° 402". Sur le haut-parleur : "Haut parleur électro-dynamique Vega breveté SGDG Consortium des brevets français Radio (BFR)".

Encore proposé en 1945 (La Technique cinématographique, 1er septembre 1945). Commercialisé également en 1938 avec un éclairage à un arc de mercure (Cinématographie française, n° 1047, 25 novembre 1938).

"La Société des téléphones Ericsson dresse ses usines à Colombes, où elle emploie près de 2000 ouvriers. Pour qui connaît la technique de la téléphone moderne, celle-ci constitue une alliance étroite de la mécanique de précision et de l'électroacoustique. Aussi ne faut-il pas s'étonner que vers 1934 le projet d'un projecteur sonore de format réduit ait été pris en considération et mis en étude immédiate. Le projecteur 16 M.S. Ericsson est donc né sous sa forme caractéristique d'un bloc à berceau oscillant renfermant l'amplificateur sonore ; il fut homologué il y a deux ans déjà. Une visite aux usines de Colombres permet de mieux se rendre compte de la parfaite conception mécanique de l'appareil. La fonderie d'aluminium prend ici une place importante en raison des dimensions mêmes du bâti-socle, et de la forme spéciale du bâti-oscillant ; les progrès des méthodes de coulée permettent aujourd'hui de réduire l'usinage aux seules portées des pièces. Un atelier de petite mécanique s'occupe de la fabrication des pièces du mécanisme de défilement et de lecture ; d'un autre côté un atelier spécial s'occupe exactement du montage des châssis amplificateurs. Ce sont donc des éléments - séparément ajustés et finis - qui arrivent au hall de montage mécanique où les ouvriers n'ont plus qu'à assembler, mettre en place et parfaire les réglages mécaniques. Trois laboratoires vont alors prendre en main les appareils, l'un pour le contrôle des amplificateurs, l'autre pour le réglage minutieux de la piste sonore, le troisième pour l'essai total de projection au cours duquel les éléments optiques sont soigneusement inspectés" (Cinéma pour tous, n° 11, juillet 1938, p. 18).

"Le projecteur Ericsson 16 M.S., étudié spécialement pour des usagers non professionnels, réunit cependant toutes les qualités et possibilités exigées d'un appareil de format réduit : qualité de l'image projetée, absolument stable, sans aucun scintillement, aussi bien en muet (18 images/sec.) qu'en sonore (24 images/sec.) ; très lumineux, à 25 m on obtient un écran de 4 m très éclairé ; reproduction sonore parfaite qui peut soutenir la comparaison avec celle obtenue sur film standard ; robustesse, grâce à sa conception, la qualité des matériaux employés et le fini de sa fabrication. Il est en outre pratique et très mobile : pratique par sa manipulation et son entretien très simples, par la facilité de changer rapidement et sans réglage les lampes de projection ou d'excitation de cellule. Pratique par sa mobilité, son berceau oscillant permettant de l'installer dans n'importe quelle salle en moins de cinq minutes. Pratique parce que l'amplificateur fait corps avec le projecteur, qu'il n'y a aucun câble volant autre que celui d'alimentation du projecteur et celui qui va au haut parleur. Pratique parce qu'il est transportable en deux valises : l'une contenant le projecteur, l'autre le haut parleur et les câbles" (Projecteur à lampe à incandescence pour films sonore et muets 16 mm Ericsson, Paris, Société des téléphones Ericsson, s.d.)

"Projecteur poste fixe : bloc comprenant une tête de projection et lecture oscillante sur un socle renfermant l'ampli. Mécanisme robuste en bain d'huile. Boite de vitesse permettant de passer à 16 ou 24 images seconde (films muets ou sonores). Normalement équipé avec objectif F. 50. Lampe projection 110 V. 500 w. Lampe d'excitation séparée de 32 w. Cellule photo électrique à grande sensibilité. Ampli de 6w5 modulés. Haut parleur de 31 cm sur baffle de 70x70. Câble d'alimentation du projecteur (long. 10 m.). Câble d'alimentation du haut parleur (long. 25 m.). Bobine de 300 m et outillage, 19 700 Fr. Projecteur portatif : même appareil que le poste fixe, mais le haut-parleur est monté sur baffle de 50 x 50. Livré dans deux mallettes, l'une pour le projecteur, l'autre pour le haut-parleur, les câbles et accessoires, 20 800 Fr." (Tarif n° 12, 1er septembre 1938, Tarif cinéma, Ericsson, projecteur 16 M. S. à incandescence, à arc, Paris, Société des Téléphones Ericsson, 1938).

Bibliographie

Cinéma privé, n° 38, février 1937.

Cinéma pour tous, n° 11, juillet 1938.

Projecteur à lampe à incandescence pour films sonore et muets 16 mm Ericsson, Paris, Société des téléphones Ericsson, s.d.

Tarif n° 12, 1er septembre 1938, Tarif cinéma, Ericsson, projecteur 16 M. S. à incandescence, à arc, Paris, Société des Téléphones Ericsson, 1938.
