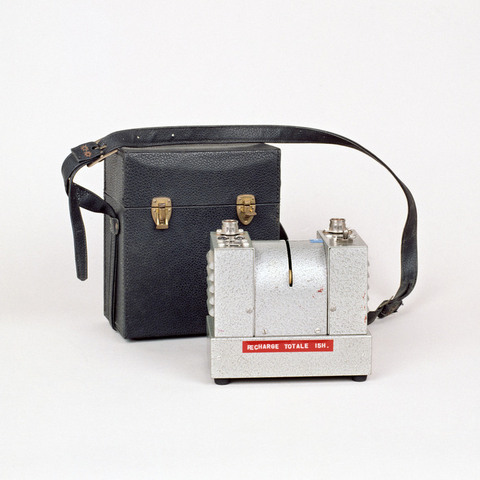

Moteurs de synchronisation image-son
N° Inventaire : CNC-AP-97-844
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Son
Nom du modèle : Synchrocinéphone
Numéro de fabrication : n° 20 061
Lieu de fabrication : Courbevoie, France
Année de fabrication : 1964
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil
deux moteurs magnétiques à huit pôles à rotors concentriques (un moteur magnétique pour la caméra, un moteur magnétique pour l'enregistreur) ; différentiel ; résistance régulatrice ; prises caméra/magnéto
Auteurs
Informations non disponibles
Fabricants
Etablissements G.B.G. département électronique
Courbevoie, 30 rue Eugène Caron
Utilisateurs
Informations non disponibles
Distributeurs
Informations non disponibles
Sujet du modèle
Informations non disponibles
Objectif
Informations non disponibles
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 9.5 cm
Largeur : 16 cm
Hauteur : 15.5 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marque "G.B.G. Département Electronique, 30 rue Eugène Caron, Courbevoie. Appareil n° 20 061".
"Réaliser des prises de son synchrones avec n'importe quelle caméra à entraînement électrique et n'importe quel enregistreur magnétophone, tel a été le but recherché par le nouveau procédé "Synchrocinéphone" (type A.P.) mis au point par les établissements G.B.G. dont les usines de Courbevoie sont depuis longtemps connues des spécialistes de la mécanique et de la métrologie de précision. (...) Entre les deux rotors montés concentriquement est interposé un dispositif différentiel dont le pignon satellite est chargé d'explorer une résistance auxiliaire agissant en tant que rhéostat du moteur de la caméra. Pendant le tournage en "synchro" le pignon satellite reste immobile. A la moindre variation de vitesse de la caméra, aussi minime soit-elle, le différentiel corrige instantanément le défilement avec la précision de 1/64e de seconde. Ceci résulte du simple calcul suivant : les moteurs comportent 8 pôles et les rotors sont munis de 12 encoches : la circonférence est donc décomposée en 12 x 8 = 96 angles successifs. Les moteurs effectuent 40 tours par minute, soit 1 tour en 1,3 seconde. Ce tour étant verrouillé 96 fois, la précision atteint 1,3/96 = 1/64 seconde." (M. Trainquart, "Un nouveau procédé autonome de synchronisation image-son", Bulletin de l'AFITEC, n° 24, 1964).
Bibliographie
M. Trainquart, "Un nouveau procédé autonome de synchronisation image-son", Bulletin de l'AFITEC, n° 24, 1964.
