Lampe à saturateur oxyéthérique
N° Inventaire : AP-96-1870
Collection : La Cinémathèque française
Catégorie d'appareil : Projection lumineuse (accessoire)
Nom du modèle : Gridiron Saturator ; carburateur Gridiron
Numéro de fabrication : n° 47
Lieu de fabrication : Londres, Grande-Bretagne
Année de fabrication : 1894
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil

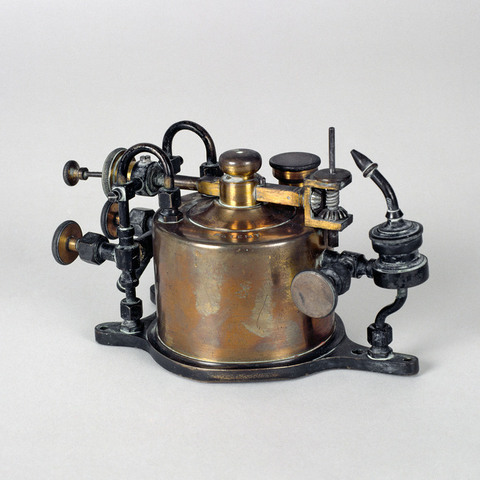

réservoir en bronze avec saturateur contenant 130 à 140 grammes d'éther et accueillant aussi le courant de gaz oxygène (l'oxygène arrivant dans l'appareil se divise en deux courants : l'un absorbe l'éther, se sature de vapeurs et arrive modifié au chalumeau, et l'autre arrive pur au même chalumeau) ; chalumeau réglable pointé sur le support réglable à baton de chaux (incandescence évaluée à 550 bougies) ; trois vis de sûreté pour bloquer ou libérer l'arrivée de l'oxygène et du gaz oxyéthérique ; base en fonte ; bouchon
Auteurs
Gridiron
Londres
Fabricants
F. Brown
Londres, 11 & 13 Ossulston Street
Utilisateurs
Gridiron
Londres
Distributeurs
F. Brown
Londres, 11 & 13 Ossulston Street
S.J. Levi & Co
Londres, 71 Farringdon Road
Sujet du modèle
Informations non disponibles
Objectif
Informations non disponibles
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 20 cm
Largeur : 10 cm
Hauteur : 13.5 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Gravé sur le bronze : "47. Patent".
"Une autre forme plus élégante de carburateur à éther, due à l'Anglais Gridiron, est également très connue en France ; cet appareil (...) consomme beaucoup moins d'oxygène que le chalumeau oxhydrique à gaz libre, la dépense est de 75 à 80 litres à l'heure seulement. (...) L'arrivée de l'oxygène se règle à l'aide de deux vis de sûreté et, bien que la charge d'éther ne dépasse pas 140 grammes, le rendement lumineux est fort élevé. (...) A pleine charge, le saturateur fonctionnera pendant deux heures environ, et il donnera une belle lumière jusqu'à épuisement complet (...). " (G. Michel Coissac, La Théorie et la pratique des projections, Paris, Maison de la Bonne Presse, s.d. [1906], pp. 204-206).
Il existe un modèle légèrement différent du saturateur Gridiron, commercialisé vers 1893, et que l'on trouve reproduit dans The Optical Magic Lantern Journal and Photographic Enlarger du 1er novembre 1893.
Bibliographie
G. Michel Coissac, La Théorie et la pratique des projections, Paris, Maison de la Bonne Presse, s.d. [1906], pp. 204-206.
The Optical Magic Lantern Journal and Photographic Enlarger, Londres, vol. 5, n° 67, décembre 1894, p. XIII ; vol. 6, n° 71, avril 1895, p. XI.
