Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

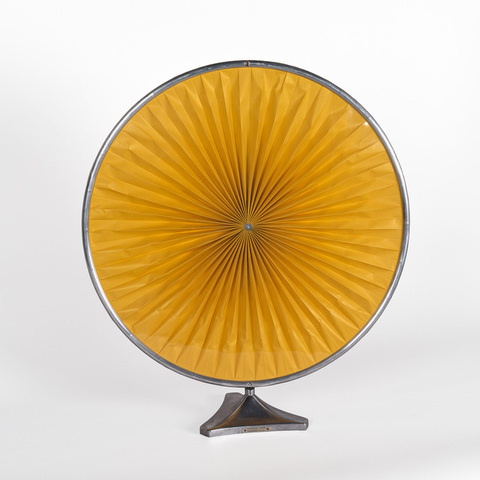

monture et pied en aluminium poli ; diaphragme plissé en papier (66 cm de diamètre) ; récepteur téléphonique électro-magnétique ; aimant au colbalt ; réglage par bouton moleté

Auteurs

Lumière Louis
Lyon-Monplaisir, 21 rue Saint-Victor

Fabricants

Gaumont, Société des Etablissements
Paris, 57 rue Saint-Roch

Utilisateurs

Lumière Louis
Lyon-Monplaisir, 21 rue Saint-Victor

Distributeurs

Gaumont, Société des Etablissements
Paris, 57 rue Saint-Roch

Sujet du modèle

Informations non disponibles

Objectif

Informations non disponibles

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 26 cm
Largeur : 67 cm
Hauteur : 75 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque : "Conférencier L. Lumière. Gaumont n° 285".

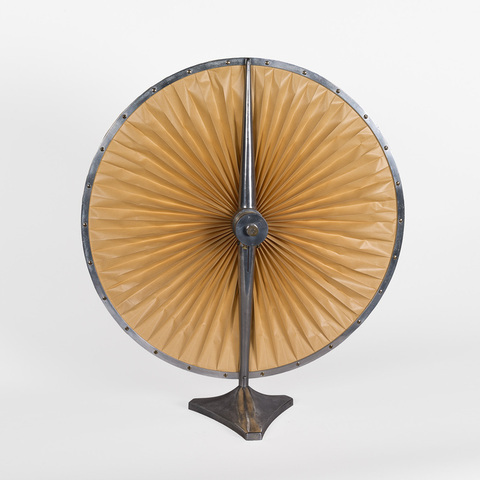

"La membrane utilisée est du type Lumière à éléments gauchis, constituant un solide d'égale résistance. Cette membrane est en papier épais préparé spécialement de façon à le rendre aussi hydrofuge que possible. Les bords extérieurs de cette membrane sont fixés dans un cercle d'aluminium double avec interposition de feutre épais de façon à supprimer tout danger de vibration. Le centre de la membrane est collé sur un cylindre en carton et la transmission du moteur se fait par l'interposition de deux rondelles de feutre serrées énergiquement. L'emploi du cylindre en carton collé sur la tranche des plis évite les vibrations qui peuvent se produire au cas où le centre viendrait à se desserrer. Cette membrane de 66 centimètres permet la reproduction des notes graves jusqu'à une fréquence de 50 périodes par seconde avec rendement normal. Les notes très basses de l'orgue ou du piano sont très fidèlement rendues. La puissance du son que peut émettre cet appareil est considérable et, d'autant plus grande qu'on lui fournit un courant téléphonique plus important jusqu'aux environs de 0 watt 7 ; puissance à ne pas dépasser. L'appareil se monte à la place des écouteurs téléphoniques. Ce montage s'effectue simplement en connectant le fil positif du haut-parleur à la borne + (pôle positif) de la batterie de plaque du dernier étage d'amplification. (...) Le réglage s'effectue au moyen du bouton moleté situé à l'arrière du récepteur électro-magnétique. On commence par dévisser ce bouton (qui ne peut tourner que d'un tour) jusqu'à ce que l'on perçoive un claquement sec. A ce moment, il suffit de tourner en sens inverse, d'une petite quantité, pour amener l'armature à la position correspondant au maximum de sensibilité. Le démontage du récepteur constituant une opération très délicate nous déclinons toute responsabilité quand nous constatons qu'un appareil a été démonté." (Notice L.C. Haut-Parleur "L. Lumière" Modèle Conférencier, Paris, Société des Etablissements Gaumont, septembre 1928).

"Spécification ; récepteur téléphonique spécial de 2000 ohms, moteur du type électro-magnétique, monté avec aimant au cobalt à haute teneur. Palette très épaisse. Réglage par bouton moleté. Diaphragme plissé, en papier épais, préparé spécialement pour éviter toute influence hygrométrique. Diamètre du diaphragme : 66 cm. Monture en aluminium poli. Poids total 2 kg 135" (Notice L. G. Haut-Parleur "L. Lumière" Modèle Conférencier, Paris, Gaumont, mai 1928).

Bibliographie

Notice L.C. Haut-Parleur "L. Lumière" Modèle Conférencier, Paris, Société des Etablissements Gaumont, septembre 1928.

Notice L. G. Haut-Parleur "L. Lumière" Modèle Conférencier, Paris, Gaumont, mai 1928.
