Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

cellule photo-électrique en verre soufflé à vide contenant deux électrodes, une cathode constituée par deux surfaces en mica et une anode constituée d'un fil métallique ; douille à bayonnette de quatre branches

Auteurs

Informations non disponibles

Fabricants

Western Electric
[Chicago, Illinois, 1848 Larchmont Avenue]

Utilisateurs

Informations non disponibles

Distributeurs

Informations non disponibles

Sujet du modèle

Informations non disponibles

Objectif

Informations non disponibles

Taille de l'objet

Ouvert :
Longueur : 6 cm
Largeur : 6 cm
Hauteur : 10.5 cm

Fermé :
Longueur : 6 cm
Largeur : 6 cm
Hauteur : 10.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Longueur : 15 cm
Largeur : 8.5 cm
Hauteur : 8 cm

Remarques

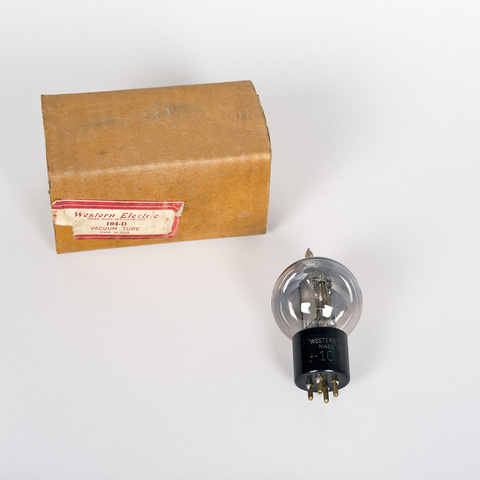

Marque : "Western Electric Made in U.S.A. 104 D". Sur la boîte : "Western Electric Trade Mark Reg. U.S. Pat. off. 104-D Vacuum Tube Made in U.S.A.".
"Normal filament current : 0,97 ampere. Normal filament voltage : 4 to 5. Normal plate voltage : 100 to 150. Normal grid voltage -15 to -30. Normal plate current 10 to 30 milliamperes. Plate to filament impedance : 1500 to 3000 ohms. Amplification constant : 2 to 3. Maximum safe plate voltage : 160" (Notice Important read carefully : Western Electric 104-D vacuum tube, New York, Western Electric Company, s.d.).
"This tube replaces the D-86327 tube and has been assigned the old number 104D. It includes an improved filament, a new mechanical design using transverse mica supports and is mounted in a dome type bulb. The electrical characteristics are essentially the same as for the D-86327 tube" (Bell System Practices, Western Electric 104D Vacuum, New York, Western Electric Company, 1941).
"La cellule photo-électrique, connue des physiciens depuis plus de 30 ans, n'est devenue que récemment un objet industriel. Une cellule photo-électrique est un organe dont la fonction est de transformer des variations d'énergie lumineuse en variations de courant électrique. La transformation se fait en utilisant la propriété que présentent les métaux et tout particulièrement les métaux alcalins, d'émettre des électrons sous l'action de la lumière. Ce phénomène (découvert en 1888 par Hallwachs) est ce qu'on appelle l'effet photo-électrique. Une cellule photo-électrique consiste en une ampoule de verre ou de quartz, à vide très poussé ou à remplissage de gaz inerte sous très faible pression, contenant deux électrodes : une cathode et une anode. La cathode est constituée par une surface métallique formée le plus souvent par dépôt d'une couche mince d'un métal alcalin, sur une partie de la paroi intérieure de l'ampoule ou sur un support distinct tel qu'une plaque métallique. [...]L'anode, en un métal dont la nature n'importe théoriquement pas, est formée d'un treillis, d'un fil ou quelquefois qu'une surface pleine. Chaque électrode est reliée par un fil traversant l'ampoule de façon parfaitement étanche, à une borne ou à une broche permettant de la connecter au circuit extérieur. Celui-ci comprend toujours une pile (ou batterie d'accumulateurs) d'une centaine de volts qui crée entre les électrodes un champ électrique dont l'effet est d'accélerer les électrons émis à la cathode et, dans le cas de la cellule à gaz, une résistance élevée d'au moins 100 000 ohms" (C. Roy-Pochon, Les cellules photo-électriques, caractéristiques et applications, Paris, Etienne Chiron, 1932, p. 8.)

Bibliographie

Bell System Practices, Western Electric 104D Vacuum, New York, Western Electric Company, 1941.
