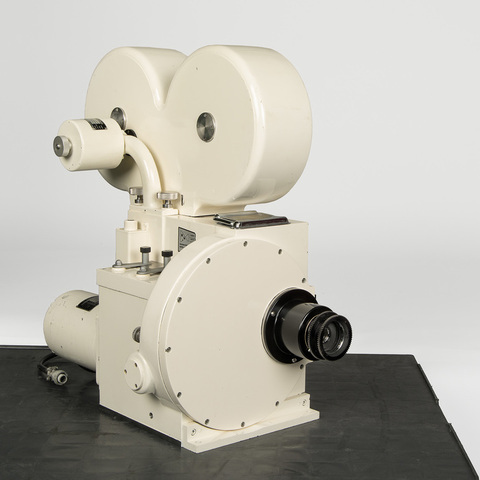

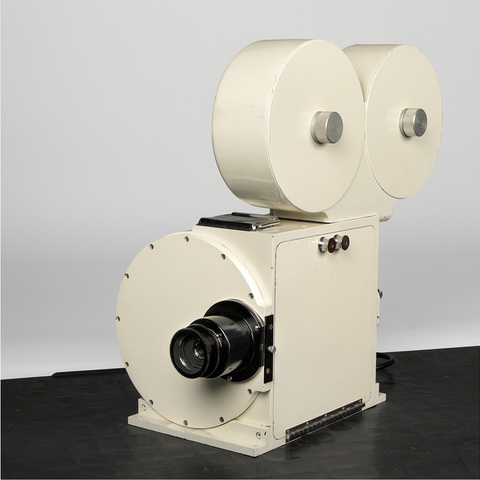

Caméra grande vitesse film 65 mm
N° Inventaire : AP-02-2404(1/8)
Collection : La Cinémathèque française
Catégorie d'appareil : Prise de vues cinématographiques
Nom du modèle : HS - 70 CA - R Camera System ; Cinerama
Numéro de fabrication : n° 58 ; n° C 15 861 - 1
Lieu de fabrication : Santa Monica, California, Etats-Unis
Année de fabrication : 1960
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil

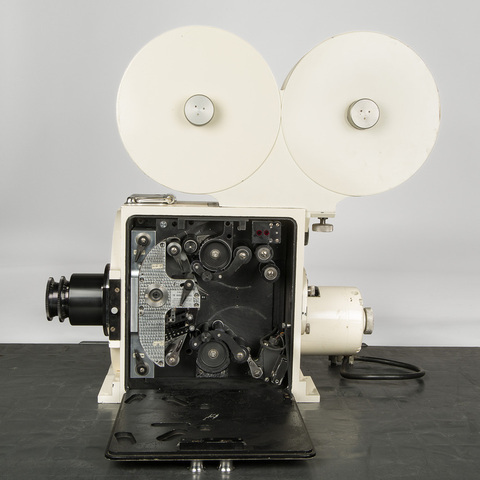

entraînement du film 65 mm par quatre griffes (deux de chaque côté du film) ; deux débiteurs dentés ; pompe à vide pour assurer la planéité du film ; vitesse de 10, 20, 40, 80 images par seconde ; changement de vitesse par deux leviers situés sur le corps de la caméra ; magasins débiteur et récepteur détachables pour 300 m de pellicule ; couloir passe-filtres ; obturateur à secteur variable ajustable de 2 à 90 degrés ; codage temps sur film par deux néons ; interrupteur de cassure et de fin de film ; compteur de film
Auteurs
Informations non disponibles
Fabricants
Benson-Lehner Corporation
Santa Monica, 1860 Franklin Street, California
Cinerama Camera Corporation
Santa Monica, 1860 Franklin Street, California
Utilisateurs
Informations non disponibles
Distributeurs
Informations non disponibles
Sujet du modèle
Informations non disponibles
Objectif
Kinoptik Paris Apochromat 1/2, F : 40 mm
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 62.5 cm
Largeur : 33 cm
Hauteur : 64.5 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marque : "BL Model HS 70 CA - R Serial 58. Benson-Lehner Corp. Santa Monica, Calif." Sur le moteur électrique : "Electric Motor Pulse Sync. Model 1680 - 1. serial 55. Voltage 208. Current 3,2. Speed 3600. H.P. 1. Freq. 60 CPS. Phase 3. General Design Inc. North Hollywood, Calif." Sur le moteur électrique des magasins : "Motor 15 821 E Model 1850 Serial 3. Voltage 208. Current 2 Amps. Freq. 60 CPS. Phase 3. Speed 1700. HP 3. General Design Inc. North Hollywood, Calif."
Un exemplaire semblable, portant la marque "Cinerama Motion Picture Camera", a été proposé à la vente à Christie's South Kensington, 16 octobre 2001, n° 14.
"La caméra modèle HS 70 A existe en 2 modèles, porte à droite ou à gauche... Le modèle HS 70 A est un grand format pouvant opérer à une vitesse maximum de 80 images/seconde... L'entraînement du film est à défilement discontinu, à griffes... Il y a 4 griffes, 2 de chaque côté du film. Pour assurer la planéité du film, il existe une pompe à vide... Interrupteur de cassure et de fin de film : ce contacteur fonctionne automatiquement quand le film casse où est épuisé. Quand il fonctionne, la puissance du moteur est coupée et le disjoncteur de marche joue alors sur celui-ci dans le temps prévu (1-25). Toute l'énergie de la caméra est alors coupée... Un moteur de tension a pour but de tendre et récupérer le film dans le magasin. Le moteur est automatiquement alimenté et coupé à partir du boîtier de commande. Le magasin peut contenir 300 mètres de film sur un noyau. Ce magasin se compose de deux compartiments (film vierge et film impressionné)... Le compartiment débiteur possède un frein qui maintient une tension constante sur le film quelle que soit la vitesse... La caméra modèle HS 70 a été désignée pour travailler en de dures conditions rencontrées en désert et sur les côtes. La peinture blanche recouvrant la caméra et les accessoires est étudiée pour réfléchir la chaleur. Poids : caméra, 50 kg ; moteur : 11 kg ; magasin, 11,5 kg ; moteur de tension, 4 kg. En ordre de marche : 81 kg." (Operations manual, publication n° 442, HS - 70A Camera System, 11 april 1960, Benson-Lehner Corporation, 1860 Franklin Street, Santa Monica, California.).
Bibliographie
Mode d'emploi Operations manual, publication n° 442, HS - 70A Camera System, 11 april 1960, Benson-Lehner Corporation, 1860 Franklin Street, Santa Monica, California.
