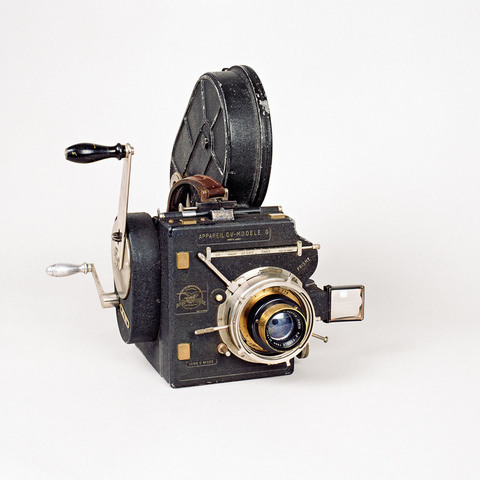

Caméra grande vitesse film 35 mm
N° Inventaire : CNC-AP-96-338
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Prise de vues cinématographiques
Nom du modèle : Appareil GV Modèle G
Numéro de fabrication : n° 665 Série 0
Lieu de fabrication : Paris, France
Année de fabrication : À partir de 1920
Brevet : André Debrie, B.F. n° 523 383, 31 août 1920 : "Perfectionnements apportés aux appareils de prise de vues cinématographiques à... +
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil

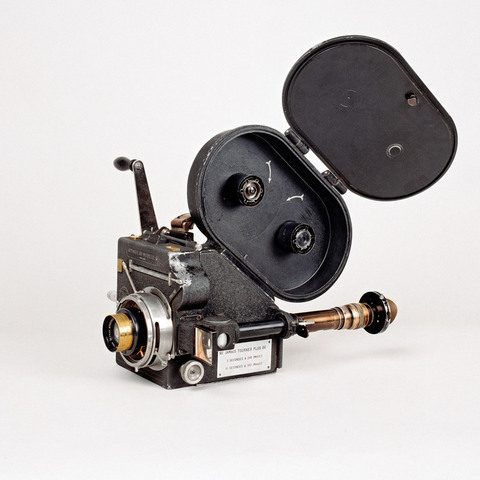

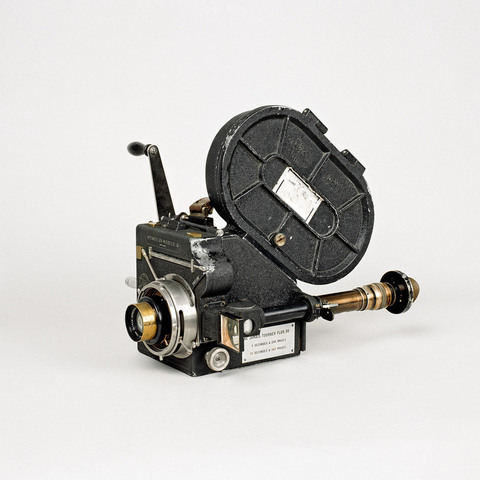

entraînement du film 35 mm par quatre griffes et quatre contre-griffes ; une bielle transmet à des leviers oscillants, porteurs des griffes d'entraînement, des mouvements alternatifs ; pignon de commande et quatre pignons multiplicateurs permettant de prendre de 16 à 240 images par seconde ; un débiteur denté ; obturateur interchangeable ; magasins débiteur et récepteur extérieurs pour 120 mètres de film ; viseur à prisme ; mise au point par prisme sur verre dépoli ; viseur à lentilles ; compteur de mètres ; compteur images/seconde avec rapports de ralenti ; volant ; niveau à bulle ; mise au point par barette de graduation
Auteurs
Labrély Georges Emile
Paris
Fabricants
Debrie, Etablissements André
Paris, 111-113 rue Saint-Maur
Utilisateurs
Labrély Georges Emile
Paris
Distributeurs
Debrie, Etablissements André
Paris, 111-113 rue Saint-Maur
Sujet du modèle
Informations non disponibles
Objectif

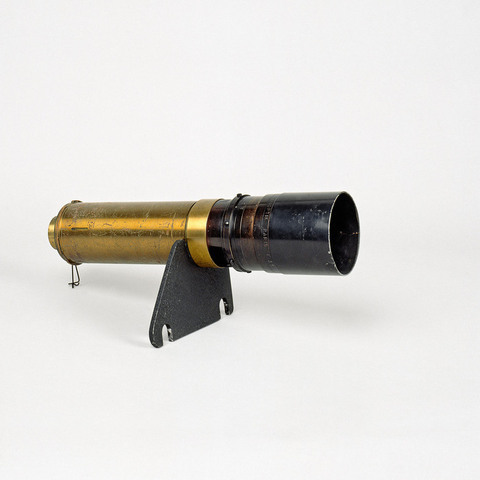

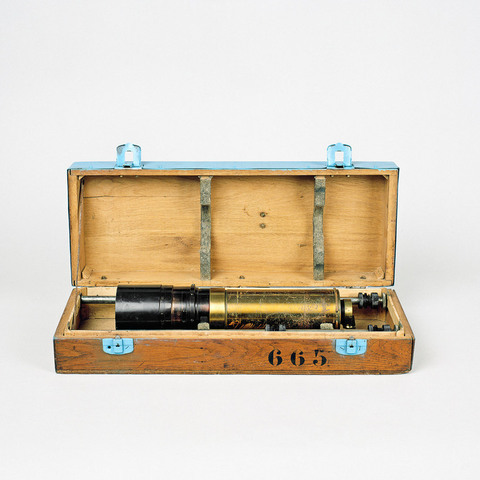

Apochromat Kinoptik Paris F. 2, Focale 75 mm n° 7626 ; objectif Spécial Ciné Kinoptik Paris F. 3,5 Focale 300 mm n° 11 048
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 27 cm
Largeur : 30.5 cm
Hauteur : 39 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
"G.V. Appareil de prise de vues à grande vitesse Debrie dit 'G.V.' (brevet Labrély). Le seul appareil au monde prenant jusqu'à 240 images à la seconde. G.V. s'actionne à la main, à la cadence normale. Volume réduit. Poids : 10 kgs 250. Mécanisme simple et solide. Boîte magasin amovible. G.V. indispensable pour l'étude et la décomposition des mouvements. Nombreuses applications dans les sciences, l'industrie, les sports. Utilisations actuelles : Motoculture - travail des socs, des dents de herses. Automobiles - études des moteurs, élasticité des ressorts de suspension, travail des pneus. Aviation - études des moteurs, travail de l'hélice, déformations des pales, gauchissement et flexions, départs, vols, atterrissages (...)" (Courrier cinématographique, 11 février 1922).
"Parmi l'emploi très varié des appareils 'G.V.' nous pouvons citer quelques problèmes très ardus tels que : causes de fonctionnement défectueux de ressorts de soupapes sur moteurs d'avions, causes de déréglage d'un tachymètre arrivé à une certaine vitesse, étude du 'shimmy' des automobiles montées sur pneus 'ballons', étude du pliage rationnel des parachutes d'avions par l'examen 'au Ralenti' de leur ouverture, étude des maladies nerveuses, etc., qui ont été résolus d'une façon parfaite et sans perte de temps" (Cinématographie 'au ralenti' appareils 'G.V.', Paris, Debrie, s.d., p. 2).
Bibliographie
Courrier cinématographique, 11 février 1922.
Cinématographie 'au ralenti' appareils 'G.V.', Paris, Debrie, s.d.
