Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

entraînement du film 35 mm en continu et par deux débiteurs dentés ; obturation par miroirs tournant (compensation optique) ; fréquence d'image maximum : format 18 x 22 mm, 2000 images/seconde, format 9 x 22 mm, 4000 images/seconde, format 6 x 7 mm, 18 000 images/seconde, format 4 x 4,5 mm, 40 000 images/seconde ; magasin intérieur pour 50 m. de film ; moteur électrique avec trois jeux de poulies interchangeables de différentes tailles ; téléobjectif 2,8/360 mm ; viseur avec objectifs interchangeables distance focale de 20 et 160 mm ; loupe de mise au point agrandissement 5 fois ; trépied bois et métal avec tête supportant la caméra, le moteur et un viseur ; tableau de distribution en coffret

Auteurs

Informations non disponibles

Fabricants

Pentazet Veb Kamera und kinowerke Dresden
Dresden A 21, Schandauer Strasse 76

Utilisateurs

Informations non disponibles

Distributeurs

Pentazet Veb Kamera und kinowerke Dresden
Dresden A 21, Schandauer Strasse 76

Sujet du modèle

Informations non disponibles

Objectif

téléobjectif 2,8 / 360 mm n° 5 571 164

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 120 cm
Largeur : 100 cm
Hauteur : 163 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque : "Pentazet 35".

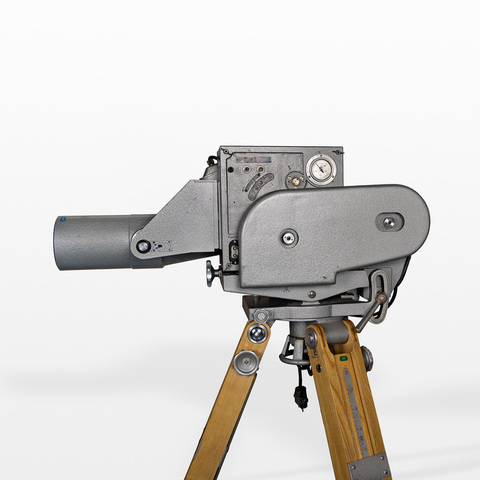

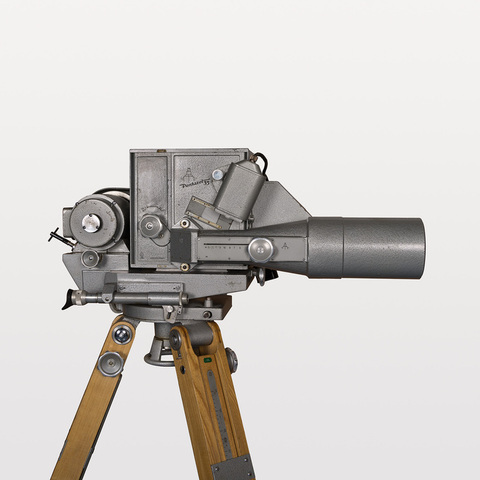

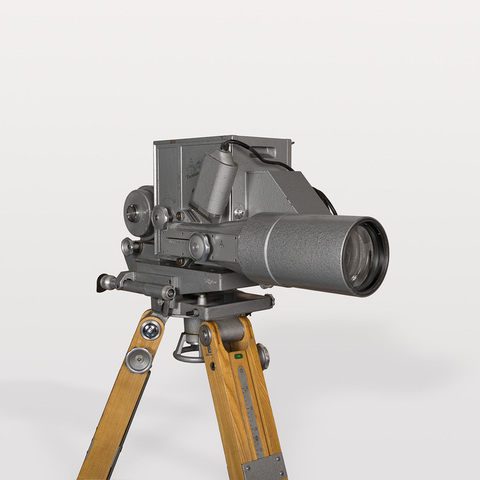

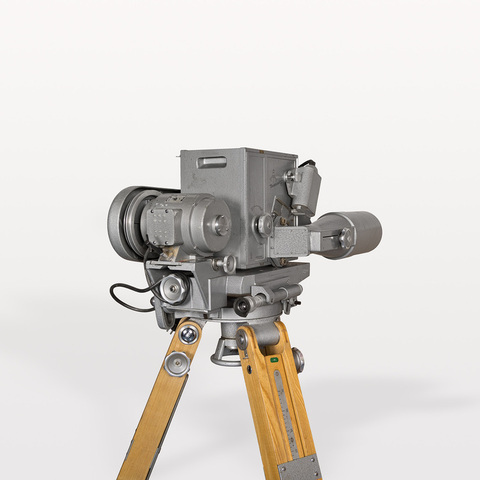

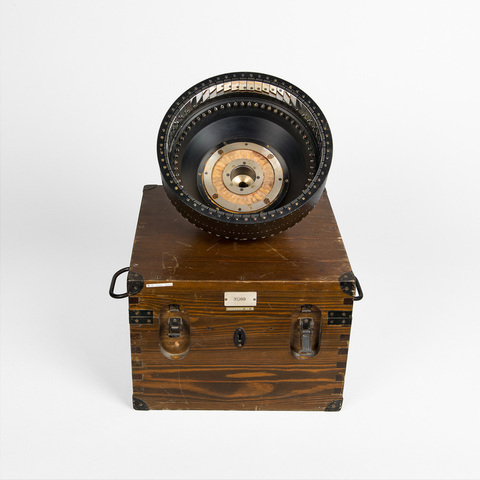

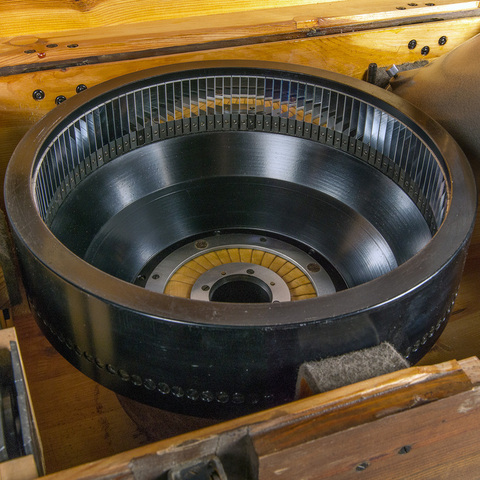

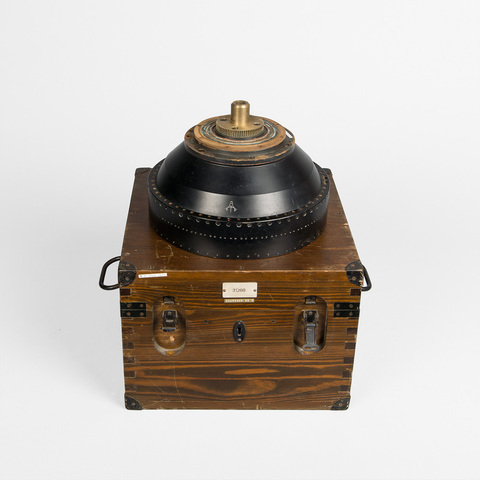

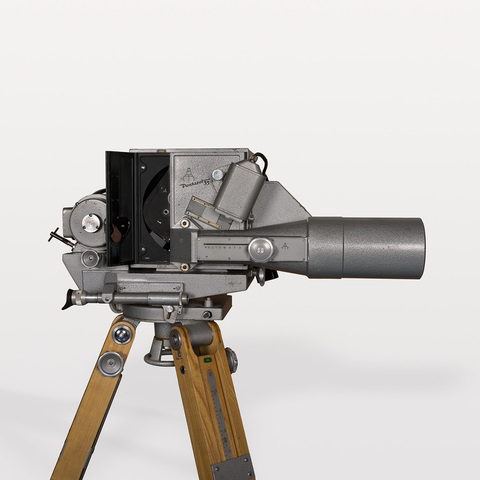

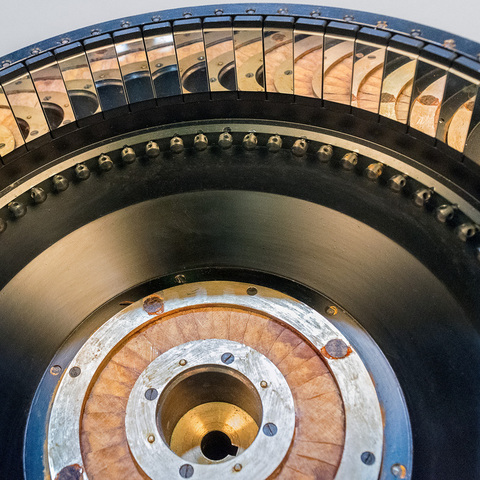

"La Pentazet 35 est une caméra de prise de vue sur film 35 mm prévue pour des fréquences d'images extrêmement élevées. Elle sert à observer le déroulement de processus très rapides qui, du fait même de leur grande vitesse, se soustraient à l'observation visuelle directe. Alors que la fréquence normale de prise de vue est de 24 images seconde, elle peut être augmentée, dans ce ralentisseur, jusqu'à plus de 80 fois cette valeur. [...] Le film défile à une vitesse constante dans la caméra en faisant suivre les rayons lmumineux par l'intermédiaire d'un miroir rotatif pour produire une image stationnaire. [...] L'entraînement de la caméra se fait par un moteur spécial à courant triphasé 220/380 volts à l'aide d'une courroie conique. Trois jeux de disques de commande interchangeable permettent de régler la fréquence d'images en six degrés. [...] La mise au point de la netteté sur le film s'effectue au moyen de la loupe de mise au point à grossissement 5x située à l'extérieur de l'appareil. Deux boutons de commande de la caméra permettent le réglage d'un diaphragme à iris situé dans l'objectif ainsi que du diaphragme à fente qui se trouve devant le couloir du film. Le pied spécial est très stable, il se compose de trois branches réglables en hauteur et sa tête supporte le moteur d'entraînement et la caméra de prise de vues. [...] Le magasin contient 50 m. de film et est pourvu de gorges qui s'ouvrent automatiquement lorsqu'on ferme la caméra. A la fréquence d'images la plus élevée dans la caméra, le film défile à 38 m/s. dans la caméra. Les tambours dentés tournent à 20 000 tours/minute.Pour permettre de déterminer la durée dans le temps d'un phénomène, on a prévu deux lampes au néon, logées dans un boîtier adaptable sur la caméra, et dont les points lumineux sont projetés à travers une optique spéciale sur le film à côté de l'image. Les impulsions de temps pour la première image au néon sont fournies par l'indicateur de repérage de temps. [...] La seconde lampe au néon permet d'enregistrer les impulsions spéciales venues de l'extérieur ou d'autres marquages pendant la prise de vues, sur le bord du film. L'évaluation des marquages de temps se fait en mesurant les écarts soit entre deux débuts, soit entre deux fins de traits. Le mesurage des marquages de temps peut éventuellement se faire à l'aide d'un microscope de mesure. Le tableau de commande en coffret sert à alimenter l'ensemble de l'appareillage et requiert un courant triphasé de 127/220 ou 220/380 volts. Tous les éléments de commande du ralentisseur sont logés dans le tableau de commande en coffret. [...] Le passage d'un format d'image à un autre s'effectue en changeant la couronne à miroirs qui porte les miroirs servant à transmettre les rayons lumineux. Pour le format 18 x 22 mm on utilise une couronne à 30 miroirs et pour le format 9 x 22 mm une couronne à 60 miroirs qui font partie de l'équipement de base de la caméra. Après avoir enlevé le dos de la caméra, on peut procéder très facilement au changement des couronnes. Pour les fréquences d'images plus élevées, nous fournissions sur demande spéciale des dispositifs supplémentaires qui se composent des pièces suivantes : a) Couronne à 90 miroirs pour le format 6 x 22 mm, cache coulissant, lentille de champ et triple dispositif à prismes servant à diviser l'image transversalement à la direction de défilement du film. Utilisé avec la couronne à 90 miroirs, ce dispositif permet de prendre jusqu'à 18 000 images/seconde pour une format d'image de 6 x 7 mm. b) Couronne à 120 miroirs pour le format 4,5 x 22 mm, cache coulissant, lentille de champ et quintuple dispositif à prismes. Ce dispositif permet d'augmenter la fréquence d'images jusqu'à 40 000 images/seconde pour un format de 4 x 4,5 mm. [...] Un système de chauffage incorporé permet la prise de vues à des températures allant jusqu'à - 30° C. [...] Un tachymètre placé au dos de la caméra permet de lire approximativement la fréquence d'images employée chaque fois" (Ralentisseur 35 mm Pentazet 35, Pentazet, s.d.).

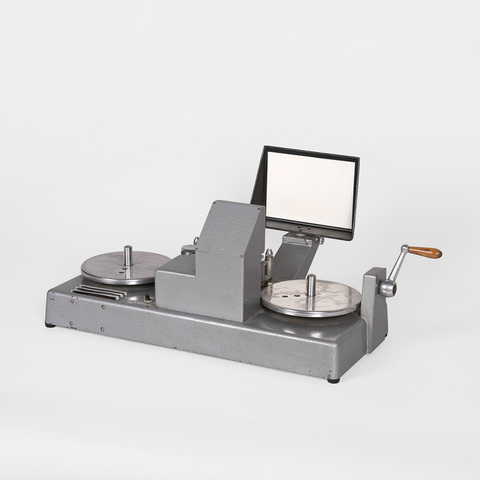

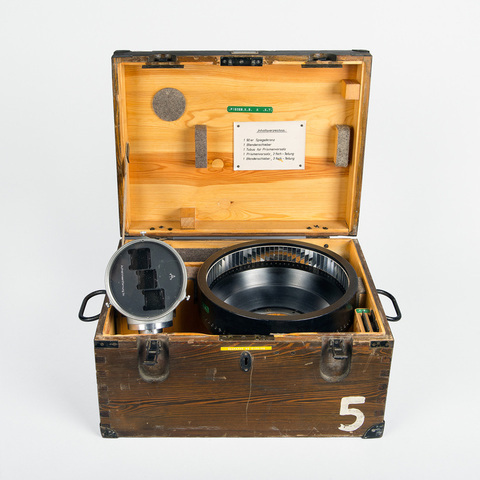

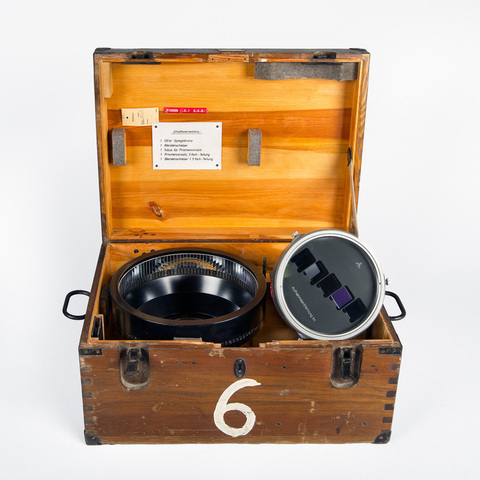

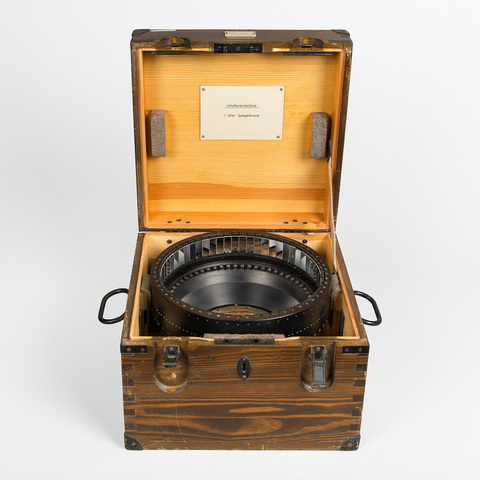

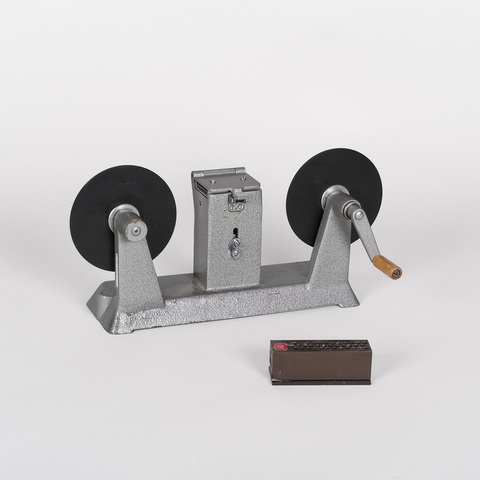

"La cassette double se compose de deux chambres. La pellicule non exposée est tirée par le tambour à dents supérieur hors de la première chambre et passe derrière la fenêtre pour l'exposition. Ayant été exposée, elle passe par le tambour à dents inférieur pour entrer ensuite dans la deuxième chambre, où elle est enroulée. La cassette double contient 50 m. de pellicule et est munie de dispositifs spéciaux automatiques pour tenir la pellicule, qui s'ouvrent automatiquement. Pour de courtes bandes de pellicule jusqu'à 25 m. on emploie un dispositif particulier pour les mettre dedans. Avec la fréquence d'image maximum indiquée pour chaque format la pellicule passe par la caméra avec une vitesse de 38 m/s. Les tambours à dents ont une vitesse de 20 000 tours/min. Pour qu'on puisse évaluer le temps nécessité pour les prises de vues par rapport à la quantité, il y a deux lampes ponctuelles à lueur de décharge (placées dans un boîtier qu'on peut appliquer au corps de la caméra), dont les points lumineux sont représentés sur la pellicule, à côté de l'image, par un dispositif optique particulier. [...] L'installation complète, avec les dispositifs additionnels, est placée dans sept coffres pour le transport, ayant un poids d'environ 350 kg." (Ralentisseur ZL1, Veb Kamera und Kinowerke, Dresde, 1953).

Bibliographie

Ralentisseur 35 mm Pentazet 35, Dresde, Pentazet, s.d.
Ralentisseur ZL1, Veb Kamera und Kinowerke, Dresde, 1953.
Pentacon Pentazet 35, Zeitdehner-Kamera 35 mm, Dresde, Pentazet, 1966.
La Cinématographie française, technique et matériel, n° 1929, 26 août 1961, p. I-II.
