Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

entraînement du film 35 mm par croix de Malte à bain d'huile ; prise de vues 120 images seconde ; deux débiteurs dentés ; optique réglable de l'extérieur

Auteurs

Informations non disponibles

Fabricants

Pierre Victor Continsouza
Paris, 9 rue des Envierges

Etablissements Pierre Victor Continsouza
Paris, 403 rue des Pyrénées

Utilisateurs

Informations non disponibles

Distributeurs

Pathé Consortium Cinéma
Paris, 67 rue du Faubourg Saint-Martin

Sujet du modèle

Informations non disponibles

Objectif

absent

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 21.5 cm
Largeur : 22.5 cm
Hauteur : 30.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

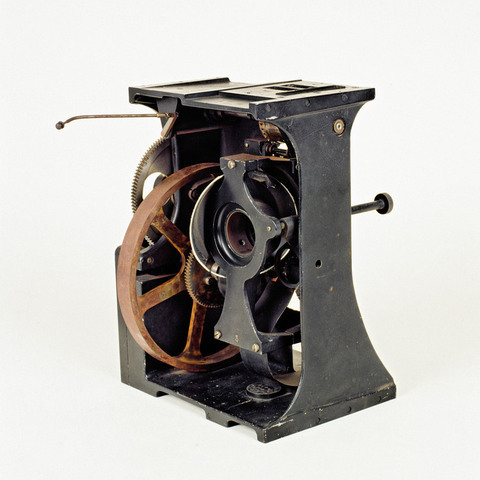

Mécanisme seul.

"Appareil à prise de vues rapide. 120 images à la seconde. Cet appareil construit avec la plus haute précision, permet la prise de vues à grande vitesse, il tourne 8 fois plus vite que les appareils ordinaires et donne des projections ralenties parfaites. Sa fixité, sa stabilité, sa facilité de chargement et d'entraînement sont parmi ses principales qualités et en font l'appareil "ralentisseur" le plus prisé sur le marché" (Catalogue Pathé Consortium Cinéma, Appareils cinématographiques, s.d. (c. 1920)).

"Appareil prise de vues rapide "Pathé" photographiant 120 images à la seconde, pour vues dites "ralenties". Cet appareil tourne 8 fois plus vite que les appareils prise de vues ordinaires et permet d'obtenir des vues ralenties parfaites. Stabilité, fixité, facilité de chargement. L'appareil est livré sans pied avec 1 objectif Tessar Krauss F. 50 mm, 2 boîtes magasin, 1 viseur, 2 manivelles, prix 12 150 Frs. L'appareil prise de vues rapide, photographiant un grand nombre d'images, 120 et même 150 à la seconde, doit posséder un système d'entraînement dans lequel la vitesse des organes ne soit pas incompatible avec la résistance de l'appareil et des perforations du film ; cet appareil doit permettre, en outre, d'obtenir un temps d'exposition suffisant pour que le film puisse être impressionné, dans des conditions d'éclairage normal. Les appareils prise de vues qui possèdent, comme mode d'entraînement de la pellicule, le système à griffes, ayant l'inconvénient de détériorer les perforations lorsqu'on opère à grande vitesse, il a fallu chercher un autre mode d'entraînement. On a adopté un dispositif d'entraînement à croix de Malte dans lequel le plateau d'entraînement porte trois doigts d'arrêt ; de ce fait, on obtient, sans changer la vitesse des autres organes, dans le même temps qui eut été nécessaire avec un seul doigt, trois périodes d'escamotage et trois périodes de repos, au lieu d'une période d'escamotage et d'une période de repos. Afin de la synchroniser avec la vitesse d'entraînement, il a fallu augmenter la vitesse de l'obturateur. Pour réduire au minimum cette augmentation, on a adopté un obturateur à deux ailes couvrantes. On a conservé, comme vitesse de la manivelle, 120 tours à la minute. Le débiteur unique est un tambour de 8 images. Les différents régimes de vitesse des organes principaux sont : Manivelle, 120 tours à la minute. Débiteur, 900 tours à la minute. Plateau d'entraînement, 2400 tours à la minute. Obturateur, 3600 tours à la minute. La Croix de Malte de l'appareil à prise de vues rapide est la même que celle des appareils projecteurs Pathé. Pour remédier à l'inertie du film, pendant son déplacement, on a adopté sur le tambour de croix, des dents d'une épaisseur égale aux dimensions des trous de la perforation. L'emploi de dents remplissant les trous de la perforation nécessite de réduire au minimum le nombre de dents en prise. On a conservé seulement deux dents de chaque côté du tambour et réduit proportionnellement la longueur du patin. Pour réduire autant que possible le freinage du film, on a maintenu le châssis presseur à une distance des couloirs supérieure à l'épaisseur du film de quelques centièmes de millimètres seulement. Le film est maintenu en bonne position sans être pressé. A cause de cette particularité, il est recommandé de ne pas utiliser, avec cet appareil, des films présentant des collures. [...] On a adopté un obturateur de forme tronconique placée de telle sorte que ses génératrices viennent, pendant sa rotation, tengenter un plan vertical parallèle au plan du film et aussi rapproché que possible de ce dernier. Grâce à la forme et à la disposition de l'obturateur, la durée d'exposition d'un point du film est de 1/320 de seconde. Objectif : Tessar-Krauss de 50 mm F. 3,5" (Etablissements Continsouza, Appareil prise de vues rapide "Pathé" photographiant 120 images à la seconde, pour vues dites "ralenties", Paris, s.d.)

Bibliographie

Catalogue Pathé Consortium Cinéma, Appareils cinématographiques, s.d. (1920).
