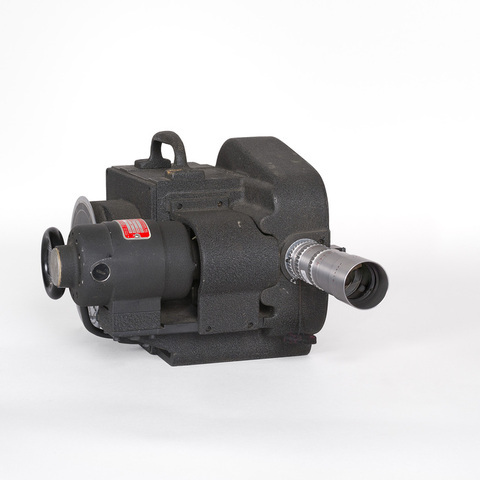

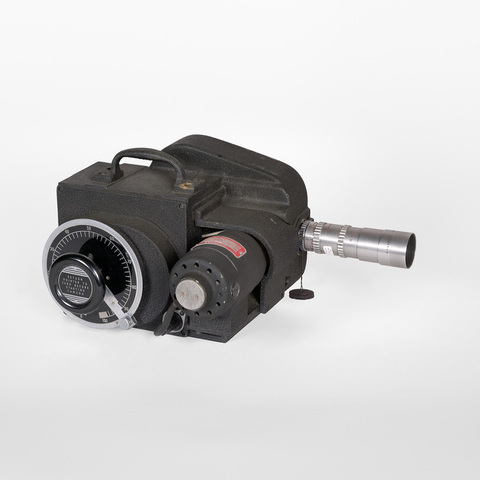

Caméra grande vitesse film 16 mm

N° Inventaire : CNC-AP-96-581

Collection : Centre national du cinéma et de l'image animée

Catégorie d'appareil : Prise de vues cinématographiques

Nom du modèle : Kodak High Speed Camera

Lieu de fabrication : Rochester, New York, Etats-Unis

Année de fabrication : 1946

Fiche détaillée

Type de l'appareil

entraînement du film 16 mm en continu ; deux débiteurs dentés ; obturation par compensation optique (lame de verre à faces parallèles maintenue dans une monture cylindrique en acier, formant un obturateur à boisseau monté sur le pignon d'entraînement des débiteurs, et tournant derrière l'objectif, permettant des prises de vues de 1000 à 3200 images/seconde) ; emplacement intérieur pour deux bobines de 30 mètres de film 16 mm ; moteur électrique 115 volts incorporé ; rhéostat variateur de vitesse ; viseur sur film ; compteur de mètre ; interrupteur ; lampe à décharge intérieure, servant à impressionner des marques sur le bord du film pour mesurer la vitesse du mouvement

Auteurs

Informations non disponibles

Fabricants

Eastman Kodak Company
Rochester, New York

Utilisateurs

Informations non disponibles

Distributeurs

Kodak-Pathé, Société anonyme
Paris, 39 avenue Montaigne et 17 rue François Ier

Sujet du modèle

Informations non disponibles

Objectif

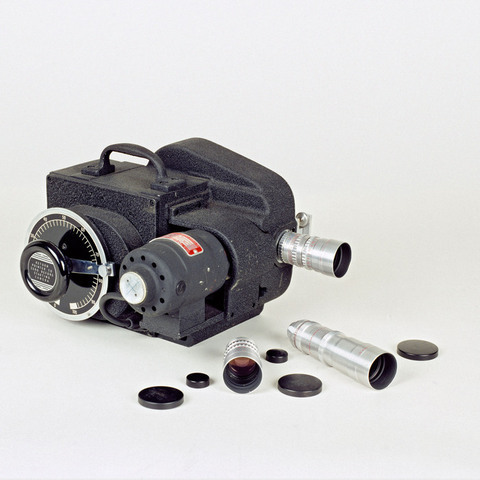

Kodak Cine Ektar Lens 102 mm f : 2,7 RM699 L ; Kodak Cine Ektar Lens 25 mm f : 1,9 L. RY 110 ; Kodak Cine Ektar Lens 63 mm f : 2 RM1365 L ; Kodak Cine Ektar Lens 63 mm f : 2 RE215 L

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 32 cm
Largeur : 30 cm
Hauteur : 24 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Avec un second objectif Kodak Ciné Ektar monté sur la porte de l'appareil, on peut enregistrer simultanément l'image du sujet et celle d'un tube cathodique. Appareil présenté à Paris le 10 janvier 1947 par la société Kodak-Pathé.

"Chaque film enregistré par la High Speed Camera comprend plusieurs milliers d'images représentant individuellement un instantané très bref du mouvement du sujet. Ces images sont enregistrées à une fréquence pouvant atteindre 3200 (x) par seconde, fréquence suffisamment rapide pour étudier la plupart des problèmes industriels se rapportant au mouvement d'éléments mécaniques ou de fluides. Elles constituent en outre un enregistrement permanent susceptible d'être observé, étudié et mesuré à plusieurs reprises" (Kodak High Speed Camera, Appareil cinématographique à grande fréquence, Paris, Kodak-Pathé, s.d.).

"Le principe appliqué est celui de la compensation optique par lame rotative à faces parallèles : cette lame est montée dans le plan diamétral d'un obturateur à boisseau usiné dans un même bloc d'acier avec son axe et le pignon d'entraînement des débiteurs dentés. Le rapport des engrenages interposés entre l'axe de l'obturateur à lame et les axes de débiteurs est déterminé de façon à faire correspondre exactement la vitesse de déplacement du film à la déviation d'image provoquée par la rotation de la lame. La caméra est entraînée par un moteur universel équilibré dynamiquement pour éviter toute vibration ; à côté du moteur se trouve monté un rhéostat de contrôle à pré-réglage, lequet permet le démarrage progressif jusqu'à la vitesse de régime fixée par la valeur de la résistance restant en série avec le moteur ; un interrupteur à commande automatique coupe le courant sur le moteur lorsque le film s'est déroulé, afin d'éviter toute accélération nuisible. La caméra est équipée normalement avec un objectif de 62 mm ouvert à f/2,7, avec surfaces traitées ; l'appareil reçoit les bobines de 30 m de film 16 mm. Un tube de visée permet la mise au point sur le film" ("Une caméra d'ultra-cinéma pour 500 à 3000 images-seconde", Bulletin de l'AFITEC, n° 1, 1947, p. 18).

Bibliographie

Kodak High Speed Camera, Appareil cinématographique à grande fréquence, Paris, Kodak-Pathé, s.d.

How to Operate the Kodak High Speed Camera, Rochester, Eastman Kodak Company, s.d. (1954).

High Speed Motion Picture Making in Industry for Studying and Improving Products and Processes, Kodak High-Speed Camera, Rochester, Eastman Kodak Company, s.d.

"Une caméra d'ultra-cinéma pour 500 à 3000 images-seconde", Bulletin de l'AFITEC, n° 1, 1947, p. 18
