Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

entraînement du film super 16 mm par griffe et contre-griffe ; obturateur 180° ; magasin co-axial débiteur et récepteur 120 m. détachable ; visée réflexe grossissement 12 fois orientable des deux côtés de la caméra avec compensation automatique du redressement d'image par prises à cardan ; poignée avec interrupteur pouvant se mettre à gauche et à droite de l'appareil ; moteur électrique continu 12 v. incorporé avec commande électronique incorporée ; moteur quartz incorporé pour régulation du moteur et pilotage de synchronisme ; voyant de sécurité dans le viseur en cas de désynchronisation ; cellule incorporée CDS visible dans le viseur ; compteur de mètres et images, indicateur ASA et DIN

Auteurs

Informations non disponibles

Fabricants

Arnold et Richter Arriflex
Munich, Türkenstrasse 89

Utilisateurs

Informations non disponibles

Distributeurs

Arnold et Richter Arriflex
Munich, Türkenstrasse 89

Sujet du modèle

Informations non disponibles

Objectif

absent

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 38 cm
Largeur : 23 cm
Hauteur : 24 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

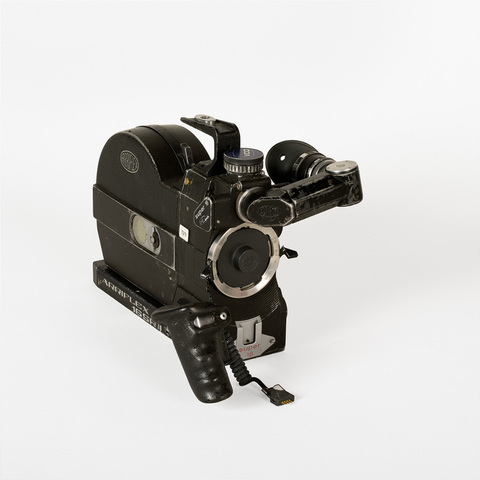

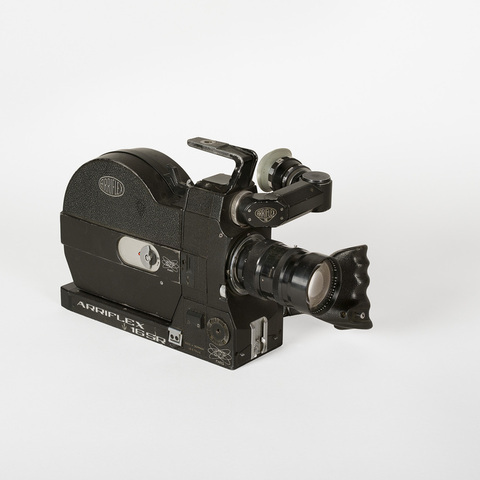

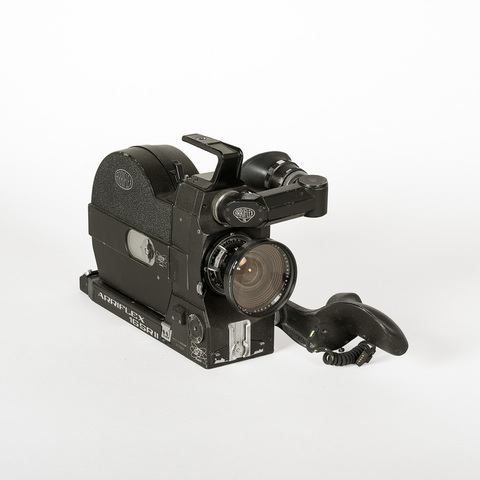

Marque : "Arriflex 16 SR II".

"Grâce à une base plane, à une poignée droite-gauche à rotation instantanée, l'Arriflex 16 SR est aisément et indifféremment portable sur l'épaule droite ou l'épaule gauche, et peut avoir la visée en position, sans basculement d'image, aussi bien pour l'oeil droit que pour l'oeil gauche. Le viseur, dont la sortie optique se trouve dans l'axe de la caméra, pivote et s'oriente dans les trois dimensions, avec une compensation automatique du redressement d'image par utilisation de prismes à cardan, sans aucun accessoire. Une bonne fixité est assurée par un système d'entraînement du film à griffe et contre-griffe. Lorsque le magasin est en place, un dégagement se forme automatiquement dans le couloir de façon à laisser le film circuler librement. Seule la surface correspondante à la fenêtre d'exposition est maintenue dans le plan focal au moyen d'un presseur. L'entraînement du mécanisme est assuré par un moteur à haut rendement à courant continu (batterie en nickel cadmium de 12 v.). Un quartz incorporé assure la régulation du moteur et le pilotage de synchronisation avec n'importe quels types d'enregistreurs. Un voyant de sécurité s'allume dans le viseur en cas de désynchronisation ; il n'a aucune influence sur l'image. [...] Un dispositif électronique assure l'arrêt de l'obturateur toujours en position de visée" (Le Film Français, n° 1658, 31 décembre 1976, p. 21).

Bibliographie

"Arriflex 16SR Camera since Photokina 1972", American Cinematographer, december 1973, p. 1546-1587.
American Cinematographer, December 1972.
American Cinematographer, October 1979, p. 1014-1015.
Jon Fauer, The 16SR Book, A Guide to the System, Blauvelt, New York, Arriflex Corporation, 1986.
"Professionelle 16 mm kamera für universellen Einsatz in Film und Fernsehen : Arriflex 16 SR", Fernseh und Kino-Technik, n° 8, 1976, p. 255-261.
Le Film Français, n° 1658, 31 décembre 1976, p. 21.
Notice anglaise Arriflex 16 SR, München, Arnold & Richter, s.d.
Notice française Arriflex 16 SR, München, Arnold & Richter, s.d.
