Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

entraînement du film 9,5 mm par deux griffes ; emplacement intérieur pour un magasin débiteur et récepteur (15 m. de film) ; cellule photo-électrique ; moteur à ressort ; monovitesse 16 images-seconde ; viseur à lentille ; compteur métrique visible dans le viseur ; déclencheur à trois positions cinéma, vue par vue, marche continue ; manche en plastique et poignée

Auteurs

Informations non disponibles

Fabricants

Som Berthiot Société d'optique et de mécanique de haute précision
Paris, 125 bd Davout

EPC Ercsam Pathé Cinéric
Joinville-le-Pont, 14 rue de la Plage

Utilisateurs

Informations non disponibles

Distributeurs

EPC Ercsam Pathé Cinéric
Paris, 221 rue Lafayette

Sujet du modèle

Informations non disponibles

Objectif

Som Berthiot H 57 676 Cinor B, f : 2,5 F : 20

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 13.5 cm
Largeur : 5 cm
Hauteur : 26 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

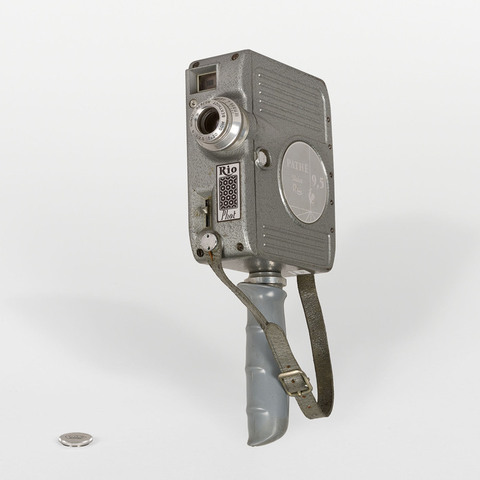

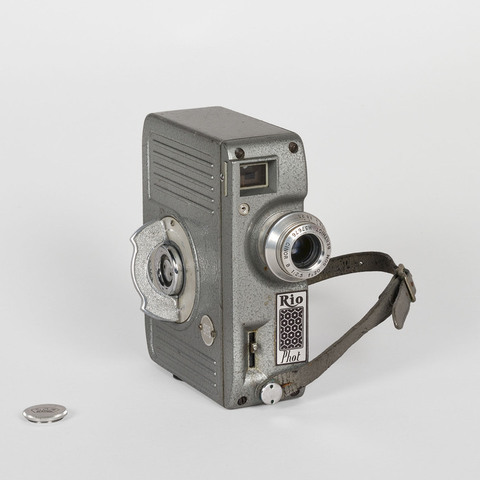

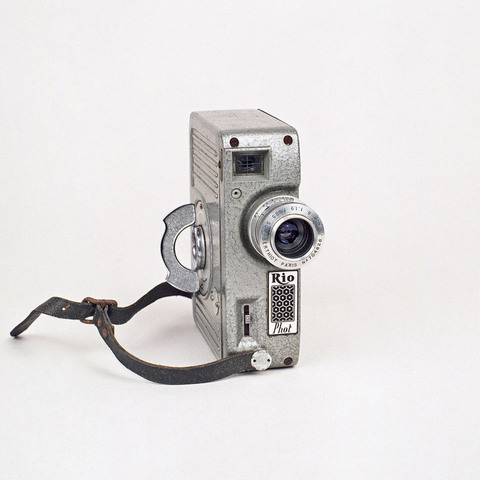

Marque : "Pathé Webo Rio 9,5".

"La plus simple et la moins chère des caméras de classe à cellule permanente couplée. Posemètre à cellule photo-électrique permanente placée derrière l'objectif et donnant ses indications à l'arrêt comme en marche. Vous pouvez corriger les modifications d'éclairage en cours de prise de vues. Couplage automatique de la cellule avec tous les objectifs aux pas et tirage standards (GPS) y compris le Pan Cinor Som Berthiot et zoom Angénieux. Le Riophot emploie les chargeurs magazines Kodak-Pathé contenant 15 m de film noir ou Kodachrome permettant deux mn de prise de vues. Ces chargeurs donnent la possibilité de changer d'émulsion en quelques secondes, même en plein soleil. [..] Carter : de forme parallélépidèdique en hydronallum moulé sous pression. Emaillage vermiculé gris clair à l'extérieur, bronzé noir et vernis cuit au four à l'intérieur. Pièces métalliques apparentes chromées. Cadence : monovitesse de 16 images-seconde. Image par image et marche continue. Pas de marche arrière. Commande : déclencheur à 3 positions verticlaes. De haut en bas : image par image - 16 i/s - marche continue. Pas de prise pour flexible. Obturateur à guillotine. Principe amélioré et couplé avec le fonctionnement de la cellule. Vitesse d'obturation en marche normale : 1/50e. Entraînement mécanique, clé de remontage à droite. Chaque remontage complet peut dérouler 5 m de film. Compteur d'images : gradué, mètre par mètre, de 0 à 15 m. Le chiffre, noir sur fond blanc, apparaît dans une fenêtre située à l'intérieur et au-dessus du viseur. Remise à zéro automatique par enlèvement du chargeur. Cellule photo-électrique située derrnière l'objectif et munie d'un compensateur oscillant qui évite les différences de sensibilité entre l'arrêt et la marche. Une aiguille, visible dans le champ du viseur, doit être maintenue par réglage du diaphragme sur un repère central rouge (pour une sensibilité de 10 ASA) ou latéral noir (sensibilité de 25 ASA). Viseur : type lunette de Galilée inversée. Un cadre extérieur orange indique le champ de l'objectif de 20 mm, un second cadre, transparent, délimite celui du téléobjectif de 50 mm. Pour le grand angulaire de 10 mm s'ajoute une lentille correctrice. Le viseur comporte un réticule blanc qui indique le centrage et permet de compenser la parallaxe qui ne devient sensible qu'en dessous de 2 mètres. [...] La Webo Rio-Phot sortie en mars 1960 dérive du modèle Webo Rio (sans cellule incorporée) apparu sur le marché en 1957 ("Fiche analytique de la Webo Rio-Phot", Cinéma chez soi, n° 35, juillet 1961, p. 161-163).

Bibliographie

Cinéma chez soi, n° 28, mai 1960 ; n° 29, juillet 1960 ; n° 33, mars 1961 ; n° 35, juillet 1961 ; n° 50, janvier 1964.
