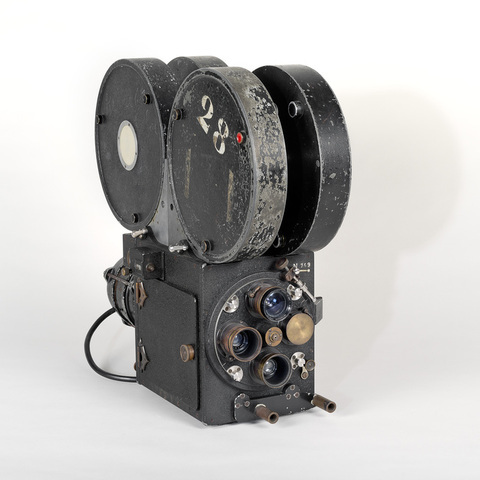

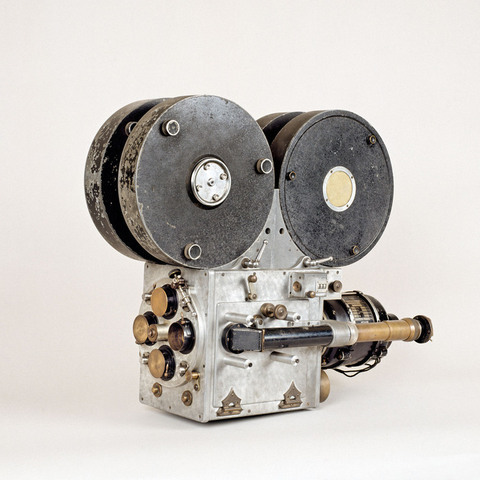

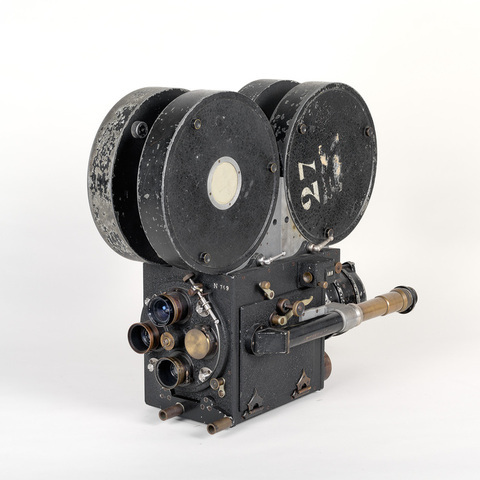

Caméra film 35 mm
N° Inventaire : CNC-AP-96-155
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Prise de vues cinématographiques
Nom du modèle : Caméréclair Radio 1932
Numéro de fabrication : n° 749
Lieu de fabrication : Paris, France
Année de fabrication : 1932
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil

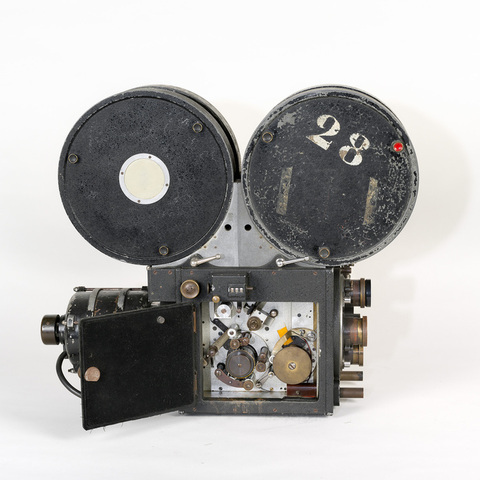

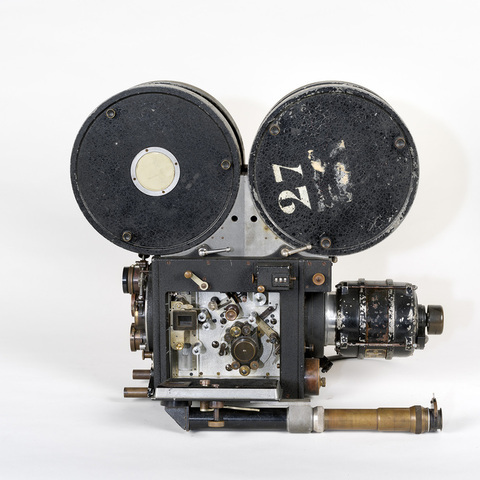

entraînement du film 35 mm par deux griffes ; deux débiteurs dentés ; emplacement pour deux magasins 300 mètres détachables débiteur et récepteur pour la prise de vues images ; emplacement pour deux magasins 300 mètres détachables débiteur et récepteur pour la prise de son ; moteur synchrone électrique commandant les deux pellicules son et image ; dispositif d'enregistrement sonore (Radio Cinéma système A. Fontanel) à densité variable ; modulateur-tube de décharges à trois électrodes ; tourelle rotative à quatre objectifs ; niveau à bulle ; prise électrique ; compteur de mètres
Auteurs
Méry Jean
Paris
Fontanel A.
Paris
Fabricants
Eclair-Tirage
Epinay-sur-Seine
Utilisateurs
Méry Jean
Paris
Fontanel A.
Paris
Distributeurs
Eclair, Société des Etablissements
Paris, 12 rue Gaillon
Sujet du modèle
Informations non disponibles
Objectif
Retrofocus type R2 n° 247 532 P. Angénieux, Paris, F. 24, I: 2,2 ; Type S2 n° 185 417 F. 32 I : 1,8 P. Angénieux, Paris ; Trianar F. 5 cm, I : 3 E. Krauss Paris n° 79 017
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 55 cm
Largeur : 24 cm
Hauteur : 38 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
"N° 749" gravé sur la face avant.
Appareil vendu en deux versions : modèle sonore (1932) et modèle muet (1933).
"[...] Le Caméréclair Radio 1932, premier appareil portatif français de prises de vues et de sons simultanés. L'installation complète comprte : 1. le Caméréclair-Radio proprement dit avec son pied. 2. Une boîte d'amplification munie de deux écouteurs. 3. Une batterie d'accumulateurs. 4. Un microphone Siemens. [...] Le dispositif optique à grande luminosité donne sur la pellicule l'image d'une fente éclairée par la lampe à lueur. Cette fente placé dans un endroit absolument hermétique est ainsi complètement à l'abri des poussières. Un microscope facilite la mise au point et permet d'obtenir sur la pellicule une fente lumineuse de 1,5 centièmes de millimètre d'épaisseur. L'ensemble du dispositif est parfaitement rigide et l'enregistrement est ainsi à l'abri des vibrations possibles de la caméra. Enfin le tambour d'entraînement de la bande son étant solidaire de celui de la bande image, un synchronisme parfait est obtenu" (La Technique cinématographique, n° 12, décembre 1932, p. 545-550).
"Caractéristiques du dispositif d'enregistrement sonore licence Radio Cinéma (système A. Fontanel). Le système optique à prisme, de grande luminosité, définit sur la pellicule l'image de 1,5 centièmes de millimètre d'épaisseur d'une fente matérielle placée dans un milieu à l'abri des corps étrangers risquant de l'obstruer. La mise au point de cette image se fait par un organe spécial à grande course et un microscope de contrôle. L'ensemble du système optique est parfaitement rigide et l'enregistrement n'est pas influencé par des vibrations éventuelles de la caméra. Le modulateur de lumière est un tube de décharges à 3 électrodes. Il possède au maximum les qualités nécessaires, tant en ce qui concerne la consommation, la puissance modulée absorbée, et les grands écarts de brillance, que la permanence de ces qualités. Le tube à décharges est monté et centré dans un support amovible dont deux exemplaires sont livrés, afin d'avoir toujours en réserve en cas d'accident un tube prêt à fonctionner instantanément. L'amplificateur est en forme de valise facilement transportable, son poids n'excédant pas 35 kg. Il comporte deux entrées de microphones attaquant chacun au 1er étage un potentiomètre en T à impédance constante sur chacun d'eux, un potentiomètre général, puis trois étages d'amplification. L'amplification utile est de l'ordre de 130 décibels et l'afaiblissement de 100 décibels. Toutes les lampes sont à chauffage indirect et antimicrophoniques. Le contrôle d'écoute se fait sur un ou deux casques, témoins des défauts éventuels du modulateur. [...]" (Brochure Caméréclair-Radio, Paris, Ch. Jourjon, Eclair, s.d.).
Bibliographie
La Technique cinématographique, n° 11, novembre 1932, p. 506.
La Technique cinématographique, n° 12, décembre 1932, p. 545-550.
La Technique cinématographique, n° 43-44, juillet-août 1934.
Brochure Caméréclair-Radio, Paris, Ch. Jourjon, Eclair, s.d.
Notice concernant l'emploi du Caméréclair 300 mètres (Images & Sons), Paris, Eclair, s.d.
