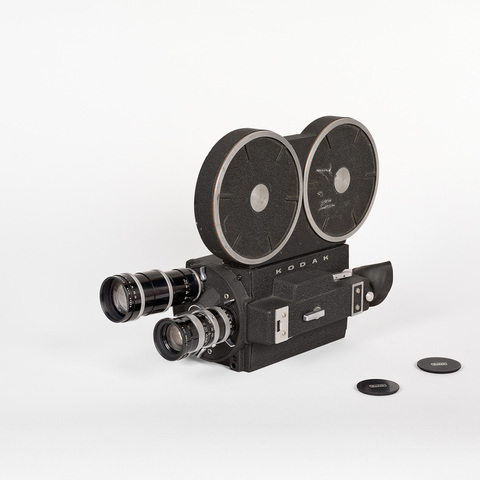

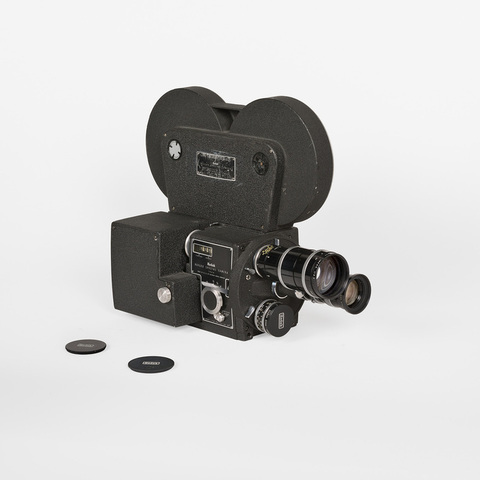

Caméra film 16 mm
N° Inventaire : CNC-AP-13-1132
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Prise de vues cinématographiques
Nom du modèle : Kodak Reflex Special Camera 16 mm Model 1
Numéro de fabrication : n° 1141 ; magasin n° 1231
Lieu de fabrication : Rochester, N.Y., Etats-Unis
Année de fabrication : 1961
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil

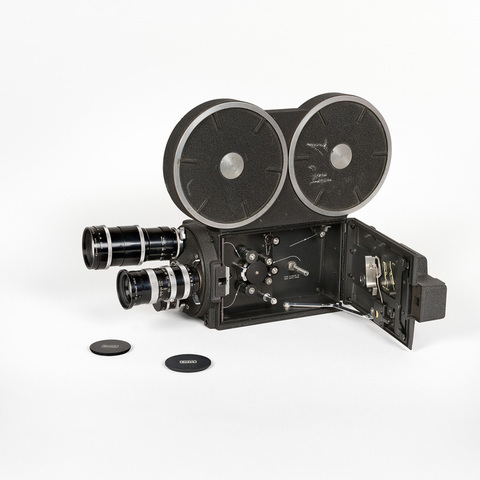

entraînement du film 16 mm par une griffe ; un débiteur denté ; magasin 400 pieds débiteur et récepteur supérieur ; tourelle à toirs objectifs ; visée réflex avec agrandisseur ; moteur électrique détachable 115 v. synchrone pour cadence 24 images seconde ; obturateur réglable ; compteur de pieds et d'images
Auteurs
Informations non disponibles
Fabricants
Eastman Kodak Company
Rochester, New York
Utilisateurs
Informations non disponibles
Distributeurs
Eastman Kodak Company
Rochester, New York
Sujet du modèle
Informations non disponibles
Objectif
Kodak ciné Ekton lens 150 mm f. 2.7 RD 1717 Kodak ciné Ekton zoom lens 17.5 - 70 mm f. 2.2 RU 1785 Kodak ciné Ekton lens 25 mm f. 1.4 RD 331
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 43 cm
Largeur : 23 cm
Hauteur : 34 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marque : "Kodak Reflex Special Camera 16 mm Made in USA by Eastman Kodak Company Model 1 T.M. Reg. U.S. Pat. off.". Sur le moteur : "Kodak synchronous motor drive, model 1J for Kodak Reflex Special Camera. Made in Rochester N.Y. USA by Eastman Kodak Company T.M. reg. U.S. Pat. Off. 115 volt 50 cycle 1 Amp." Sur le magasin : "Kodak 400 foot film chamber Kodak special camera Made in Rochester N.Y. U.S.A. by Eastman Kodak Company T.M. Reg. U.S.A. Pat. off."
"Cette nouvelle caméra conçue pour le professionnel vient d'être présentée aux U.S.A. et nous arrive aujourd'hui à l'occasion de la Biennale au stand Kodak. Avant d'entreprendre la fabrication du prototype elle est demeurée à l'état de projet pendant 10 ans. Elle est destinée au service des cinéastes des stations de télévision ; des cameramen d'actualités, des services de production de films attachés à l'industrie, aux centres d'essai, etc. [...] Adaptation aisée au système d'enregistrement magnétique simple utilisant le film prémagnétisé. Visée réflexe : son viseur est capable de fournir une mise au point sur le dépoli de telle sorte qu'elle correspond à l'image du film. Ainsi le réglage du viseur optique amène l'image au point sur le film. L'oculaire de visée est ajustable aux différentes capacités de vue de l'opérateur : agrandissement de 10 à 1 et aussi de 20 à 1 pour une netteté rigoureuse, pour la photographie d'objets très petits par exemple. Obturateur à levier pour blocage de lumière du viseur. Moteur : standard 110 v. synchrone pour la cadence 24 im. sec. Il peut être remplacé par un moteur à vitesse variable de 8 à 64 images sec. ou par un moteur destiné aux mouvements image par image de l'animation. Une innovation : c'est ce que les ingénieurs appellent un intervalle de fenêtre (space gate) spécialement destiné à conserver une bonne planéité au passage du film dans le couloir d'exposition : espace libre de 0,007 entre la fenêtre et le galet presseur. On élimine donc virtuellement la possibilité de coincer ou de rayer le film, ce qui sera très utile lors de l'emploi des émulsions couleur les plus épaisses" (Technicien du film, n° 77, 15 novembre 1961, p. 14).
Bibliographie
Technicien du film, n° 77, 15 novembre 1961, p. 14.
