Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

entraînement du film 16 mm par deux griffes ; deux débiteurs dentés ; magasin co-axial débiteur et récepteur 120 m détachable et à accrochage instantané ; visée reflexe par miroir oscillant à demi-vitesse ; loupe de visée avec réglage dioptrique et obturateur oculaire ; poignée ; porte-gélatine ; moteur électrique 0,8 ampère 12 volts

Auteurs

Informations non disponibles

Fabricants

Etablissements Pierre Angénieux
Saint-Héand

Soremec-Cehess Département Eclair International
Paris, 14 rue Gaillon

Utilisateurs

Informations non disponibles

Distributeurs

Eclair International Diffusion S.A.
Paris, 12 rue Gaillon

Sujet du modèle

Informations non disponibles

Objectif

P. Angénieux Paris 1 : 2-2,2 F. 12 - 120 mm

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 49.5 cm
Largeur : 18.5 cm
Hauteur : 27.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

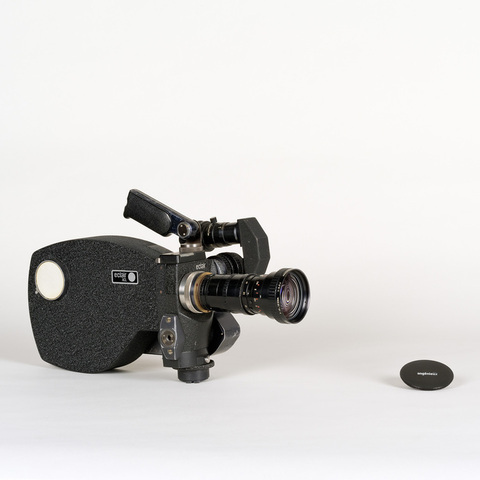

Marque "Eclair ACL".

Les initiales ACL désignent Austin Coma (directeur général de Eclair International) et l'ingénieur Lecoeur. Appareil présenté à Photokina en 1970 (American Cinematographer, dec. 1970).

"La caméra ACL ne pèse que 3,5 kg sans objectif. Son très bas niveau de bruit de fonctionnement permet la prise de vues sonore, même lorsque le micro est à proximité de la caméra. Visée réflex : un miroir oscillant à demi-vitesse (poids 3 grammes) renvoie sur le bloc dépoli l'image formée par l'objectif. L'image sur dépoli est très lumineuse et déborde le cadre standard gravé (7,4 x 10,2 mm) ; l'opérateur peut ainsi éviter toute entrée intempestive (micro, perche, etc.) dans la surface impressionnée" (La plus petite des grandes caméras professionnelles, Eclair ACL, n° 7112, Paris, Eclair International, s.d. [1971]).

"Le succès mondial de l'Eclair 16, plus connue aux USA sous le nom de N.P.R., a permis à la société Eclair International (France) d'étudier et de réaliser dans ses usines de Paris une autre caméra portative silencieuse 16 mm qui a été lancée en 1971 sous le nom d'ACL. Cette mini-caméra professionnelle encore plus petite et plus légère que l'Eclair 16 a été très favorablement accueillie par les techniciens [...]. Toujours soucieux d'être et de rester à l'avant-garde du progrès, Soremec-Cehess, Département Eclair International, présente cette année l'ACL 74. Ce modèle comporte essentiellement trois éléments importants nouveaux : - Chargeur pour 120 mètres de film (toujours à accrochage instantané sur la caméra) ; - moteur surpuissant à 5 vitesses sélectionnées, asservies par quartz ; - contrôleur de cellule photo-électrique incorporé" (La caméra Eclair ACL type normal type 1974, Paris, Eclair, mai 1974).

"Il est intervenu depuis sa mise en service diverses modifications et perfectionnements [...]. Il a été créé un magasin 120 mètres qui à la vérité transforme cet appareil de vocation ultra-légère en une caméra légère classique et tend alors à faire double emploi avec l'Eclair 16. La possibilité d'emploi d'un magasin de 120 m a entraîné l'adoption d'un moteur plus puissant. Le moteur d'origine (code "Miala") était un moteur 24 ou 25 images par seconde sans collecteur (à effet Hall) très silencieux, à vitesse constante et régulée au quartz, capable d'entraîner le magasin 60 m à la vitesse prévue. Le nouveau moteur à embase plate d'aspect extérieur très semblable, mais légèrement plus volumineux (code B) a un couple plus puissant lui permettant sans difficulté d'entraîner le magasin 120 m et ce jusqu'à 75 images à la seconde. [...] Elles sont régulées au quartz. Contrôle de cellule : ce système exclusivement de contrôle dans le viseur, durant la prise de vues, mesure l'éclairement du sujet par une cellule photo-résistante à réponde rapide permanente. [...] Magasins : il existe depuis 1976 des magasins 60 et 120 m comportant (côté récepteur) les têtes magnétiques d'enregistrement et de lecture du système SISYS ("single-système")" (Pierre Brard, Technologie des caméras, manuel de l'assistant-opérateur, Paris, Editions techniques européennes, 1972, p. 363, 413).

"Capacité : magasin de 60 m ou de 120 m à accrochage instantané sur le corps avant. Film 16 mm : perforation double ou mono. enroulement A (émulsion extérieure) ou enroulement B (émulsion intérieure) sur noyau de 50 mm de diamètre en galettes de 120 m, sur bobines 30 m ou 60 m pour chargement au jour. Entraînement du film par griffe commandée par excentrique et came. Visée réflexe par miroir oscillant à demi-vitesse. Obturateur tournant du type plan à ouverture fixe de 175°. Loupe de visée pour oeil droit et oeil gauche, pivotante sur 360° avec commande de redressement de l'image, réglage dioptrique et obturateur d'oculaire. Porte-gélatine amovible et situé dans le corps de la caméra entre l'objectif et le miroir réflexe. Indicateur d'exposition par diodes électro-luminescentes LED. Moteur miniaturisé 12 volts multi-services. Embase plane avec vis au pas du Congrès permettant le montage d'une crosse de portage ou la fixation sur trépied" (Caméra Eclair A.C.L. mode d'emploi, Paris, Soremec-Cehess, s.d.).

"A l'inverse des caméras réflexes où le miroir monté à 45° est utilisé comme obturateur, l'ACL comporte un obturateur plan de grand diamètre et totalement indépendant du miroir. Placé très près du film, d'un angle d'ouverture de 175° et coupant l'image dans le sens de la plus petite dimension, il assure une exposition parfaite des images avec une netteté maximum. Le temps réel d'exposition est de 1/51e de seconde à la cadence de 25 images et de 1/49e à la cadence de 24 images. [...] Développé pour des applications spatiales, le moteur est sans collecteur ; son rendement élevé (consommation 0,8 ampère sous 12 volts pour entraîner la caméra à + 20° C) a permis d'alléger non seulement la caméra elle-même, mais également la batterie qui ne pèse que 600 grammes et dont chaque charge assure une autonomie d'une heure de prise de vues soit une dizaine de chargeurs de 60 mètres. L'électronique incorporé l'asservit à la cadence de 24 ou de 25 images par seconde selon la fréquence du quartz fixé dans le capot latéral. [...] Le moteur asservi quartz de l'ACL permet de tourner synchrone en double bande, sans câble de liaison entre la caméra et l'enregistreur magnétique si ce dernier comporte également un moteur quartz comme, par exemple, le magnétophone Nagra IV ou le Perfectone EP 6 A II, le Stellavox, etc." (photocopies d'un mode d'emploi sans page de titre).

Bibliographie

Eclair international, département caméras de Soremec-Cehess, ACL, catalogue de pièces détachées, Paris, Eclair, n.d.

La caméra Eclair ACL, type normal, type 1974, Paris, Eclair, 1974.

Caméra Eclair A.C.L. mode d'emploi, Paris, Soremec-Cehess, s.d.

La plus petite des grandes caméras professionnelles, Eclair ACL, n° 7112, Paris, Eclair International, s.d. (1971).

Eclair ACL, Paris, Eclair, s.d. (en langue anglaise).

Cinéma pratique, n° 110 septembre 1971.

American Cinematographer, december 1970 ; dec. 1973.

Pierre Brard, Technologie des caméras, manuel de l'assistant-opérateur, Paris, Editions techniques européennes, 1972, p. 363, 413.
