Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

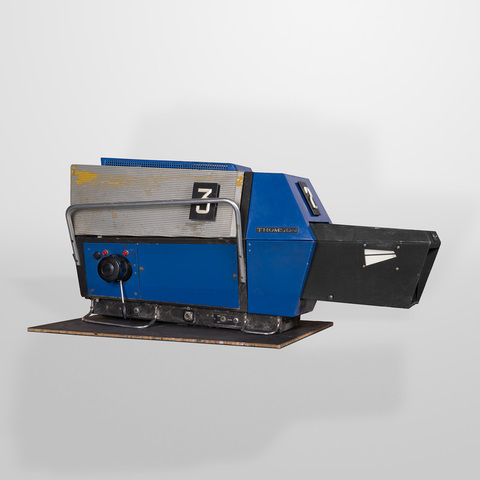

caméra transistorisée à tube image-Orthicon de 4 1/2 pouces à obturation électronique ; tri-standard 525 - 625 - 819 lignes avec sélection par boutons pressoirs ; circuits électroniques sur cartes imprimées interchangeables ; diascope incorporé au système optique ; disque porte-filtre à six positions commandé depuis l'arrière de la caméra ; mise en température rapide du tube image-Orthicon et contrôle permanent de la température sur le contrôle de voie ; viseur électronique amovible à tube rectangulaire de 17 cm de diagonale ; pré-amplificateur vidéo ; amplificateur audio permettant le branchement d'un microphone pour commentateur indépendant du réseau interphone ; objectif interchangeable à focale variable 35-350 mm avec commande et télécommande de la mise au point et focale ; sélection par boutons pressoirs de huit valeurs de distances focales préréglées ; compteur horaire

Auteurs

Informations non disponibles

Fabricants

Compagnie française Thomson Houston
Gennevilliers, 100 rue du Fossé Blanc

Etablissements Pierre Angénieux
Saint-Héand

Utilisateurs

Informations non disponibles

Distributeurs

Compagnie française Thomson Houston
Paris, 173 boulevard Haussmann

Sujet du modèle

Informations non disponibles

Objectif

objectif Angénieux à focale variable 35 mm à 350 mm (rapport d'amplitude 10), ouverture 1 : 3,8, distance minimum de mise au point : 0,95 mètre

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 124 cm
Largeur : 48 cm
Hauteur : 58 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque : "Thomson" ; "CFTH département télévision App. n° 11 208 type THT 629 N° marché 1 - 12968767". De la collection Bernard Tichit.

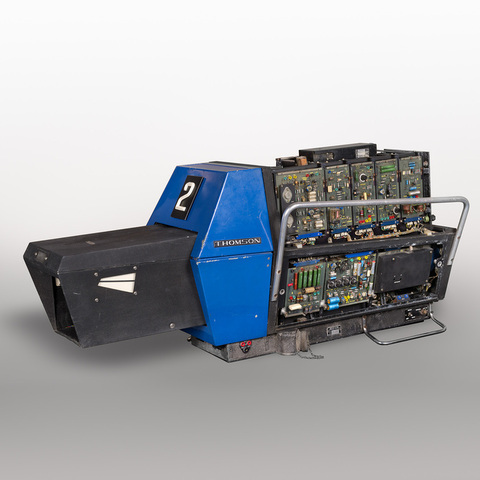

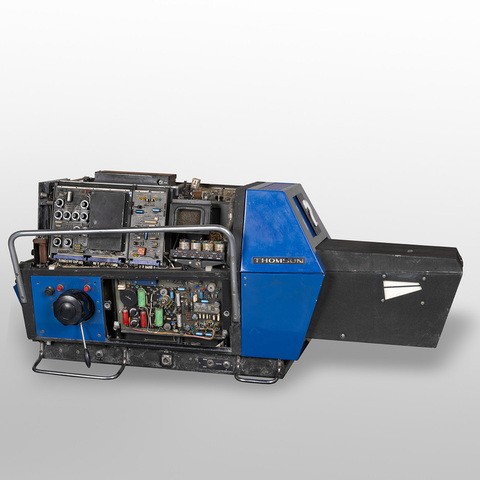

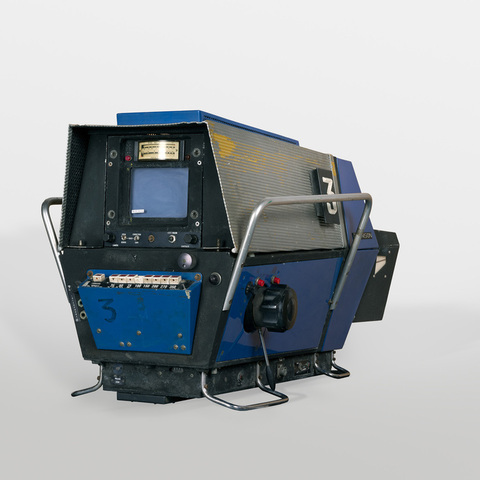

"La caméra TH. T 629 est réalisée en alliages légers, des pièces de fonderie rectifiées assurent un parfait alignement optique entre l'objectif interchangeable et le tube image-orthicon. Les commandes de l'objectif sont groupées à la droite du caméraman, les réglages du viseur électronique sont placés à proximité de l'écran. Le viseur électronique est amovible et peut fonctionner à l'extérieur de la caméra. Des portes latérales donnent accès aux circuits électroniques groupés sur des cartes imprimées. [...] Le bloc optique comprend : l'objectif ; le diascope ; le disque porte-filtres. L'objectif est fixé au bloc optique par un système à baïonnette et levier de blocage. [...] La caméra est normalement équipée de l'objectf Angénieux à focale variable. La gamme de variation de la distance focale s'étend d'une manière continue de 35 mm à 350 mm (rapport d'amplitude 10). Son ouverture est de 1 : 3,8. Distance minimum de mise au point : 0,95 mètre. Un parasoleil fait corps avec l'objectif. [...] La commande de mise au point est asservie en position, elle peut se faire au moyen : d'un bouton placé à la droite du cameraman, d'une commande située sur un pupitre auxiliaire installé dans la salle de régie ou dans la salle d'équipement. La distance de mise au point choisie est affichée par un appareil de mesure placé au-dessus du viseur électronique et peut également être affichée à l'endroit de la commande déportée. La commande d'ouverture de l'objectif est asservie en position, elle se fait depuis la face avant du contrôle de voie TH. T 639 au moyen d'un bouton gradué en ouverture d'iris. [...] Un diascope équipé d'un passe-vues à une vue est compris dans le bloc optique. Cet appareil permet de téléviser des vues diapositives (mires de réglage) au format 5 x 5 cm. [...] Le bloc optique comprend également un disque porte-filtres à six positions : transparent,, ultra-violet, gris neutre densité 1, gris neutre densité 2, jaune, vert. [...] Pour obtenir les performances optima du tube Image-Orthicon, celui-ci doit travailler dans un milieu ambiant, compris entre 35 et 45° C. Un système transistorisé original est monté dans la caméra. [...] Le préamplificateur vidéo est réalisé sous forme de carte imprimée amovible. Il est doté d'un circuit permettant l'injection : - d'un signal en dents de scie engendré par la caméra, permettant la mesure du courant de sortie du tube image-orthicon et la vérification du gain de l'amplificateur vidéo ; - d'un signal test de maintenance délivré par un générateur extérieur (signaux rectangulaires - signaux HF wobbulés - signaux test). Les balayages du tube image-orthicon sont réalisés sur deux cartes imprimées. Un surbalayage de + 10 % est prévu à la disposition du cameraman. [...] Le viseur électronique est équipé d'un tube cathodique à fond plat de 17 cm de diagonale. L'interphone est réalisé sur une carte imprimée. Il permet la communication bilatérale entre le cameraman d'une part, et l'opérateur du contrôle de voie ou le metteur en scène, d'autre part. Deux jacks placés sur la caméra permettent les branchements : d'un combiné micro-casque pour le caméraman ; - d'un casque pour l'assistant caméraman" (TH. T 629, Caméra de télévision à tube image-Orthicon, Boulogne, Thomson-Houston, s.d.).

Bibliographie

TH. T 629, Caméra de télévision à tube image-Orthicon, Boulogne, Thomson-Houston, s.d.
