Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

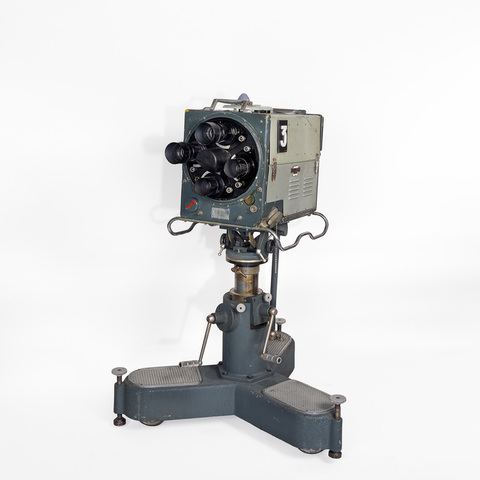

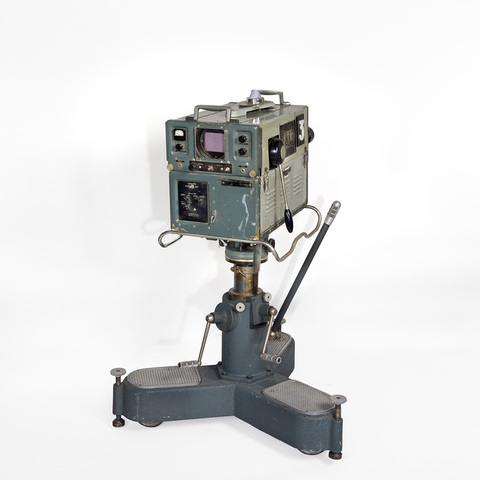

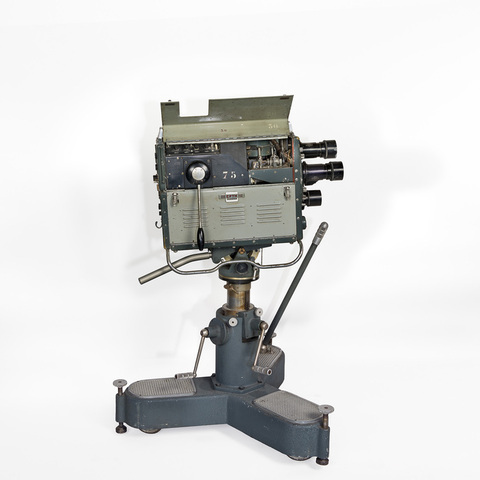

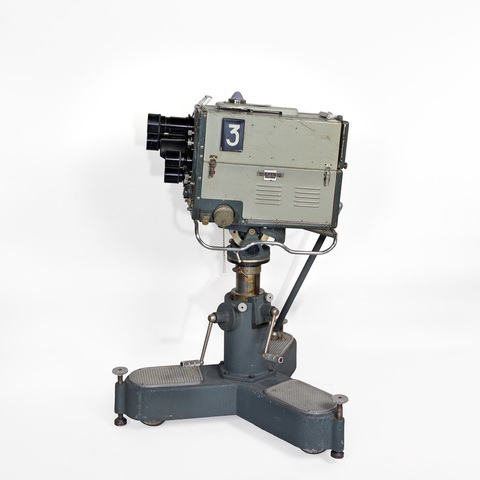

caméra 819 lignes à tube analyseur Photicon Supericonoscope à photoémissivité du type P.E.S. [Photo Electron Stabilized] ; tourelle motorisée à quatre objectifs ; dispositif de réglage de diaphragme et de mise au point ; circuits d'amplification ; prise pour câble à 28 conducteurs ; viseur électronique ; amplificateur vidéo ; amplificateur de balayage ; viseur électronique séparable à tube cathodique de 12 cm dont l'image est agrandie par une lentille en matière plastique; potentiomètre de mise au point commandé par levier ; boutons-poussoirs de commande de tourelle ; boutons-poussoirs de commande de diaphragme ; prise pour casque-microphone ; voyant lumineux

Auteurs

Informations non disponibles

Fabricants

Compagnie française Thomson Houston
Gennevilliers, 100 rue du Fossé Blanc

Utilisateurs

Informations non disponibles

Distributeurs

Compagnie française Thomson Houston
Paris, 173 boulevard Haussmann

Sujet du modèle

Informations non disponibles

Objectif

Apochromat Kinoptik Paris F : 2 focale 100 mm n° 17 688 Apochromat Kinoptik Paris F : 2 focale 100 mm Apochromat Kinoptik Paris F : 2 focale 35 mm n° 18 189 Apochromat Kinoptik Paris F : 2 focale 35 mm n° 15 440

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 78 cm
Largeur : 50 cm
Hauteur : 58 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marques : "CFTH Télévision" ; "RTF Télévision" ; "CFTH Caméra Type C" ; "CFTH Département Radio-Emission dossier TV. 1053 appareil n° 24" ; "CFTH Marché n° 10 071 - 54 du 23 - 4 - 54, Appareil n° 2122".
"Les deux types de tubes de prise de vues utilisées actuellement : Image Orthicon et PES [Photo Electron Stabilized] Photicon ont des dimensions comparables, ce qui a permis la réalisation d'une caméra unique pouvant recevoir l'un ou l'autre tube, moyennant un simple changement de quelques éléments. Les principaux éléments mécaniques de la caméra sont : la tourelle d'objectifs ; le dispositif de réglage de diaphragme ; le dispositif de réglage de mise au point. Ces trois éléments sont commandés électriquement (les deux premiers par boutons-poussoirs, le troisième par potentiomètre) soit depuis le viseur électronique, soit depuis le caisson de contrôle de voie. [...] La caméra est reliée au reste de l'équipement par un câble à 28 conducteurs [...]. Le viseur électronique est un récepteur de dimensions particulièrement réduites, muni d'un tube cathodique de 12 cm dont l'image est agrandie par une lentille en matière plastique. Il porte tous les organes de télécommande de la caméra : potentiomètre de mise au point commandé par levier ; boutons-poussoirs de commande de tourelle ; boutons-poussoirs de commande de diaphragme ; ainsi qu'une prise pour le raccordement du combiné casque-microphone du caméraman, et un voyant prévenant ce dernier du passage de son image sur l'antenne. Le viseur peut être séparé de la caméra à laquelle il est alors relié par un câble à plusieurs conducteurs pouvant atteindre une dizaine de mètres de lonhueur, ce qui permet d'utiliser la caméra sur une grue, le viseur restant au sol. [...] Le bloc d'analyse comprend le tube analyseur, ses bobines et ses blindages. Dans le cas d'utilisation de l'image Orthicon, le tube analyseur peut être aisément séparé de ses bobines pour son remplacement. Par contre, dans le cas d'utilisation du PES Photicon, la forme de ce tube impose la réunion du tube et de ses bobines en un bloc unique, réglé en usine " (B. de Thieulloy, "La caméra élément commun des cars de reportages et des studios", L'Onde électrique, n° 332, novembre 1954).
"La mise au point s'effectue par déplacement du tube de prise de vues par l'apport à l'objectif. Le tube est fixé à cet effet sur un chariot mobile actionné par un servo moteur. Celui-ci est couplé d'autre part à un potentiomètre de référence. Ce potentiomètre constitue un des éléments d'un pont dont une des autres branches est constituée par un autre potentiomètre, celui-ci couplé au levier de mise au point. Chacun des objectifs porte à l'intérieur de son socle une résistance constituant la troisième branche du pont et dont la valeur varie selon la distance focale de l'objectif. Cette résistance est insérée dans le pont à l'aide de contacts mobiles situés sur la tourelle lorsque l'objectif désiré est en place. [...] Des commandes électriques sont également adoptées pour le réglage de l'iris et pour la rotation de la tourelle. [...] Le tube utilisé pour la prise de vues est le P. E. S. Photicon qui est un supericonoscope d'un type perfectionné. Le signal qu'il produit comprend un niveau de référence au noir et les taches dues à l'émission secondaire sont pratiquement négligeables. Ce tube présente de plus une réponse tonale particulièrement satisfaisante permettant la reproduction d'images avec une grande gamme de demi-teintes. [...Le] viseur électronique [...] est un petit récepteur de TV muni d'un tube de diamètre réduit (12 cm) mais d'une grande finesse. [...] Le caméraman dispose d'un combiné casque-microphone lui permettant d'entrer en liaison bilatérale avec le metteur en scène qui se trouve à la régie et avec l'opérateur de voie. [...] En exploitation normale de studio la caméra repose sur un pied cinématographique Eclair" (M. Barthon, "L'équipement de prise de vue de l'émetteur de télévision de Strasbourg", L'Onde électrique, n° 332, novembre 1954).

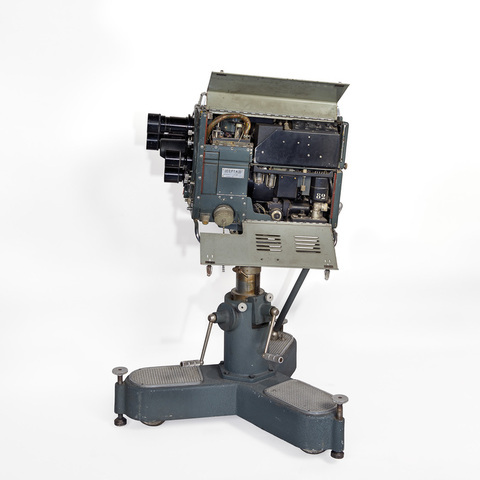

"Spécialement conçue pour la prise de vue en studio, la caméra équipée du tube d'analyse P.E.S. Photicon TH. 9601 produit des images caractérisées par une très haute définition et un excellent rendu des demi-teintes. Elle se présente sous la forme d'un caisson en alliage léger, à panneaux latéraux pivotants et amovibles, groupant dans des châssis démontables : - le tube analyseur disposé sur un chariot télécommandé monté sur rouleaux et équilibre, - l'amplificateur de tête, - les commande de mise au point et de diaphragme, - les sécurités et la ventilation du tube analyseur, - les circuits du viseur électronique à tube aluminisé de grande brillance dont la finesse atteint 700 points. Cet équipement de prise de vue est couramment utilisé par la Radiodiffusion télévision française. [...] Le tube analyseur est un super-iconoscope à photoémissivité du type P.E.S. Photicon fabriqué en France par la Compagnie Française Thomson-Houston. Ce tube permet d'obtenir une image de très grande qualité et sa sensibilité est satisfaisante dans la plupart des circonstances. Ses avantages : définition élevée et uniforme, bonne géométrie de l'image, excellent rendu des demi-teintes sans corrections auxiliaires, signaux parasites de taches très réduits, présence de la composante continue dans le signal vidéo. Les circuits associés au tube analyseur comprennent les bobines de focalisation et de centralisation, les bobines de déflexion, l'amplificateur de balayage-ligne, l'amplificateur de blocage, le dispositif de sécurité et l'amplificateur de tête. Ce dernier amplifie le signal vidéo après correction des signaux parasites de taches. Le tube P.E.S. Photicon est monté dans un boîtier avec toutes ses bobines ; le changement de tube ne demande que quelques minutes. [...] Le choix de l'objectif est commandé par un commutateur à 4 positions : la tourelle peut tourner dans les deux sens de façon à réduire au minimum le temps de passage d'un des objectifs à chacun de ceux qui lui sont adjacents. Entre la tourelle et le tube analyseur est interposé un disque porte-filtres à 8 positions, à commande manuelle. La mise au point optique faite à l'aide d'un servo-mécanisme à potentiomètre, est réglée par un levier à double sensibilité : plage normale - plage étalée. Cette dernière position permet d'effectuer des prises de vues très rapprochées. [...] La caméra TH. T 620 peut être transformée en caméra Image-Othicon TH. T. 621 par l'échange de quelques sous-ensembles" (Notice Caméra de télévision à tube P.E.S. Photicon, Paris, Thomson-CFTH-Houston, s.d.).

Bibliographie

L'Onde électrique, n° 332, novembre 1954.
Notice Caméra de télévision à tube P.E.S. Photicon, Paris, Thomson-CFTH-Houston, s.d.
