Type de l'appareil

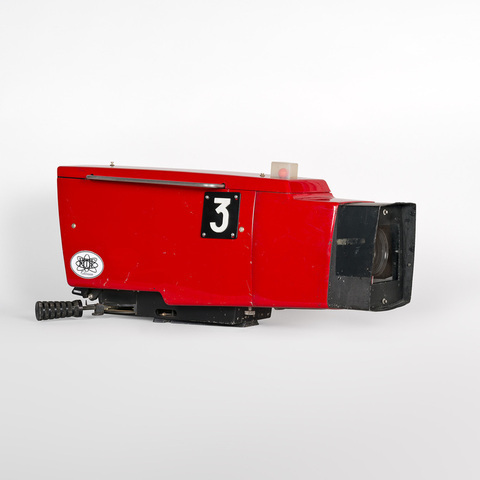

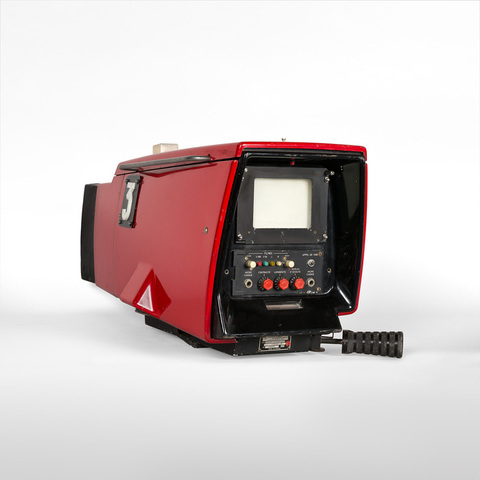

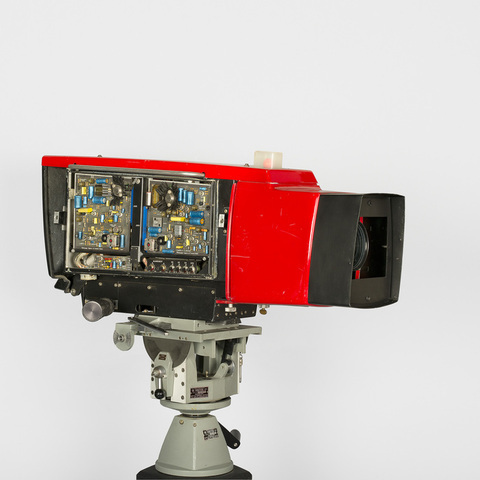

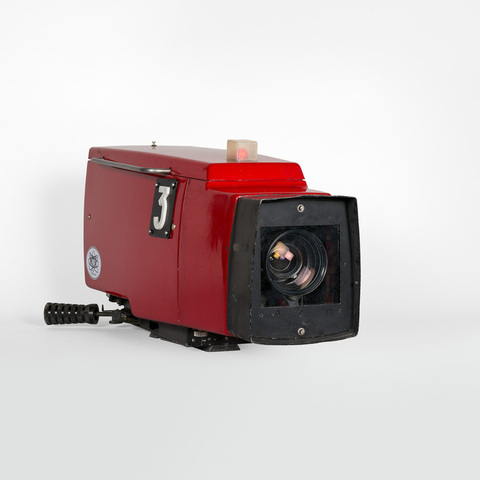

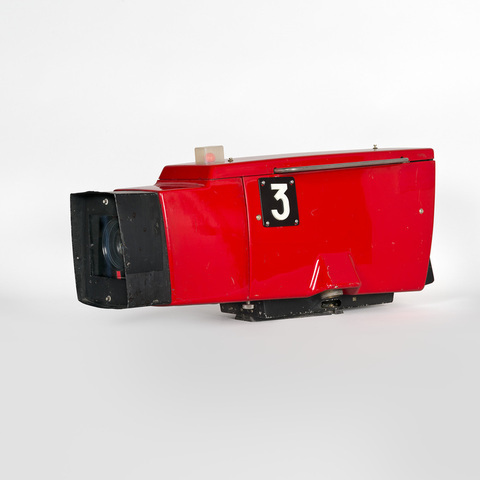

caméra 819 lignes à tube image Orthicon 3 pouces ; nécessité de chauffer la cible à 40° ; viseur intégré ; poignée monocommande zoom-point ; réglage contraste, luminosité, niveau d'écoute, filtres ; prise micro casque ; corps en fibre de verre métallisée rouge ; voyant lumineux ; objectif zoom de rapport 10 (25 à 250 mm)

Auteurs

Informations non disponibles

Fabricants

CSF Compagne générale de télégraphie sans fil
Levallois-Perret, 55 rue Greffulhe

Utilisateurs

Informations non disponibles

Distributeurs

CSF Compagne générale de télégraphie sans fil
Levallois-Perret, 55 rue Greffulhe

Sujet du modèle

Informations non disponibles

Objectif

zoom de rapport 10, focale variable 25 à 250 mm

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 95 cm
Largeur : 43 cm
Hauteur : 40 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Autocollant "ORTF". Marques : "Csf" ; "Csf Compagnie générale de télégraphie sans fil 79 boulevard Haussmann Paris. Type Camera CO 301 SN 222 B. 11 701/65 N° C 041 017 B 006 Made in France".

De la collection Bernard Tichit.

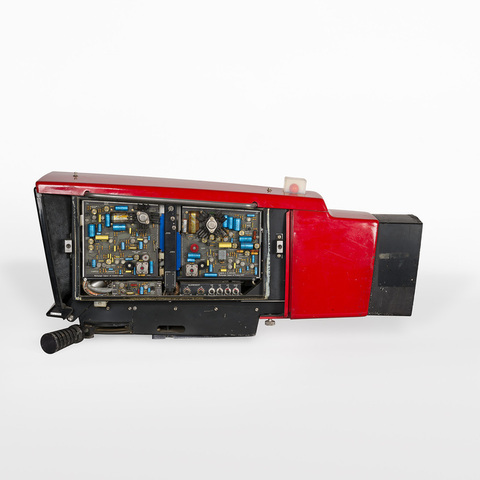

"Les plus modernes caméras de TV. Caméra image Orthicon 3 "/ CO 301. Ensemble de prise de vues de télévision entièrement transistorisé à tube image Othicon de 3 " et objectif à focale variable de rapport 10 (25 à 250 mm). Cette caméra a fait appel aux progrès les plus récents dans le domaine des semi-conducteurs et aux matériaux les plus modernes (carénage en matière plastique). Cet équipement est particulièrement destiné aux prises de vues à l'extérieur à bord d'un car ou d'une voiture légère de reportage. Son utilisation en studio est également possible en raison de ses hautes performances techniques" (publicité CSF, s.d.).

"Equipment Type CO 301 is a camera unit intended more particularly for use in the open. Its light weight, small dimensions, low consumption, insensitivity to microphonic effects are especially valuable when used on a coach, a light OB van or a helicopter. Its high technical performance can also be very useful for studio use. [...] The camera is contained in a coloured multiply polyester case of good lines, rectangular in shape. The front panel carries an arrangement serving as sun-shade which encompasses the variable foxus lens and its control mechanism. [...] Operated to the following standards : 819 L. / 625 L. R.T.F. 625 L. European. 525 L. American. [...] Variable focus lens of ratio 10 : 25 to 250 mm corresponding with image magnification in ratio 1.4 to the 35-350 mm lens. Diaphragme remotely controlled from the channel (monitor unit). Filters : 1/100 - 1/10 yellow and neutral. Focal lenght permanently set up at the back of the camera, below the viewer" (Notice CSF Television Camera Equipment CO 301, doc. n° 1499, Paris, s.d.).

"Le standard 819 lignes avait été décidé en 1948, dix ans auparavant, mais en 1948 il n'y avait quasiment aucun téléviseur grand public chez les particuliers. Pendant ces dix ans, notre technique 819 lignes (la meilleure définition du monde !) n'a cessé de s'améliorer, et les téléviseurs de se produire avec de toujours plus grands écrans et une image toujours meilleure. Il fallait une bande passante de 10 MHz pour reproduire la totalité de la résolution dont le 819 était capable, c'était magnifique en studio et cela était parfois magnifique aussi chez les gens. En studio, on a préféré longtemps les images réalisées par les Photicon (Super-Iconoscope amélioré par Thomson) pour leur meilleure définition et leurs meilleures demi-teintes, mais beaucoup d'images de cette période ont été produites avec des tubes Image Orthicon généralement de 3 pouces, et vers la fin avec des tubes Orthicon de 4,5 pouces ce qui justifiait notre 819 lignes mais qui se traduisait par de très grosses caméras. Seules les caméras très légères étaient équipées de Vidicon 1 pouce qui avaient beaucoup d'inconvénients : rémanence, marquages... mais qui permirent les premiers reportages sur motos au Tour de France. Toutes les premières caméras avaient une circuiterie à base de tubes, mais dès que les premiers transistors furent disponibles, elles ont toutes été conçues en version semi-conducteurs. La caméra CO-301 est une caméra très moderne car elle est enbtièrement transistorisée et emploie un zoom de rapport 10 (révolutionnaire pour l'époque) si l'on songe aux premières caméras à tourelles d'objectifs. Et on est immédiatement frappé par la forme très aérodynamique, les couleurs, et une ergonomie générale qui est aussi bonne que celle de nos caméras d'aujourd'hui. Et même meilleure car le viseur est dans l'axe. La caméra CSF CO 301 fut aussi fabriquée aux USA par INTEC et commercialisée (mieux qu'en France) par Visual Electronics. L'emploi des semi-conducteurs en remplacement des tubes représentait un progrès considérable en terme d'échauffement ; il n'y avait plus besoin d'ouies pour permettre la circulation d'air dans la caméra. Ainsi CSF a osé réaliser un capotage en fibre de verre métallisée (solution incroyablement en avance sur son époque). Cette caméra était mono-standard 819 lignes (elle visait donc le marché français) contrairement à sa concurrente Thomson qui était tri-standard 525 - 625 - 819 et visait donc un marché mondial. Certaines particularités des orthicon, comme la nécessité de chauffer la cible à 40° et la maintenir à cette température, donnent lieu à des mises en oeuvre étonnantes, on est surpris par les gros tuyaux qui circulent dans la caméra pour apporter l'air chaud au tube. La liaison avec le coffret de commande était réalisée par un câble multiconducteurs souple, léger et robuste qui était normalisé par la RTF (c'était le même pour Thomson et pour CSF). Le coffret de voie est très compact et la caméra pouvait être exploitée sans pupitre, toutes les commandes se trouvant accessibles en face avant de voie" (Bernard Tichit).

Bibliographie

Notice CSF Television Camera Equipment CO 301, doc. n° 1499, Paris, s.d.
