Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

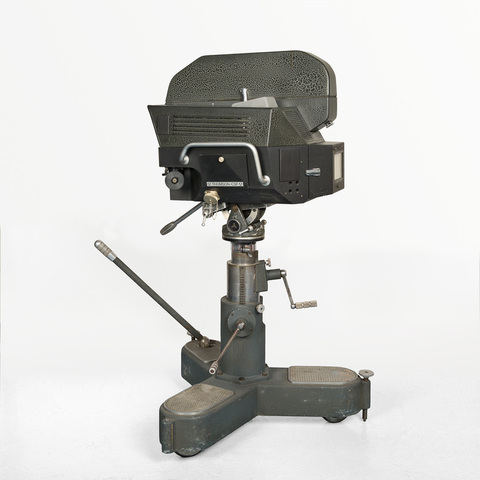

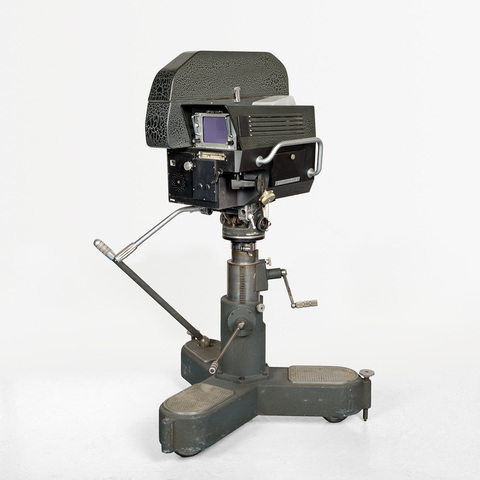

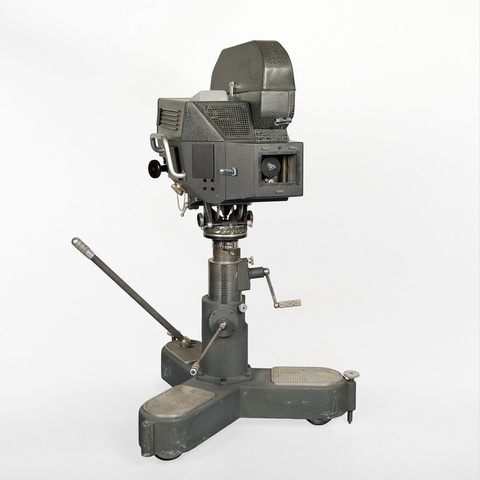

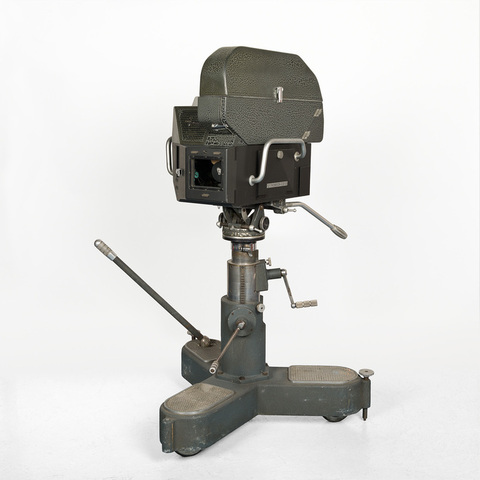

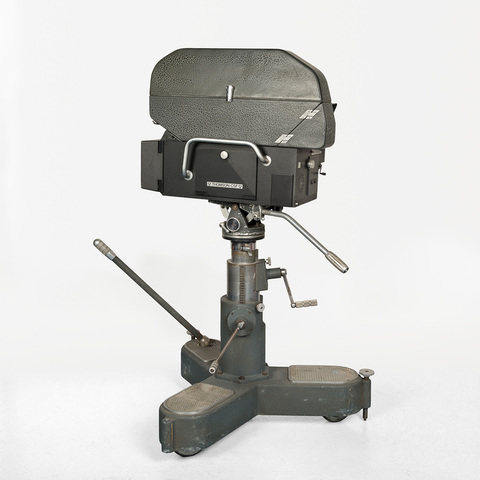

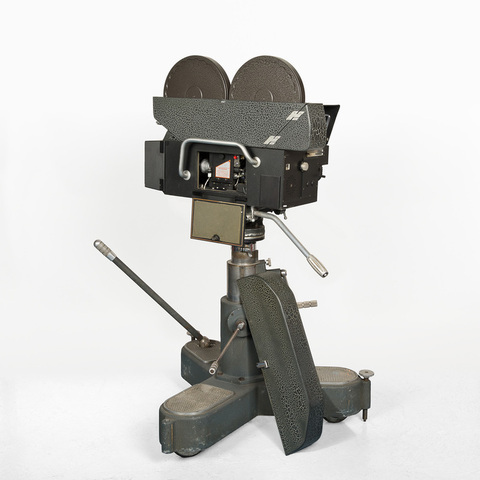

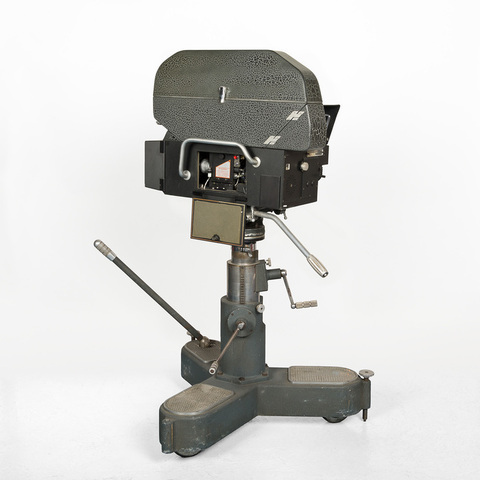

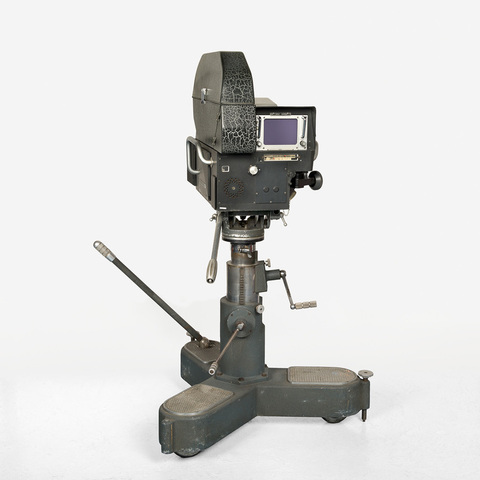

caméra de télévision équipée d'un tube vidicon normes 625 lignes 50 trames ou 525 lignes 60 trames et caméra à film 16 mm à griffes et contre-griffes ; cadence 25 images/seconde ; prisme diviseur de lumière dirigeant une partie du faisceau sur le film et l'autre sur le tube du bloc d'analyse BA 1000 ; un débiteur denté ; magasin débiteur et récepteur 300 m détachables sous capot blimp ; dispositif de marquage du film ; moteur électrique synchrone couplé par embrayage électromagnétique ; zoom 12 à 120 mm ; viseur électronique VE 1000 enfichable avec écran rectangulaire 17 mm ; compteur ; commandes de diaphragme, mise au point et focale ; échelle des distances de mise au point ; prise pour câble ; interphone ; dispositif de marquage automatique du film

Auteurs

Informations non disponibles

Fabricants

Angénieux, Etablissements Pierre
Saint-Héand

Thomson-CSF
Gennevilliers, 100 rue du Fossé Blanc

Utilisateurs

Informations non disponibles

Distributeurs

Thomson-CSF
Paris

Sujet du modèle

Informations non disponibles

Objectif

P. Angénieux Paris F. 12 - 120 mm 1 : 2.2 Angénieux zoom type 10 x 12 A

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 77 cm
Largeur : 48 cm
Hauteur : 58 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque : "Thomson - CSF".
"Cette caméra occupe une place totalement à part dans l'histoire du noir et blanc. Avant l'arrivée des magnétoscopes, elle était la seule solution pour une diffusion live et un enregistrement simultané sur film 16 mm. Basée sur une caméra Vidicon Thomson et une caméra film 16 mm Caméca, elle fut notamment employée à l'Olympia. Les doubles contraintes (autonomie du magasin de film, 300 m, et médiocres performances du Vidicon) ont limité son emploi. Elle employait un zoom 10 x 12-120 mm développé pour le 16 mm. Le système optique divisait par deux la lumière : moitié pour le film et moitié pour le Vidicon, réduisant encore la sensibilité. La caméra fut rebaptisée TTV 1020 après la fusion et resta au catalogue jusqu'en 1976" (Bernard Tichit).

"La caméra mixte TTV 1020 a été conçue pour satisfaire aux impératifs imposés par deux sortes d'utilisation : - production de copies sur films de spectacles publics, - production avec un faible prix de revient, de films destinés soit à la télévision soit à des spectacles cinématographiques de grande diffusion (films éducatifs par exemple). [...] La caméra comporte deux caractéristiques essentielles : - l'image formée par un objectif à focale variable est fractionnée par un prisme diviseur de lumière qui dirige une partie du faisceau sur le film et l'autre sur le tube d'analyse de haute sensibilité ; - la caméra cinématographique enregistre la séquence sur un film de 16 mm contenu dans un chargeur de 300 m dès que l'image obtenue par la caméra est choisie par le réalisateur. Sur le trajet du canal optique télévision, une lentille de champ couplée à un objectif intermédiaire assure la focalisation et le grandissement de l'image primaire au format du tube d'analyse. Sur la lentille du champ, une fenêtre dont les dimensions sont semblables à celles de la fenêtre de la caméra film, assure l'identité des deux images cinéma et télévision. [...] Un dispositif de marquage lumineux du film coupé avec chaque fenêtre des couloirs de transport, inscrit des tops de marquage sur la bordure extérieure aux perforations de la pellicule. Ces impulsions sont inscrites lors de la mise en service de la caméra. Ceci assure ainsi le repérage des séquences issues de plusieurs caméras, et permet donc le montage immédiat d'un film reproduisant intégralement l'émission télévisée transmise. [...] A l'arrière de l'objectif à focale variable Angénieux, un prisme semi-transparent divise le faisceau lumineux en deux parties : l'une vers le film, l'autre perpendiculaire au trajet film, vers le tube d'analyse de la caméra télévision. Ce prisme aura un coefficient de sépération adapté au type d'exploitation prévue (tournage studio ou extérieur, sensibilités pellicules cinéma). Une monocommande située sur le côté droit permettra de régler la mise au point optique par rotation et la focale par translation. Un réglage supplémentaire de la focale peut être effectuée à l'aide d'une manivelle placée à l'arrière de la caméra. Son mouvement très démultiplié permet d'effectuer des travellings lents très réguliers. Ces deux réglages sont visualisés par deux indicateurs placés à l'arrière de la caméra. Le réglage du diaphragme est réalisé à l'aide d'une commande séparée placée également sur le panneau arrière. Le bloc d'analyse : présenté sous la forme d'un tiroir en alliage léger, enfichable, il se compose mécaniquement de deux parties : - le bloc de déviation fixé sur une plaque support dont le déplacement longitudinal permet d'effectuer le tirage mécanique de l'objectif ; - un ensemble de circuits réalisés en modules fonctionnels indépendants portant les commandes propres au bloc d'analyse. Le préamplificateur vidéo utilise en étage d'entrée un transistor à effet de champ assurant un bon rapport signal/bruit. [...] Le viseur électronique est équipé d'un tube image de diamètre de 17 cm à fond plat. [...] La caméra cinéma, format 16 mm, effectue des prises de vue à la cadence de 25 images/s. Le dispositif d'avance du film du type à griffes et contre-griffes, assure une parfaite fixité de l'image. Le moteur d'entraînement de type synchrone est muni d'un stator décalable qui permet d'effectuer la mise en phase des obturateurs fonctionnant simultanément" (Notice TTV 1020 caméra mixte, Paris, Thomson-CSF, s.d.)

Bibliographie

Notice TTV 1020 caméra mixte, Paris, Thomson-CSF, s.d.
Notice Caméra mixte TH 605 Z, Paris, Thomson-CSF, 1970.
