Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

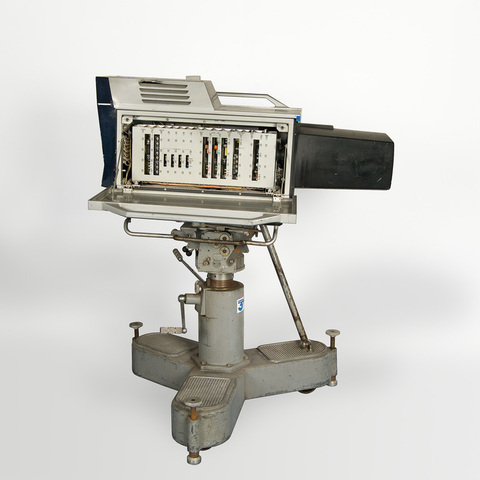

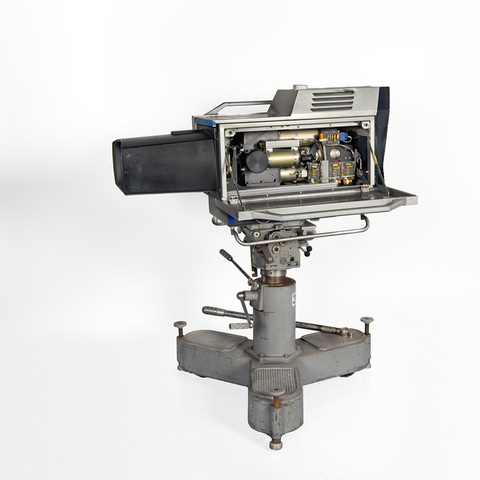

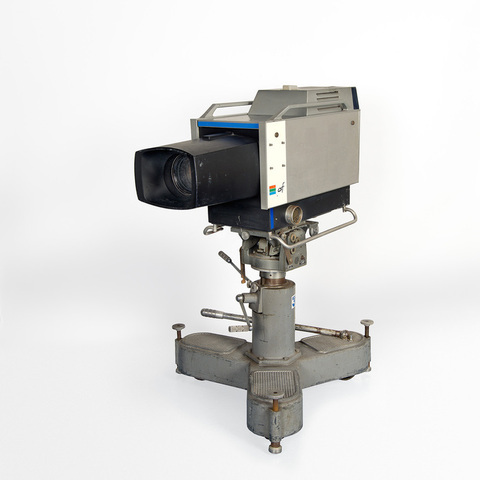

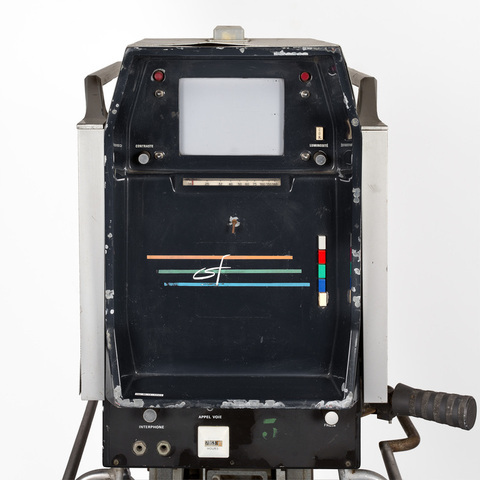

caméra de télévision couleurs à quatre tubes Plumbicon ; voie à chrominance monocalal séparée sur le quatrième tube permettant d'obtenir un signal haute résolution sans souci de superposition ; voies couleurs RVB échantillonnées séquentiellement par processeur sans dérive entre les trois voies ; viseur intégré fixe noir et blanc 17 cm ; monocommande mécanique pour le zoom, monocommande iris au pupitre ; transistors sélénium ; zoom intégré 18/180 ; éclateur Angénieux pour mise en parallèle des tubes d'analyse ; compteur d'heures

Auteurs

Informations non disponibles

Fabricants

Etablissements Pierre Angénieux
Saint-Héand

CSF Compagne générale de télégraphie sans fil
Levallois-Perret, 55 rue Greffulhe

Utilisateurs

Informations non disponibles

Distributeurs

CSF Compagne générale de télégraphie sans fil
Levallois-Perret, 55 rue Greffulhe

Sujet du modèle

Informations non disponibles

Objectif

zoom intégré Angénieux à focale variable F. 18-180, 1.: 2,2 type 10 x 18 J3 n° 1203884

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 115 cm
Largeur : 38.2 cm
Hauteur : 55.3 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marques : "CSF" ; "CSF Compagnie générale de télégraphe sans fil. 79, boulevard Haussmann, Paris. Type caméra couleur CC 501. 12 940 / 67. N° V 5848 4/6. Made in France" ; "ORTF".

"Première caméra couleur de construction française. C'est une pièce rare, l'ORTF avait pris les toutes premières et les suivantes ont été vendues aux Russes. Elles sont servi un peu pour les Jeux de Grenoble 1968. Suivirent ensuite les caméra quatre tubes CC502 et 503, puis après la fusion avec Thomson, l'appareil est rebaptisé TTV 1500. La voie luminance est séparée sur un quatrième tube permettant d'obtenir directement un signal à haute résolution sans souci de superpositions. Les voies couleurs RVB sont échantillonnées séquentiellement pour être traitées par un processeur unique sans dérive relative entre les trois voies, solution originale qui ne sera jamais réutilisée. La conception générale est très simple : viseur intégré fixe et commandes mécaniques pour le zoom. Evidemment, le poids, le coût et les performances de la solution quatre tubes ne sont pas optimales. Les caméras quatre tubes, solution provisoire pour pallier à l'instabilité des superpositions, étaient condamnées. Les solutions à trois tubes font leur preuve chez Philips et RCA. La fusion Thomson-CSF apporta l'opportunité de développer une nouvelle caméra à trois Plumbicons 30 mm, avec une nouveauté importante : la liaison par câble triaxal. La TTV 1515 qui succède a trois tubes mais entre-temps, l'EMI 2001 avait été utilisée par la télévision française" (Bernard Tichit).

"Pour l'équipement des studios et le reportage, la CSF présente une "caméra monocommande" originale. Performances techniques élevées, grandes stabilité et sensibilité. Voie à "chrominance Monocanal". Réglage automatique du diaphragme. Encombrement et poids réduit. Particularités : seule caméra possédant une voie "chrominance Monocanal" réalisant un traitement unique des informations RVB, en particulier pour la correction de gamma et les commandes de gain et de niveau de noir. D'où : - symétrie parfaite RVB, évitant les virages de teinte, - fidélité des demi-teintes neutres et colorées, - simplicité d'utilisation, - facilité de maintenance. Caméra Monocommande, pour le réglage jumelé du gain et du niveau du noir, permettant une exploitation simplifiée. Contrôle automatique du diaphragme assurant une exploitation souple en studio ou en extérieur dans des conditions d'éclairage difficiles. Encombrement réduit, légèreté (64 kg avec zoom). Eclateur optique Angénieux fournissant une voie lumineuse directe sans transport d'image ce qui évite les pertes de résolution. Objectif Angénieux à focale variable de rapport 10. Insensibilité aux champs extérieurs. Transistors au sélénium. Préamplificateurs à grand gain et très faible souffle utilisant les techniques de subminiaturisation les plus modernes. Transistors à effet de champ. Circuits intégrés. Grande accessibilité à tous les éléments. Faible consommation. Câble caméra unique. Utilisation dans tous les standards et tous les systèmes de télévision couleur (SECAM, PAL, NTSC). Objectif Angénieux à focale variable 18/180 - 2,2. Eclateur Angénieux permettant la mise en parallèle des tubes d'analyse (3 véhicules pour les voies couleur, une focalisation directe pour la voie luminance). 4 tubes d'analyse Plumbicon. Viseur électronique noir et blanc de 17 cm" (Pour l'équipement des studios et le reportage, la CSF présente une "caméra monocommande" originale, CSF, [1967]).

Bibliographie

Pour l'équipement des studios et le reportage, la CSF présente une "caméra monocommande" originale, CSF, [1967]
