Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

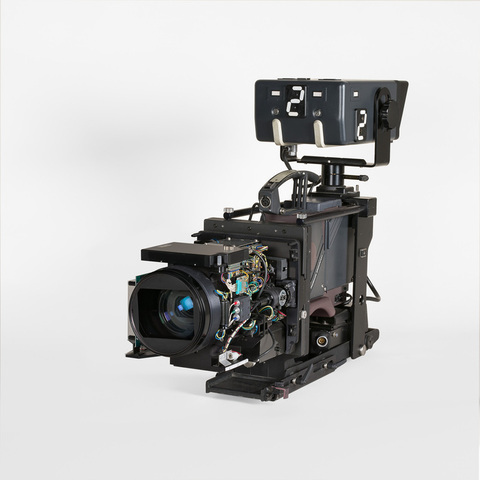

caméra 3 CCD2/3 inch à traitement analogique, montée dans un support Sportcam pour objectif lourd ; système 625/50 Pal ou Secam, 525/60 NTSC ; 500 x 582 pixels (625 lignes), 510 x 492 pixels (525 lignes) ; prisme RGB à 4 filtres ; format 4/3 16/9e commutable ; adaptateur triax ; viseur 17 cm ; zoom motorisé Canon 8.5 170 mm

Auteurs

Informations non disponibles

Fabricants

Canon Inc.
Tokyo 3 Ginza 5-Chome, Chuo-Ku

Thomson Broadcast Systems
Cergy-Pontoise, 17 rue du Petit-Albi

Utilisateurs

Informations non disponibles

Distributeurs

Thomson Broadcast Systems
Cergy-Pontoise, 17 rue du Petit-Albi

Sujet du modèle

Informations non disponibles

Objectif

Canon J20x8.5 BIE 8.5 170 mm 1:1.6

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 100 cm
Largeur : 25 cm
Hauteur : 63 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marques : "1657 Thomson Broadcast" ; "Canon J20x8.5 BIE".

"Le concept du Sportcam consiste à employer une caméra légère avec un gros objectif pour un usage en extérieur en particulier pour le sport. C'est Francis Héricourt qui a eu l'idée du nom du produit, probablement dès 1986. Dès que les caméras légères ont eu des performances suffisantes, elles ont remplacé les caméras lourdes pour les usages en extérieur (poids, encombrement). Mais les objectifs à grands rapports ne pouvaient être miniaturisés, ils pesaient 20 kg voire plus. Donc le concept Sportcam = gros objectif + caméra légère était incontournable. Il y a eu au moins quatre générations de bâtis Sportcam car ils ont été perfectionnés au fil des années. On pouvait choisir la taille du viseur : 17 ou 14 cm. Toutes les combinaisons étaient possibles. Cependant le bâti en dehors de son rôle de support d'objectif devait assurer quelques fonctions électroniques : - récupérer sur le câble triax une centaine de watts pour le viseur, l'éventuel prompteur, l'éventuelle couverture chauffante ; - réaliser les interphones complets jusqu'à six voies de liaisons audio ; - présenter une surface de contrôle avec les mêmes fonctionnalités qu'une caméra de studio : retours viseur, télécommandes. La caméra 1657 et la 1657 D puis enfin la 1707 ont été largement utilisées en Sportcam" (Bernard Tichit).

"Thomson Broadcast franchit une étape dans le domaine des caméras portables en offrant aux professionnels de l'image la maniabilité, le confort et la performance d'une nouvelle caméra : la 1657. Intégralement dessinée pour améliorer la portabilité et faciliter l'utilisation, elle bénéficie d'un nombre considérable de fonctions habituellement réservées aux caméras de studio et qui font d'elle un produit de très haute adaptabilité. La 1657 marque l'apparition d'une nouvelle génération de caméras en vous offrant toutes facilités pour créer en format 16/9 ou 4/3. Caméra compacte et ergonomique. Format 16/9 et format 4/3. CCDs de technologie FIT, 600 000 pixels (16/9-4/3), 490 000 pixels (4/3). Contrôle sophistiqué de l'exposition. Viseur très complet. 2 roues porte-filtres télécommandées. Correction de pixels. Maintenance aisée. Standard PAL, NTSC. Capteurs TTV 1657 Wide FX : 3 CCD 2/3" FIT ML (Frame interline Transfer) 600 000 pixels, format 16/9 & 4/3. TTV 1657 FX : 3 CCD 2/3" FIT ML 490 000 pixels, format 4/3. Résolution TTV 1657 Wide FX : 950 lignes TV. TTV 1657 OFX : 750 lignes TV. Système optique : séparateur RVB à prisme f/1,4 avec filtres infrarouge et passe bas. Roues porte-filtres, Roue 1 : filtres neutres d'atténuation: clear, 50 %, 25 %, 6,3 %. Roue 2 : (option) filtres d'effets spéciaux: clear, étoile 4 branches, centre net, brouillard. [...] Support Sportcam : CCU : Triax. Caméra avec adaptateur triax. Sortie téléprompteur. [...] Correction de pixels : ce dispositif exclusif de Thomson Broadcast garantit une parfaite uniformité des noirs quelles que soient les conditions de tournage. Année après année, il protège totalement l'utilisateur contre toute évolution du courant de noir d'un pixel. [...] Les CCD 2/3" 600 000 pixels hautes performances qui équipent la 1657 Wide FX sont au format 16/9. La caméra est bi-format ; une simple commutation permet de réaliser des images d'une qualité incomparable en 16/9 comme en 4/3" (1657, caméra 16/9 haute performance, Paris, Thomson Broadcast, 1993).

Bibliographie

1657, caméra 16/9 haute performance, Paris, Thomson Broadcast, 1993.
