Type de l'appareil

caméra couleurs 625 lignes 50 Hz SECAM ou PAL, 525 lignes 60 Hz NTSC à deux fonctions, portable et studio ; séparateur optique à prismes et minifieurs optiques permettant l'utilisation hybride des tubes d'analyse, soit un tube 1 " (LOC) pour une résolution maximum dans la voie verte et deux tubes 2/3 " pour les voies rouge et bleue, les minifieurs concentrant le flux optique en réduisant le format d'image de 16 mm (1") à 11 mm (2/3") afin d'améliorer le rapport S/N de la caméra et de permettre un meilleur équilibrage des rémanences ; balayages avec bobines de déviation du spot d'analyse à basse impédance ; réglage automatique de l'analyse (équilibrage des noirs, des blancs, du Gamma, convergence RV et BV...) par un diascope placé dans la roue porte-filtre épaisse de 3 mm ; viseur ; objectif Zoom Angénieux

Auteurs

Informations non disponibles

Fabricants

Thomson-CSF
Gennevilliers, 100 rue du Fossé Blanc

Etablissements Pierre Angénieux
Saint-Héand

Utilisateurs

Informations non disponibles

Distributeurs

Thomson-CSF
Paris

Sujet du modèle

Informations non disponibles

Objectif

Angénieux type 15 x 13 NE 62 1 : 1.5 - 2.1 n° 1 497 093

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 115 cm
Largeur : 42 cm
Hauteur : 64 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

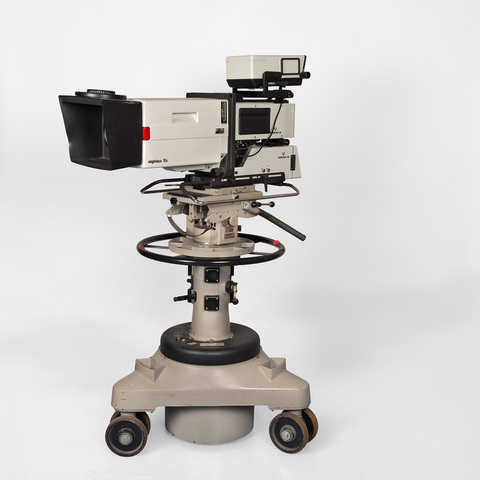

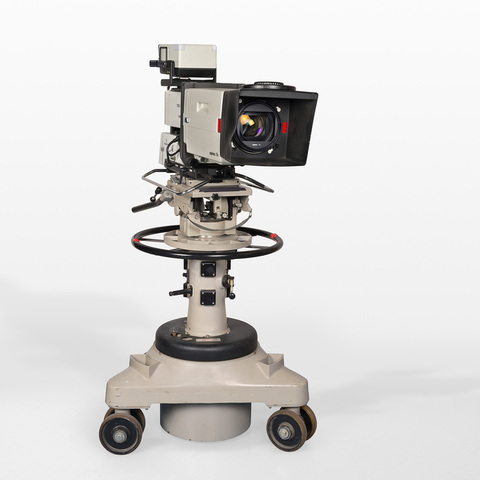

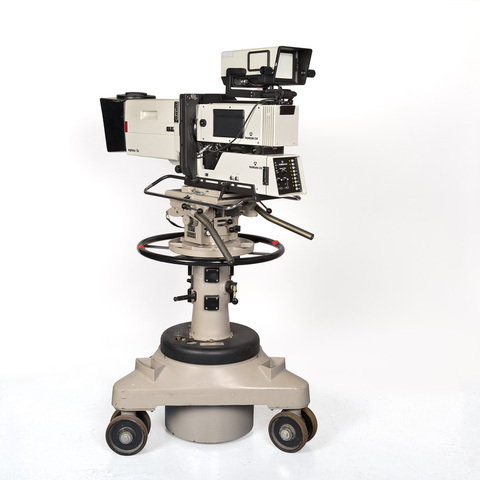

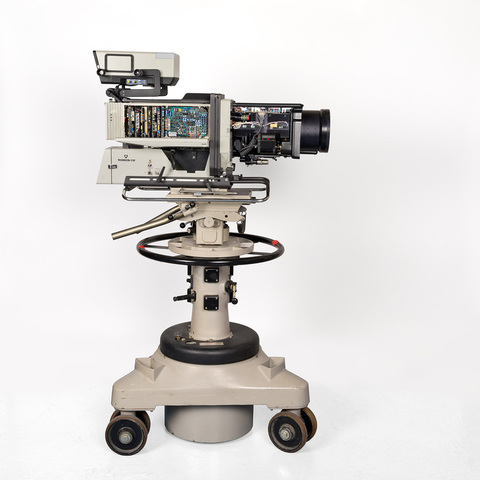

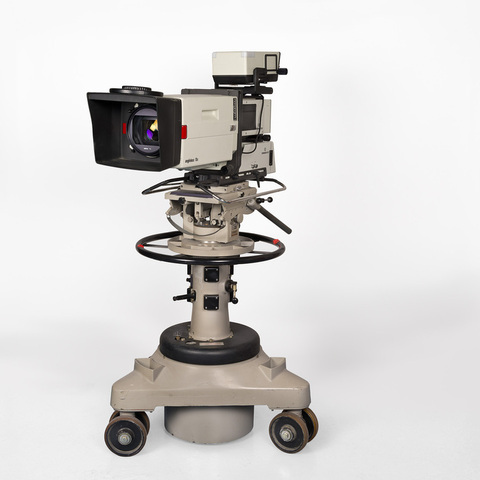

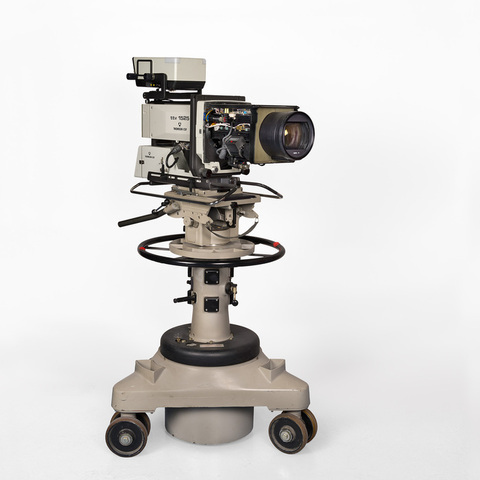

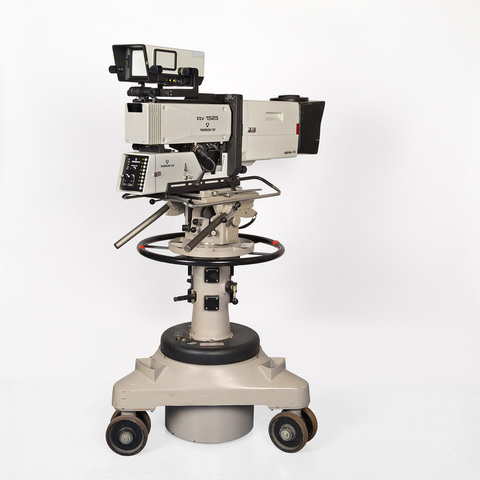

Marque : "TTV 1525 Thomson-CSF".

De la collection Bernard Tichit.

"L'évolution technologique très rapide rendit nécessaire de renouveler l'offre des caméras en proposant un équipement encore plus performant et toujours plus compact. L'idée fut de concevoir une caméra universelle, la TTV 1525, suivant le principe de la 1516 c'est à dire offrant une version portable et une version studio (zoom lourd) mais sans back-pack. Cette étude s'inscrivit dans le cadre des coopérations avec la Société française de production d'une part, et la télévision soviétique d'autre part (pour les JO de Moscou). La TTV 1525 introduisit plusieurs concepts révolutionnaires pour l'époque dont : premièrement l'utilisation d'un séparateur optique à prismes et minifieurs optiques permettant l'utilisation hybride des tubes d'analyse, c'est à dire un tube 1 " (LOC) pour une résolution maximum dans la voie verte et deux tubes 2/3 " pour les voies rouge et bleue. Ainsi, pour les voies rouge et bleue, les minifieurs concentraient le flux optique en réduisant le format d'image de 16 mm (1") à 11 mm (2/3") ce qui améliorait le rapport S/N de la caméra et permettait un meilleur équilibrage des rémanences. Les problèmes de convergence inhérents à ce procédé furent résolus par une conception particulière (et brevetée) des balayages associée à des bobines de déviation du spot d'analyse à basse impédance. Deuxièmement le réglage automatique de l'analyse (équilibrage des noirs, des blancs, du Gamma, convergence RV et BV...) grâce à une image délivrée par un diascope placé dans la roue porte-filtre dont l'épaisseur n'était que de 3 mm ! La conception des pupitres d'exploitation fut revue avec l'étude d'un nouveau système de transmission PCM des informations vers la tête de caméra et le contrôle de voie. Ce dispositif intégrait la capacité de fonctionnement incrémental c'est à dire qu'on ne transmet plus une valeur de consigne mais uniquement sa variation. Le résultat fut la TTV 1525A, premier élément de la lignée des caméras 1525 dont la tête de caméra nue ne pesait que 8,7 kg (soit tout de même plus de 11 kg sur épaule avec viseur et objectif) et un contrôle de voie réduit de moitié en volume comparé à celui de la génération précédente TTV 1515" (Bernard Tichit).

"Le choix d'un tube vert de 1 pouce apportant la résolution et de petits tubes 2/3 pouce pour les voies rouge et bleu permet de résoudre le problème de l'encombrement et apporte un équilibrage de la rémanence des trois voies, au risque d'obtenir des difficultés de superposition de tubes de tailles différentes. Malheureusement, la portabilité n'était pas suffisante pour permettre la comparaison avec la solution classique de trois petits tubes identiques de 2/3 pouce dont les performances avaient été constamment améliorées. Ce qui entraîna les versions 1525 B en gros coffret, puis la version 1525 C employant trois tubes 1 pouce pour des performances maximum" (Bernard Tichit).
