Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

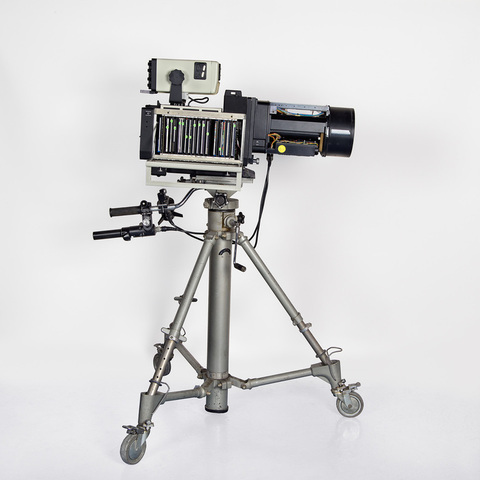

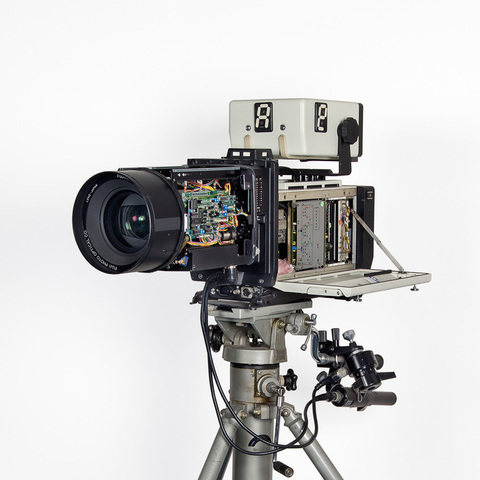

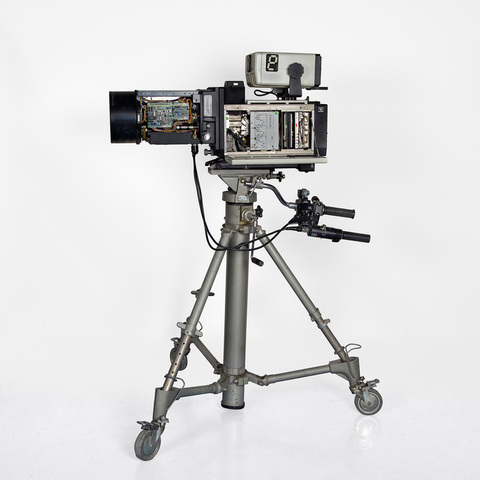

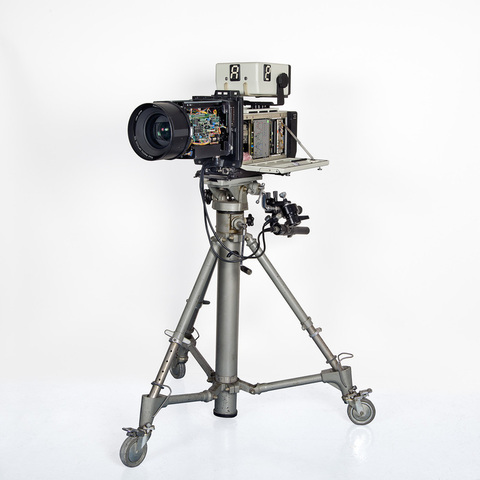

caméra 625 / 50 PAL/SECAM et 525 / 60 NTSC ; tubes de prise de vue Plumbicon 18 mm 2/3 pouce à canon diode ; séparateur RVP à prisme f 1,4 ; automatismes de superposition automatique gérés par microprocesseurs ; diascope placé dans l'objectif permettant la superposition dans 182 zones ; conservation de la colorimétrie lors de sur-éclairements importants ; liaison triaxiale fréquences porteuses 30, 50, 70 MHz, pour les trois voies couleur RVB ; viseur orientable à tube de 17 cm

Auteurs

Informations non disponibles

Fabricants

Fuji Photo Optical Co. LTD
Tokyo

Thomson Video Equipment
Gennevilliers, 94 rue du Fossé-Blanc

Utilisateurs

Informations non disponibles

Distributeurs

Thomson Video Equipment
Cergy Saint-Christophe, 17 rue du Petit Albi

Sujet du modèle

Informations non disponibles

Objectif

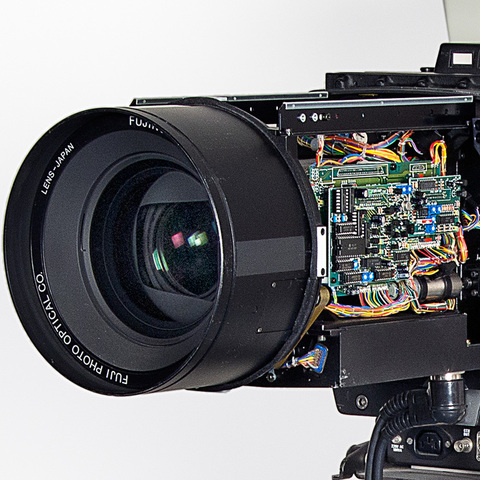

Fujinon TV Zoom Lens Japan 1. 1.5 / 8 - 144 A 18 x 8 Fuji Photo Optical Co.

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 92 cm
Largeur : 26 cm
Hauteur : 50 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marques : "TTV 1530 Thomson" ; "Thomson Video Equipment" ; "Fujinon A18 x 8".

De la collection Bernard Tichit.

Première caméra de studio compacte tritube au format 2/3 "

"L'amélioration des performances des tubes de prise de vue Plumbicon 2/3 pouce a permis de construire une nouvelle génération de caméras de studio plus compactes et économiques sans sacrifier les performances. Les fonctionnalités restent identiques aux caméras lourdes, en particulier une liaison triaxiale pleine bande RVB et des automatismes de superposition automatique gérés par microprocesseurs. Cette génération emploie une mire originale (diascope) placée dans l'objectif qui permet la superposition dans 182 zones. De nombreuses améliorations de traitement vidéo sont introduites, en particulier la conservation de la colorimétrie lors de sur-éclairements importants, ce qui apporte une image très naturelle dans les conditions difficiles d'exposition. Cette famille de caméras est particulièrement adaptée pour les cars de reportage" (B. Tichit).

"Les caméras de studio étaient traditionnellement de la plus haute qualité possible, employant les plus gros tubes d'analyse afin d'obtenir les meilleures résolutions. C'était le cas de TTV 1515 et 1525. Cependant les progrès des tubes 2/3 " étaient spectaculaires et il devenait possible de concevoir des caméras de studio de pleines performances avec ces nouveaux petits tubes... Outre l'avantage économique, le poids et la taille, ces caméras allaient suivre l'évolution des caméras légères et intérgrer l'ensemble du traitement vidéo dans la tête de caméra, la voie n'assurant plus pratiquement que la distribution des signaux vidéo, audio et de service, l'alimentation et la liaison triaxiale. L'avantage d'une tête de caméra autonome (pouvant éventuellement fonctionner sur batterie) était de permettre des prises de vues éloignées avec liaison par radio (par exemple) sans négliger la qualité d'image (la qualité restait supérieure à celle d'une caméra portable). Cette tendance de caméras de studio compactes 2/3" se développa chez tous nos concurrents et en particulier chez Sony qui alla jusqu'à développer un séparateur optique ouvert à f 1.2 pour faire taire les critiques qui considéraient que les caméras 1 " restaient plus sensibles (il était cependant impossible d'utiliser des zooms ouverts à 1.2, trop gros et trop chers). Techniquement, les caméras TTV 1530 (1982), TTV 1531 (1983) et TTV 1535 (1984) étaient basées sur une circuiterie de TTV 1624 dont une majorité de cartes étaient réutilisées. Toutes ces cartes employaient maintenant la technologie CMS. Cependant des automatismes de convergences et de tâches avaient été introduits, avec de très bons résultats en raison des excellents Diascopes qui devenaient maintenant courants dans les objectifs 2/3" de studio. Les nouveaux tubes Plumbicon 2/3" à canon diode et faible capacité de connexion L.O.C. étaient effectivement excellents et comparables aux précédents tubes 1". Cette nouvelle famille de caméras fut l'occasion de développer un nouveau pupitre d'exploitation PT 1530 dont l'ergonomie est restée inchangée pendant plus de 10 ans. De nouvelles fonctions comme saturation variable allaient faire la joie des réalisateurs... Une nouvelle liaison triaxiale fut développée avec des fréquences porteuses confortables : 30, 50, 70 MHz, pour les trois voies couleur RVB, assurant d'excellentes performances et l'interchangeabilité tête/voie. Une nouvelle mécanique assez compacte mais permettant de supporter les zooms les plus lmourds fût développée, c'est encore ce châssis de base qui sera employé dans la caméra TTV 1557. La caméra TTV 1530 avait été conçue comme un milieu de gamme afin de laisser la place commerciale de la TTV 1525. Certaines fonctions auxiliaires comme l'interphonie avaient été simplifiées" (Bernard Tichit).
