Type de l'appareil

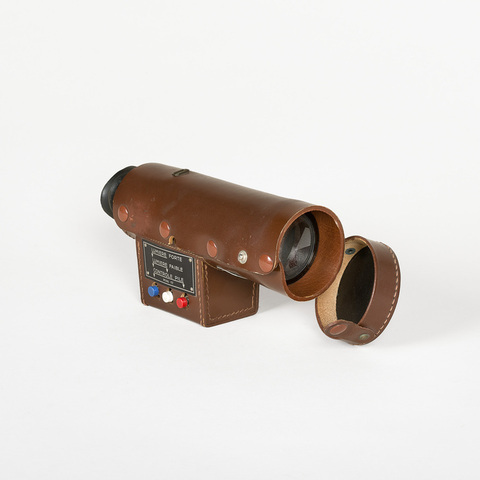

instrument de mesure photométrique permettant de connaître la valeur de la brillance d'une scène à enregistrer au moyen d'une microcellule mesurant la brillance d'un champ de 3° ; viseur ; trois boutons "Lumière forte", "Lumière faible", "Controle pile" ; sacoche cuir ; objectif 75mm ; loupe de visée ; commande de diaphragme ; prisme condensateur ; galvanomètre ; cellule photo-conductrice ; support de pile

Auteurs

Coutant André
Paris

Fabricants

Kinotechnique
173 avenue du Roule, Neuilly-sur-Seine

S.E.R.I.
Paris, 43 rue Lafayette & 3 bis Villa Flore

Utilisateurs

Coutant André
Paris

Distributeurs

Kinotechnique
Neuilly-sur-Seine, 173 avenue du Roule

Sujet du modèle

Informations non disponibles

Objectif

focale 75 mm

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 27 cm
Largeur : 9 cm
Hauteur : 12 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marque : "KINOTECHNIQUE. Brevets André Coutant. 173 Av. du Roule, Neuilly s/s constructeurs. N° 51".

Instrument de mesure photométrique permettant de connaître la valeur de la brillance d'une scène à enregistrer au moyen d'une microcellule mesurant la brillance d'un champ de 3°.

Provenance André Coutant.

"Une réalisation de M. André C. Coutant : le Radar photographique. Nouveau viseur "Sensitoflex". Véritable radar photométrique permettant aux opérateurs de contrôler à distance, et instantanément, la valeur de l'éclairement à un endroit bien déterminé de la scène qu'ils tournent, sans avoir à se déplacer du lieu où se trouve la caméra, l'appareil comprend : Eléments visibles : A) Un objectif focale 75mm. B) Un diaphragme pouvant aller de f: 32 à f:2. C) Une loupe de visée réglable suivant la vue de l'utlisateur. D) Un contacteur comportant huit positions: une position de tarage, une position de repos, six positions pour diverses sensibilités. E) Un bouton de tarage pour réglage. F. Un bouton d'utilisation servant à établir le circuit entre la cellule et l'équipement électrique. G) Un inverseur pour lumière du jour ou lumière artificielle. H) Un tableau de lecteur avec curseur, ceci afin de pouvoir réaliser plusieurs combinaisons, tant du point de vue vitesse appareil, angle d'ouverture de l'obturateur et sensibilité de pellicule. Eléments intérieurs : A) Galvanomètre très sensible, mais d'une très grande robustesse. B) Un bloc de redressement de l'image avec dépoli, intercalé entre la loupe de visée et l'objectif. C) Un petit cadran monté sur le galvanomètre et visible dans la loupe, en même temps que l'image à analyser. D) Le contacteur avec ses diverses résistances spéciales de sensibilités. E) Une pile standard de 30 volts. F) Enfin une micro cellule d'un modèle spécial dont la surface d'analyse ne couvre que 4 mm. Utilisation : Il faut déterminer l'écart de luminosité du sujet à filmer ou photographier : donc deux valeurs, A) la valeur mini, B) la valeur maxi. Le tableau de lecture, en tenant compte des conditions d'utilisation (jour ou artificielle, pellicule, vitesse d'appareil, angle de l'obturateur, etc.) vous donnera ces deux valeurs et l'indication pour le contacteur, soit 1, 2, 3, 4, 5 ou 6, selon le cas. Il ne reste plus qu'à diriger le Sensitoflex sur le sujet à analyser. Très important : chercher en premier lieu à cacher le point le plus lumineux derrière la micro-cellule, de façon à ce que l'aiguille du galvanomètre dévie sur la valeur maxi ; ce réglage s'obtient en faisant varier le diaphragme, compte tenu, éventuellement, d'un filtre ou d'un diffuseur placé à l'avant de l'objectif. Vérifier alors si le point le moins lumineux n'est pas en dessous de la valeur mini. Il ne reste plus qu'à regarder le diaphragme où vous avez la lecture directe, et d'en reporter l'indication sur l'objectif de la caméra de prise de vues. Dans le cas où l'on désire tourner à pleine ouverture de cet objectif, il suffit de régler les éclairages d'après les indications de l'aiguille du Sensitoflex et ceci pour les moindres détails de la scène à filmer, sans qu'il soit nécessaire de quitter l'emplacement de la caméra" (Ciné Sciences Photographie, n° 9, 15 février 1953, p. 8-9.).

"Le Sensitoflex est un instrument précis de télé-mesure photométrique, permettant de connaître instantanément la valeur réelle de la brillance des différents points caractéristiques de la scène à tourner et de déterminer le facteur de contraste entre les différentes plages lumineuses. Le Sensitoflex, étalonné suivant les 21 plages standard du Sensitogramme, supprime les risques d'erreur et d'interprétation, laissant ainsi au technicien l'esprit libre pour la composition artistique de son sujet. [...] Il existe actuellement deux modèles de Sensitoflex : 1) Modèle B "Spécial Cinéma". Ce modèle "Noir et Blanc" peut être équipé de blocs séparés spécialement étudiés pour la couleur. 2) Modèle TV "Spécial Télévision". Ce modèle, fabriqué sur demande, est doté d'une micro-cellule dont la gamme de sensibilité est spécialement adaptée à l'analyse des images devant être reçues sur un tube de caméra de Télévision "Iconoscope" (La SERI présente... le Sensitoflex, breveté S.G.D.G., L'instrument de mesure photométrique du cinéaste moderne, Paris, S.E.R.I., s.d.)

Bibliographie

Ciné Sciences Photographie, n° 9, 15 février 1953, p. 8-9.

La SERI présente... le Sensitoflex, breveté S.G.D.G., L'instrument de mesure photométrique du cinéaste moderne, Paris, S.E.R.I., s.d.)

La Technique photographique, n° 141, mars 1954 ; n° 143, mai 1954, p. 134 ; octobre 1954, p. 316

La Cinématographie française, 30 janvier 1954, p. IV.

Procès-verbal E. 299 de la Commission supérieure technique, réunion du 17 novembre 1952.
