Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

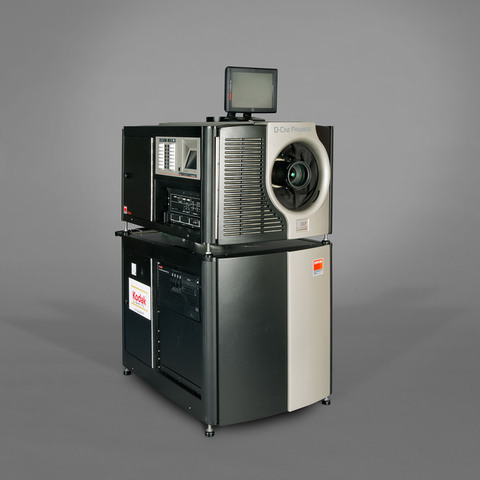

projecteur numérique DLP à un objectif ; résolution 2 K 2048 x 1080 pour rouge, vert et bleu channels équivalents à 6,6 millions de pixels) ; taille matrice 3 x 1,2pDM ; taux de contraste 1700 : 1 ; profondeur de traitement 3 x 15 bits ; lampe à xenon incorporée 2 à 7 kW ; écran de contrôle incorporé ; écran de contrôle Kodak Cine Server externe ; serveur Kodak Screen Management Server incorporé dans la partie inférieure

Auteurs

Informations non disponibles

Fabricants

Kodak

A Texas Instruments Technology DLP Cinema
Dallas, Texas

Barco Digital Cinema
Kuurne, Noordlaan 5

Osram
Augsburg

Utilisateurs

Informations non disponibles

Distributeurs

Barco Digital Cinema
Kuurne, Noordlaan 5

Sujet du modèle

Informations non disponibles

Objectif

Pg BFL 116.5 mm DLP Cinema 2.5 / 85.0 - 121.6 mm Konica Minolta

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 118 cm
Largeur : 74 cm
Hauteur : 147 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marques : "DLP Cinema A Texas Instruments Technology. D-Cine Premiere. DP 100". "Made in Belgium by Barco NV Noordlaan 5 B 8520 Kuurne. Manufactured May 2005 BME DP 100 US Art. n° R 9 210 119 serial n° 1 315 336".
"D-Cine Premiere DP 100. Large screen digital cinema projector. Introducing the Barco D-Cine Premiere DP 100, the world's most advanced large screen digital cinema projector ; combining the highest resolution 2k DLP Cinema technology from Texas Instruments with a host of unique installation and operating benefits. Truly a no-compromise projection solution that garantees exceptional performance over time, enables the easiest possible installation and operation and provides unique maintenance, safety and security benefits. Meets or exceeds SMPTE screen brightness standards on screens up to 23 m (75 ft) wide. Based on Tl m25 DLP Cinema technology incorporating CineBlack, CineCanvas, CineLink and CinePalette signal management. Integrated light path and digital processing for optimum performance and reliability. Modular construction for the easiest maintenance. Flexible two-piece construction for convenient installation and operation in the theater or post-production. Digital micromirror device. 3 x 1.2 " dark metal type. Native resolution : 2048 x 1080 per Red, Green and Blue channels, equivalent to 6,6 million pixels. Accepts 2k to 7k Xenon arc lamps sizes" (D-Cine Premiere DP 100, Kuurne, Barco, juin 2003).
"Toute la filière de production film numérique est basée sur le format 2K, 2048 pixels en largeur avec une taille verticale variable selon le ratio d'écran (1:33, 1:66, 1:85 ou 2:35). Les images sont enregistrées en mode RVB avec un échantillonage de 4:4:4. La quantification des signaux est également différente entre les deux secteurs, 8 ou 10 bits en vidéo avec une échelle précompressée alors que le cinéma travaille sur 10 ou 12 bits logarithmiques. On retrouve cette distinction dans le domaine des vidéoprojecteurs de forte puissance pour lesquels chaque acteur majeur de cette industrie a développé une gamme spécifique D-Cinema. Cette politique a été induite aussi par Texas Instruments, le créateur de la technologie DLP qui a développé un modèle spécifique de matrice DMD (Digital Mirror Devices). En effet l'un des reproches formulés à la vidéoprojection des films de cinéma est la difficulté à obtenir un taux de contraste élevé et des noirs profonds. Pour résoudre ce problème, Texas Instruments a conçu des circuits DMD sur lesquels les parties fixes sont traitées en noir pour limiter les réflexions parasites. Ces puces dénommées Dark Chip ont d'abord été utilisées pour les projecteurs destinés spécifiquement au cinéma. [...] Ce n'est pas seulement le modèle de matrice de projection qui caractérise un projecteur de cinéma numérique. Tout un ensemble de traitements électroniques doit accompagner le composant central et Texas Instruments a regroupé son savoir-faire dans le domaine sous la dénomination DLP Cinema. Associée à trois matrices DMD Dark Chip, cette technologie regroupe quatre modules brevetés de traitement électronique sophistiqué : CineBlack qui effectue un renforcement électronique des niveaux de noir, CinePalette qui offre une colorimétrie avec un spectre (gamut) supérieur de 40 % par rapport à la TVHD et améliore les échelles de gris dans les basses couleurs, CineCanvas qui permet l'incrustation directe d'informations textuelles ou graphiques dans l'image, par exemple pour le sous-titrage, et enfin CineLink qui sécurise les liaisons de transmission avec un algorythme de cryptage intégré directement dans la tête de projection. L'objectif de ces traitements électroniques est de compenser les défauts inhérents à la vidéo-projection au niveau du contraste, des noirs et de la colorimétrie. Il s'agit de s'approcher au mieux de la projection optique du 35 mm et de retrouver les sensations éprouvées avec la pellicule. Alain Rémond, directeur général de Barco France, nous précise que 'ces traitements apportent une réelle amélioration par rapport aux vidéoprojecteurs DLP. Ce n'est peut-être pas très visible pour le commun des mortels mais les directeurs photo et les chefs opérateurs qui ont travaillé leurs images avec des effets lumière, retrouvent toutes les nuances de la prise de vues'. Les spécifications des projecteurs de D-Cinema ne s'arrêtent pas là. Pour assurer la liaison avec un serveur fonctionnant en mode RVB 4:4:4, ils doivent être pourvus d'une interface double HD-SDI (dual link), seul mode de liaison fournissant pour l'instant le débit suffisant" (Pierre-Antoine Taufour, "Panorama des projecteurs de cinéma numérique", Sonovision, n° 492, février 2005, p. 28-30).

Bibliographie

D-Cine Premiere DP 100, Kuurne, Barco, juin 2003.
D-Cine Premiere DP 100, Service manual, Kuurne, Barco, avril 2004.
D-Cine Premiere DP 100, owner's manual, Kuurne, Barco, août 2004.
Xenon Bulb lamp, Installation manual, D-Cine Premiere DP 100, Kuurne, Barco, mars 2005.
M25 (1.45 - 1.8:1) Lens D-Cine Premiere DP 100, Kuurne, Barco, février 2004.
Sonovision, n° 492, février 2005, p. 30.
