Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

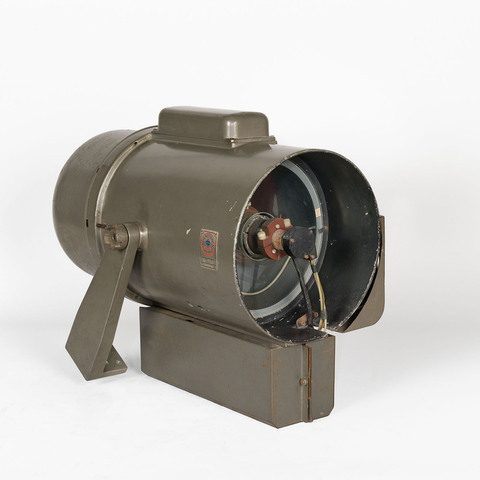

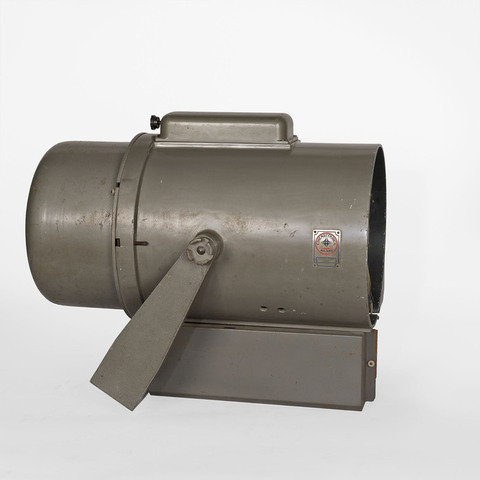

projecteur de télévision à tube cathodique RCA 5AZP4 625 et 819 lignes avec optique de Schmitt ; miroir de 355 mm et lentille de 240 mm ; amplificateurs incorporés

Auteurs

Informations non disponibles

Fabricants

Cinemeccanica
Milan, Viale Campania, 23

RCA - Radio Corporation of America
Camden, New Jersey

Utilisateurs

Informations non disponibles

Distributeurs

Cinélume
Paris, 3 rue du Colisée

Cinemeccanica
Milan, Viale Campania, 23

Sujet du modèle

Informations non disponibles

Objectif

lentille 240 mm

Taille de l'objet

Ouvert :
Longueur : 68 cm
Largeur : 46 cm
Hauteur : 57 cm

Fermé :
Informations non disponibles

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

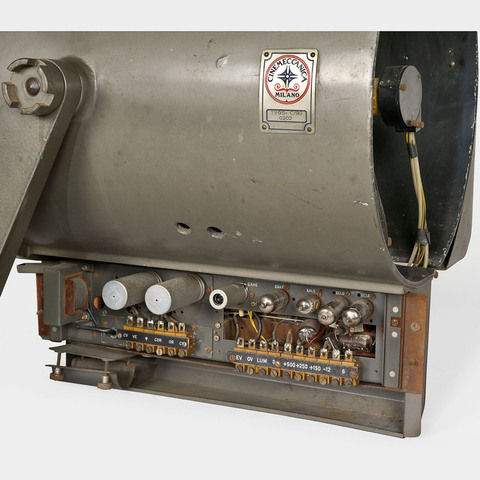

Marque : "Cinemeccanica Milano TV GS - C/90 0202".

Ce "projecteur de télévision sur grand écran conçu à l'usage de l'exploitation cinématographique" a été présenté à Paris, à l'Association française des ingénieurs et techniciens de cinéma (AFITEC), le 16 janvier 1957, dans une version différente, par S. Carmina, ingénieur de la Cinemeccanica (le texte de sa présentation est reproduit dans La Technique cinématographique, n° 172, janvier 1957, p. 28-29). Il a fonctionné également en démonstration au cinéma Aubert-Palace Gaumont à Paris, du 14 au 19 janvier 1957.
"Cinemeccanica-Milan effectuera pour la première fois des projections de télévision sur grand écran (image de 4,50 m x 3,50 m) avec le projecteur type C/90 en France : foire de Marseille (15 septembre-1er octobre), Strasbourg cinéma U.T. (en octobre), Paris cinéma Aubert-Palace (en octobre). En Allemagne : Photokina Cologne (28 septembre - 7 octobre). Agent exclusif pour la France : Cinélume, 3 rue du Colisée Paris 8e" (La Technique cinématographique, n° 168, août-septembre 1956).

"L'apparecchio TVGS C/90 è realizzato in due versioni : monoblocco, oppure in due parti, con proiettore separato. Il tipo monoblocco è destinato nei casi ove l'intero apparecchio va installato in platea per la proiezione. [...]" (G. Mannino Patane, Guida pratica per l'operatore cinematografico, Hoepli, 7e éd. 1966, p. 513-518).

"L'appareil de télévision pour projection sur grand écran type TCVG C/90 a été étudié spécialement à l'usage de l'exploitation cinématographique. La Cinemeccanica avait, depuis plusieurs années, commencé l'étude de la construction d'un tel appareil. Des démonstrations avaient été faites dès 1952 à Milan au cinéma Mignon, à l'occasion des premières émissions de la télévisition italienne, ainsi qu'à Venise à l'occasion de la Bienne d'art cinématographique. Il faut reconnaître qu'en Italie le succès du jeu télévisé "Quitte ou double" a créé, ces derniers temps, une situation particulièrement favorable pour étudier le développement d'un tel matériel sur une grande échelle. En effet, la presque totalité des cinémas d'une certaine importance (leur nombre dépasse 2000) donnent le jeudi, entre 21 h et 21h40, à leur public l'émission télévisée de "Quitte ou double" et suspendent pour cela le programme cinématographique qui est repris après l'émission. Les horaires sont choisi de telle façon qu'ils ne réduisent pas le nombre des séances cinématographiques. [...] Le cinémas équipés en TV utilisent des appareils de différents types : beaucoup disposent dans la salle un certain nombre de récepteurs normaux, d'autres emploient des appareils à projection. La plupart de ceux-ci utilisent des tubes de 63 mm à 25 000 volts, certains avec objectif, la plupart avec miroirs et lentilles suivant le système de Schmidt. [...] La Cinemeccanica a concentré ses efforts sur la construction d'un matériel de plus grande puissance et dans un esprit plus typiquement cinéma. Il y a plusieurs années que la Cinemeccanica construit les deux types d'appareils suivants : - le TVGS C/87 avec tube cathodique de 127 mm à 30 000 volts, miroir de 355 mm et lentille de 240 mm ; - le TVGS C/100 avec tube cathodique de 178 mm à 80 000 volts, miroir de 680 mm et lentille de 540 mm. L'appareil TVGS C/87 a été jusqu'à présent la charnière de la production Cinemeccanica en ce qui concerne la télévision. Il a été produit à plusieurs centaines d'exemplaires qui fonctionnent dans les cinémas italiens où il faut une bonne qualité technique. [...] Les tubes cathodiques pour projection utilisés sur les appareils susnommés sont construits par RCA : - le type à 30 000 volts est le 5TP4 ; - le type à 80 000 volts est le 7NP4 ; - et le nouveau type à 40 000 volts est le 5AZP4. L'appareil TVGS C/90 utilise le tube cathodique 5AZP4 avec miroir de 355 mm et lentille de 240 mm. [...] Le tube 5AZP4 présente sur l'écran fluorescent un diamètre utile de 114 mm, l'image dans le rapport de 4/3 que l'on peut inscrire est cependant 92 x 69 mm, mais il est habituel de couper un peu les angles et de pousser la déflexion jusqu'à une image équivalente à 100 x 75 mm. [...] Le flux équivalent utile sur l'écran de la salle est de 100 lumens environ. [...] La lentille de l'optique de Schmidt est déterminée par la distance de projection. La Cinemeccanica peut fournir deux types de lentilles dont celles spécialement réalisées pour le TVGS C/90 pour des largeurs d'image de 3,50 à 5,50 mètres" ("La projection télévisée au cinéma, un projecteur réellement industriel", La Technique cinématographique, n° 172, janvier 1957, p. 27-29).

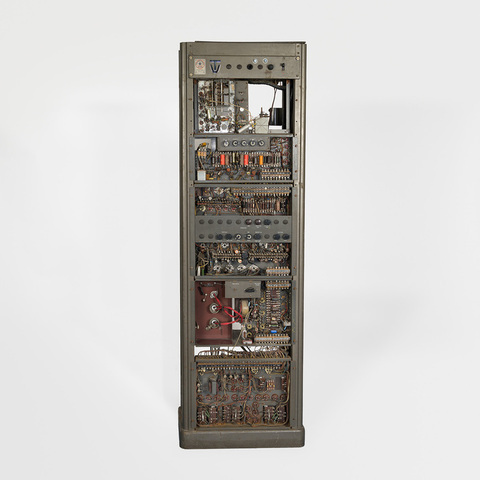

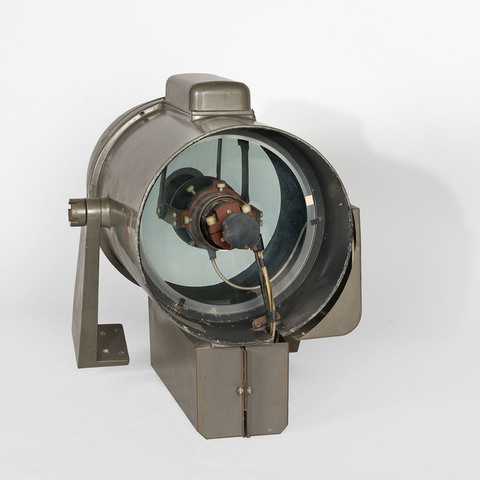

"Le jeudi 17 janvier 1957 eut lieu, à l'Aubert-Palace, à 12h45, une séance très intéressante de télévision sur grand écran (écran de 4,85 x 3,65) qui est très certainement l'une des plus remarquables parmi celles qui ont été faites devant un public de techniciens et journalistes. [...] La projection était faite sur un écran en matière plastique perforée, gaufrée et métallisée du type Sunnyscreen M fabriqué par la firme de l'appareil et classiquement utilisé pour les projections Cinémascope. [...] L'appareil se présente sous l'aspect d'un ensemble comportant tous les organes électroniques et le projecteur proprement dit [...]. Une autre version permet de dissocier le projecteur de la partie électronique, celle-ci pouvant être placée dans la cabine de projection de la salle. Le projecteur [...] a la forme d'un cylindre et renferme le tube cathodique de projection et le système optique. L'appareil utilise le système optique de Schmidt dont les caractéristiques sont les suivantes : miroir, diamètre 355 mm ; lentille correctrice, diamètre 240 mm ; distance focale, 180 mm. La lentille correctrice est une lentille optique, en ce sens qu'elle est en verre travaillé à l'aide d'une machine spéciale ce qui assure une excellente définition. Projection : distance de la lentille à l'écran, de 5m50 à 10 m. Largeur de l'image projetée, de 3m50 à 5m50. Tube cathodique de projection : R.C. type 5AZP4, diamètre 127 mm, volts 40 000, watts 15, concentration : électrique 8000 v réglable. Dimension de l'image sur le tube : 100 x 75 mm. Luminance maximum ponctuelle : 4000 Foot-Lambert. Flux équivalent à la brillance maxi : 300 Lumen. Commandes de réglages en service : interrupteur général ; sélecteur de canaux ; syntonie ; contraste ; luminosité ; son ; fréquence de balayage vertical ; fréquence de balayage horizontal ; coupleur de très haute tension" ("Projections de télévision sur grand écran Cinélume à l'Aubert-Palace", La Cinématographie française, janvier 1957, p. II-III).

Bibliographie

G. Mannino Patane, Guida pratica per l'operatore cinematografico, Hoepli, 7e éd. 1966, p. 513-518.

"La projection télévisée au cinéma, un projecteur réellement industriel", La Technique cinématographique, n° 172, janvier 1957, p. 27-29.

"Projections de télévision sur grand écran Cinélume à l'Aubert-Palace", La Cinématographie française, janvier 1957, p. II-III.
