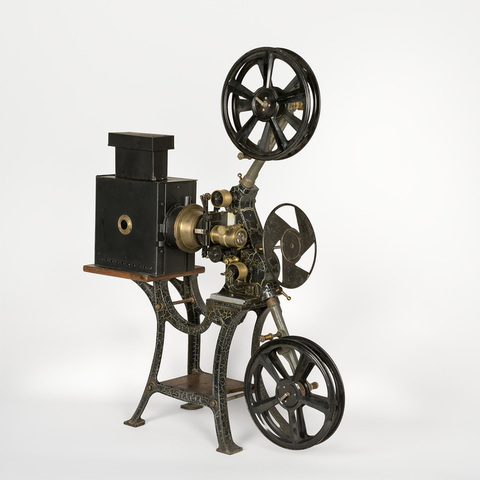

Projecteur de film 35 mm
N° Inventaire : CNC-AP-96-326
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Projection lumineuse cinématographique
Nom du modèle : Poste scolaire simple le Stator
Numéro de fabrication : n° 346
Lieu de fabrication : Paris, France
Année de fabrication : 1920
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil
entraînement du film 35 mm par croix de Malte à bain d'huile ; trois débiteurs dentés ; fenêtre et objectif à crémaillère réglables en hauteur ; bras récepteur ; axe d'entraînement ; obturateur trois pales ; lanterne en métal avec cuve à eau ; lanterne avec verres de contrôle ; table en fonte et bois à quatre pieds
Auteurs
Informations non disponibles
Fabricants
Radiguet, Honoré et Massiot Gaston
Paris, 15 boulevard des Filles-du-Calvaire
Honoré Radiguet
Paris, 13 et 15 boulevard des Filles-du-Calvaire et 44 rue du Château-d'Eau
Gaston Massiot
Paris, 13 et 15 boulevard des Filles-du-Calvaire et 44 rue du Château-d'Eau
Utilisateurs
Informations non disponibles
Distributeurs
Gaston Massiot
Paris, 13 et 15 boulevard des Filles-du-Calvaire et 44 rue du Château-d'Eau
Sujet du modèle
Informations non disponibles
Objectif
H. Blériot 60 mm
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 65.5 cm
Largeur : 30 cm
Hauteur : 99 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marque dans le pied : "R & M Paris - Le Stator". Sur le projecteur : "R & M Paris". Gravé sur l'appareil : ""Radiguet et Massiot, n° 346".
"Cinéma Le Stator type 1920 (usinage rigoureux, pièces interchangeables), muni de tous les perfectionements. Transmission des mouvements par pignons, sans aucune chaîne ni courroie. Entraînement par croix de Malte dans un carter à bain d'huile. L'appareil complet avec deux bobines, objectif et volet de sûreté, 800 fr. [...] Pour avoir en main tout le mécanisme d'entraînement (croix de Malte et tambour denté formant bloc), il suffit de démonter le volant et de desserrer les deux vis du réservoir à huile. Les bras porte-bobines se fixent à emmanchement rapide, sans complications d'écrous ni de boulons. [...] Manivelle inséparable de l'appareil et repliable pour le transport" (Notice Projections Molteni Radiguet & Massiot, G. Massiot successeur, matériel cinématographique, catalogue 172, Anzin, G. Massiot, s.d.).
"Poste scolaire simple pour projections animées seulement, comprenant mécanisme Stator type CM avec objectif, manivelle, volet de sûreté, obturateur, bras porte-bobine, bobines de 400 mètres, lanterne avec condensateur, volet obturateur autocentreur, cuve à eau et cône antidiffuseur. Le tout monté sur bâti en fonte. Sans éclairage, ni moteur : 2200 F." (Notice Postes cinématographiques scolaires, Paris, G. Massiot, 1928).
"Mécanisme protégé dans un carter, graissage rationnel sans projection d'huile. Engrenages en bronze ou en acier trempé taillés par génération sur machine automatique Mikron assurant un roulement parfait sans usure. Entraînement par croix de Malte en acier trempé et rectifié, enfermée dans une boîte à bain d'huile facilement démontable. Tambours dentés pas et profil au Standard universel, contrôlés par des méthodes optiques. [...] Obturateur à deux pales égales supprimant le filage et le scintillement. Transmissions par arbres et pignons sans chaîne ni courroie. [...] Le Stator type CM à cadrage mobile par déplacement simultané de la fenêtre et de l'objectif, 1700 fr." (Notice Mécanismes cinématographiques Stator, Paris, G. Massiot, 1928, p. 3).
Bibliographie
Notice Projections Molteni Radiguet & Massiot, G. Massiot successeur, matériel cinématographique, catalogue 172, fascicule 8, Anzin, G. Massiot, s.d.
Notice Projections Molteni Radiguet & Massiot, G. Massiot successeur, mécanismes cinématographiques Stator, catalogue 172, Paris, G. Massiot, 1928.
Notice Postes cinématographiques scolaires, Paris, G. Massiot, 1928.
Cinéopse, n° 27, novembre 1921.
Le Courrier cinématographique, 4 mars 1922.
