Projecteur de film 35 mm

N° Inventaire : CNC-AP-15-1203

Collection : Centre national du cinéma et de l'image animée

Catégorie d'appareil : Projection lumineuse cinématographique

Nom du modèle : Century Model C

Numéro de fabrication : n° C 10 539

Lieu de fabrication : New York, New York, Etats-Unis

Année de fabrication : 1950

Fiche détaillée

Type de l'appareil

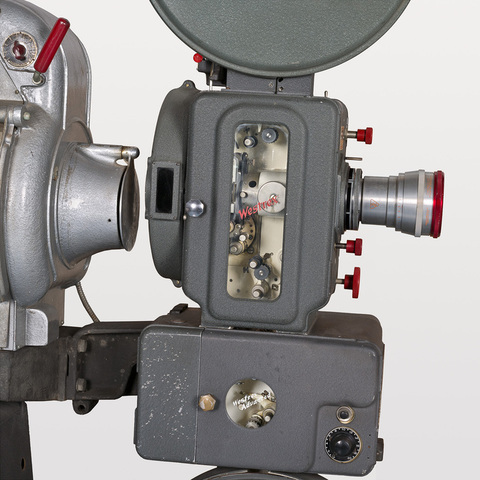

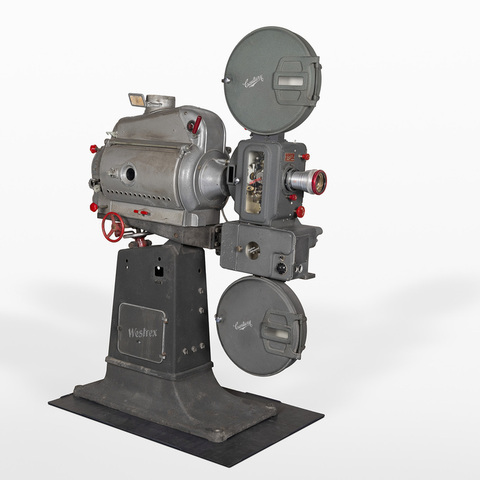

entraînement du film 35 mm par croix de Malte à bain d'huile ; trois débiteurs dentés ; couloir presseur ; obturateur arrière deux pales sous carter ; magasins débiteur et récepteur en carter marqués Century ; lecteur son Westrex Advanced ; electric changeover Westrex Electric ; objectif CinemaScope Bausch & Lomb ; lanterne Ashcraft à arcs ; pied réglable en métal Westrex

Auteurs

Informations non disponibles

Fabricants

Bausch & Lomb Optical Company
Rochester, New York

Century Projector Corporation
New York, N. Y., 729 Seventh Avenue

Ashcraft Manufacturing Company
New York, Long Island City

Utilisateurs

Informations non disponibles

Distributeurs

Century Projector Corporation
New York, N. Y., 729 Seventh Avenue

Sujet du modèle

Informations non disponibles

Objectif

Bausch & Lomb Optical Co. Rochester N.Y. U.S.A. CinemaScope Projector Attachment I RR 4758

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 138 cm
Largeur : 50 cm
Hauteur : 186 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

Marques : "Century Projector Corp. New York U.S.A. Century Trade Mark Model C Ser. n° 10 539 Manufactured under U.S. patents 426 847 - 426 848 other patents pending" ; "Westrex" ; "Century" ; "Westrex Electric changeover Patent 1 796 970 Mfd. by Essanay Electric Mfg. Co. 1438 N. Clark St. Chicago 10, Ill. Model CCS Serial 381 Volts 117 A.C. Amps. 2" ; sur l'objectif : "Bausch & Lomb Optical Co. Rochester N.Y. U.S.A. CinemaScope projector attachment I RR 4758" ; sur la lanterne : "30-65 Amperes Ashcraft Suprex Reg. U.S. Pat. C.S. Ashcraft Mfg Co. Long Island City New York".

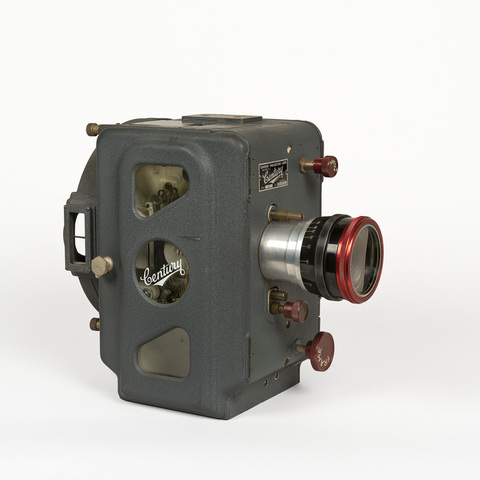

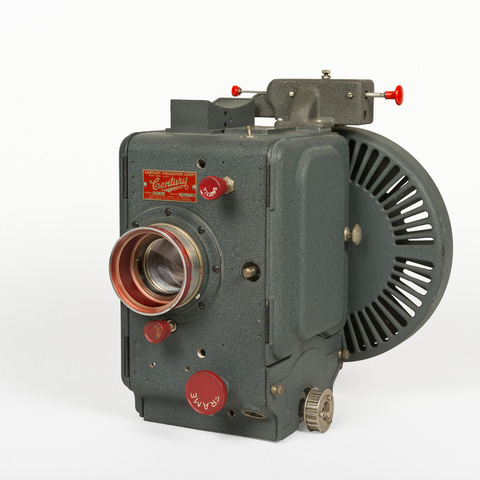

"The requirements and standards of perfection relating to the projection of motion pictures have become more and more exacting during the past few years. Century Projector Mechanisms have kept pace with these requirements. Century Model C, Single Shutter and Model CC, Double Shutter, Standard and Water-Cooled Mechanism will meet the highest standards of modern projection. The Century projector Mechanism is modern in design with many exclusive features for excellent performance and long life. The main frame, top, bottom, front and rear of the Century Mechanism are made of one integral casting rigidly supporting all operating units, thus insuring perfect shaft and gear alignments. [...] The intermittent sprocket has each tooth individually ground to position and shape after nardening. The intermittent sprocket pads are mounted on the intermittent arm, independent of the film gate. These special exclusive features produce sharper and steadier projection for improved theatre performance. The Century C Projector Mechanism has only five rotating shafts and nine gears, plus the intermittent movement. This means ease of operation, quieter running and long life. The driving shafts are rotated in sealed-for-life ball bearings which require no lubrication and will not bind up. Modern design does not require oil pumps, oil sprays or oil baths to adequately lubricate all parts. Centurys are truly oil-less mechanisms" (Instructions Century Model "C" and "CC" projectors (standard and water cooled), New York, Century Projector Corporation, 1951).

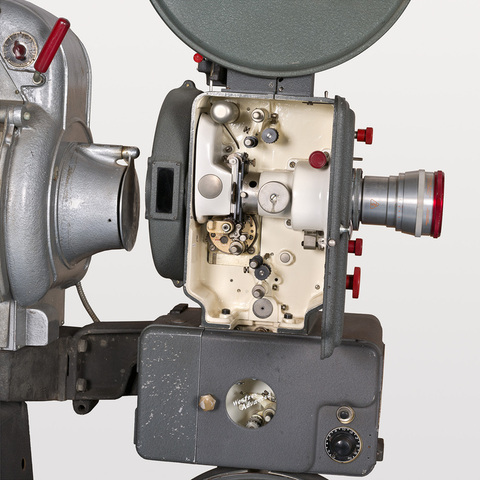

"Ce projecteur Century fut étudié plus spécialement pour s'adapter au lecteur Westrex dont la partie mécanique fut mise au point en commun par les ingénieurs de la Western Electric et ceux de la Century Projector Corp. Le boîtier est réalisé d'une seule pièce en fonte de fer. Il est séparé par une cloison médiane en fonderie et fermé à l'avant comme à l'arrière par des portes en fonte d'aluminium. A la partie supérieure, il est pourvu d'un berceau sur lequel est placé le carter débiteur. Les carters ont 45 cm de diamètre et pourraient donc recevoir des bobines de 900 mètres de film. Dans ce berceau sont disposés trois galets formant système étouffoir. L'un des galets est à axe fixe tandis que les axes des deux autres peuvent glisser dans des boutonnières obliques pratiquées dans les deux parois opposées du berceau. Le film passe alors sous le débiteur d'entrée puis dans le couloir. Celui-ci est formé d'une partie arrière fixe, pourvue de deux patins et d'un galet supérieur de guidage en deux pièces. Le cadre de fenêtre est logé dans cette partie arrière et y est maintenu par une pièce de verrouillage coulissante qu'il suffit d'enlever pour pouvoir sortir le cadre. La partie avant ou partie presseuse est mobile avec un corps tubulaire qui coulisse le long de l'axe optique dans le porte-objectif. Un bouton permet de commander cette partie avant et de l'amener soit en position de fermeture, soit en position d'ouverture. Cette ouverture peut s'effectuer en deux degrés : une demi-ouverture pour la mise en place du film et une ouverture complète pour le nettoyage ou l'enlèvement de la partie presseuse. Cette disposition est remarquable en raison de la souplesse octroyée aux quatre patins qui peuvent se mouvoir indépendamment les uns des autres sous une pression que l'opérateur détermine à volonté. Au-dessous du couloir est fixé le bloc de croix qui est aisément amovible du côté opérateur en dévissant quatre vis. Enfin, le film passe sur le débiteur de sortie pour pénétrer, à l'état de boucle libre, dans le lecteur de son. Les débiteurs et tambour denté de croix sont évidemment pourvus de leviers presseurs à décolloirs qui sont très aisément basculables grâce à des leviers de manoeuvre faisant grandement saillie. Le compartiment arrière du projecteur est réservé au mécanisme. Celui-ci est extrêmement simple puisqu'il ne comporte qu'un unique arbre vertical de commande. Cet arbre est porté par deux roulements à billes d'un nouveau type qui reste graissé pendant des années sans nécessiter le moindre entretien. Il comporte un premier pignon attaquant une roue dentée d'entraînement du débiteur dentée ; un jeu de deux pignons engrenant avec des roues dentées calées sur deux arbres horizontaux qui entraînent les deux obturateurs dont l'appareil est pourvu ; un troisième pignon commande le plateau de croix ; un quatrième pignon engrène avec la roue dentée de commande du débiteur de sortie, enfin, tout en bas, un cinquième pignon destiné à communiquer le mouvement de rotation à l'arbre lorsque ce dernier ne le reçoit pas du mécanisme de lecteur, mais de la part d'un pignon calé sur un arbre commandé par une poulie ou par tout autre moyen convenable. Sur l'arbre est monté un régulateur centrifuge à masselottes qui actionne, au moyen d'un levier à contrepoids, le volet de sécurité. Les deux arbres horizontaux permettent par un renvoi approprié de faire tourner les deux obturateurs en sens inverse. Ce dispositif permet d'utiliser des pales de 70° et d'obtenir un gain de lumière tout en assurant une coupure plus franche, en ciseau, de l'image au moment de l'obturation. Par ailleurs, les pales étant munies d'ailettes, l'obturateur double agit comme un ventilateur énergique. Le troisième pignon de commande de la croix de Malte, est porté par un chariot qui coulisse le long de l'arbre vertical pour permettre le cadrage à la manière connue. [...] Toutes les commandes du projecteur sont rassemblées à la partie avant du boîtier, ceci permet à l'opérateur de les atteindre des deux côtés du poste. On trouve donc sur la paroi antérieure le bouton de commande de filage, un bouton marqué d'un index qui indique la position de l'obturateur, un bouton de cadrage et enfin le bouton de mise au point. A la partie supérieure du boîtier est disposé un interrupteur commandant l'allumage d'une lampe de cadrage éclairant tout l'intérieur du boîtier qui est laqué blanc, et aussi le cadre de la fenêtre grâce à un miroir fixé sur le volet de sécurité. L'opérateur a donc toutes facilités pour mettre le film en place et le cadrer. Dans la conception du Westrex Master intervient un principe absolu, celui de transmettre le mouvement du moteur, d'abord au lecteur de son et ensuite au projecteur [...]" ("Le projecteur Century", La Technique cinématographique, 31 octobre 1946, p. 630).

Bibliographie

Parts list Century Model "C" and "CC" Projectors, New York, Century Projector Corporation, 1950.

Instructions Century Model "C" and "CC" projectors (standard and water cooled), New York, Century Projector Corporation, 1951.

"Le projecteur Century", La Technique cinématographique, 31 octobre 1946, p. 630.
