Projecteur de film 35 mm et plaques de verre
N° Inventaire : CNC-AP-96-69
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Projection lumineuse cinématographique
Nom du modèle : Poste scolaire mixte le Stator
Lieu de fabrication : Paris, France
Année de fabrication : 1920
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil

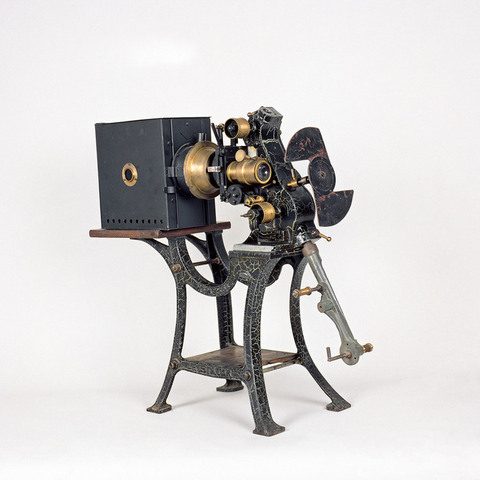

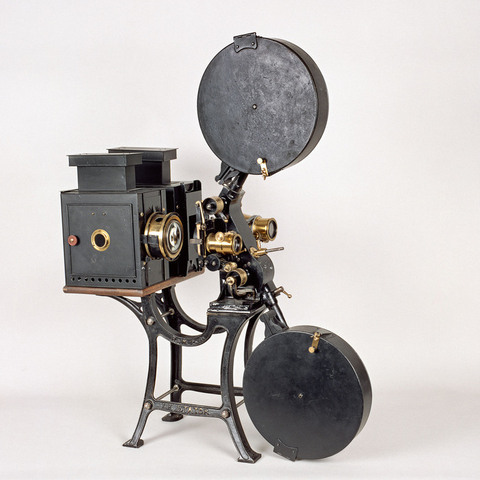

entraînement du film 35 mm par croix de Malte à bain d'huile ; trois débiteurs dentés ; fenêtre et objectif à crémaillère réglables en hauteur ; bras supérieur et inférieur avec deux carters ; axe d'entraînement ; lanterne en métal avec condensateur, porte avec verre de contrôle ; deuxième lanterne en métal pour la projection de plaques de verre avec porte et verre de contrôle ; tube optique à crémaillère pour vues sur verre ; obturateur deux pales ; les deux lanternes sont montées sur une planche en bois soutenue, de même que le projecteur de film, par une table en fonte à quatre pieds
Auteurs
Informations non disponibles
Fabricants
Honoré Radiguet
Paris, 13 et 15 boulevard des Filles-du-Calvaire et 44 rue du Château-d'Eau
Gaston Massiot
Paris, 13 et 15 boulevard des Filles-du-Calvaire et 44 rue du Château-d'Eau
Utilisateurs
Informations non disponibles
Distributeurs
Radiguet, Honoré et Massiot Gaston
Paris, 15 bd des Filles du Calvaire
Sujet du modèle
Informations non disponibles
Objectif

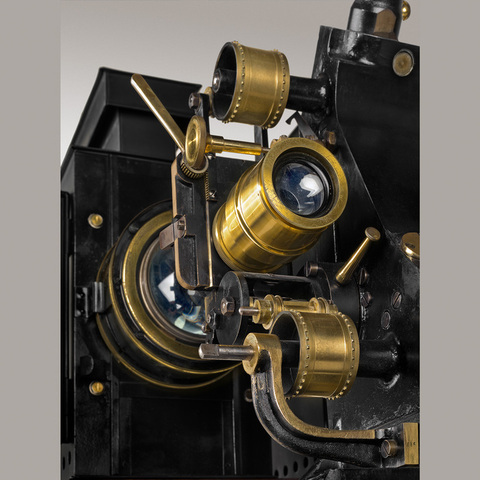

condensateur 9 cm de diamètre ; objectif 3 lentilles 3,5 cm de diamètre ; objectif projection fixe 4 cm de diamètre
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 92 cm
Largeur : 40 cm
Hauteur : 112 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marqué sur la fonte : "R & M. Paris".
"Cinéma Le Stator type 1920 (usinage rigoureux, pièces interchangeables), muni de tous les perfectionements. Transmission des mouvements par pignons, sans aucune chaîne ni courroie. Entraînement par croix de Malte dans un carter à bain d'huile. L'appareil complet avec deux bobines, objectif et volet de sûreté, 800 fr. [...] Pour avoir en main tout le mécanisme d'entraînement (croix de Malte et tambour denté formant bloc), il suffit de démonter le volant et de desserrer les deux vis du réservoir à huile. Les bras porte-bobines se fixent à emmanchement rapide, sans complications d'écrous ni de boulons. [...] Manivelle inséparable de l'appareil et repliable pour le transport" (Notice Projections Molteni Radiguet & Massiot, G. Massiot successeur, matériel cinématographique, catalogue 172, Anzin, G. Massiot, s.d.).
"Poste scolaire mixte à deux lanternes distinctes pour passer instantanément de la projection des films à celle des diapositives, avec mécanisme Stator type CM complet et dispositif pour projections fixes, comprenant un châssis passe-vues vertical, un objectif et un cône cache-lumière. Pour ce type de poste, nous nous sommes arrêtés au montage avec deux lanternes distinctes, l'une pour les projections animées, l'autre pour les projections fixes, car les objectifs employés sont totalement différents et nécessitent des condensateurs convenablement étudiés, calculés en vue de leurs applications particulières. En outre, l'emploi d'un simple commutateur rend le passage d'un genre de projection à l'autre excessivement pratique. Sans éclairage ni moteur, 2600 F." (Notice Postes cinématographiques scolaires, Paris, G. Massiot, 1928, p. 2).

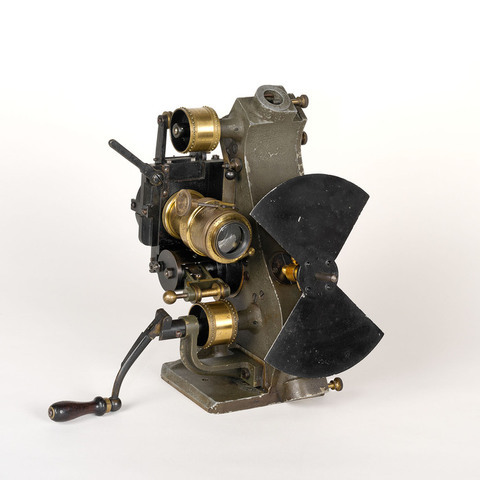

"Mécanisme protégé dans un carter, graissage rationnel sans projection d'huile. Engrenages en bronze ou en acier trempé taillés par génération sur machine automatique Mikron assurant un roulement parfait sans usure. Entraînement par croix de Malte en acier trempé et rectifié, enfermée dans une boîte à bain d'huile facilement démontable. Tambours dentés pas et profil au Standard universel, contrôlés par des méthodes optiques. [...] Obturateur à deux pales égales supprimant le filage et le scintillement. Transmissions par arbres et pignons sans chaîne ni courroie. [...] Le Stator type CM à cadrage mobile par déplacement simultané de la fenêtre et de l'objectif, 1700 fr." (Notice Mécanismes cinématographiques Stator, Paris, G. Massiot, 1928, p. 3).
Bibliographie
Notice Projections Molteni Radiguet & Massiot, G. Massiot successeur, matériel cinématographique, catalogue 172, fascicule 8, Anzin, G. Massiot, s.d.
Notice Projections Molteni Radiguet & Massiot, G. Massiot successeur, mécanismes cinématographiques Stator, catalogue 172, Paris, G. Massiot, 1928.
Notice Postes cinématographiques scolaires, Paris, G. Massiot, 1928.
Cinéopse, n° 27, novembre 1921.
Le Courrier cinématographique, 4 mars 1922.
