Haut-parleur
N° Inventaire : CNC-AP-14-1176
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Son, diffusion
Nom du modèle : RCA Photophone MI 9485
Lieu de fabrication : Camden, New Jersey, Etats-Unis
Année de fabrication : 1939
Brevet : US patents 1 707 545, 1 763 846, 1 715 703 ; 1 795 214 ; 1 847 907 ; 1 917 102 ; 1 899 561 ; 2 037 185 ; 2 037 187
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil

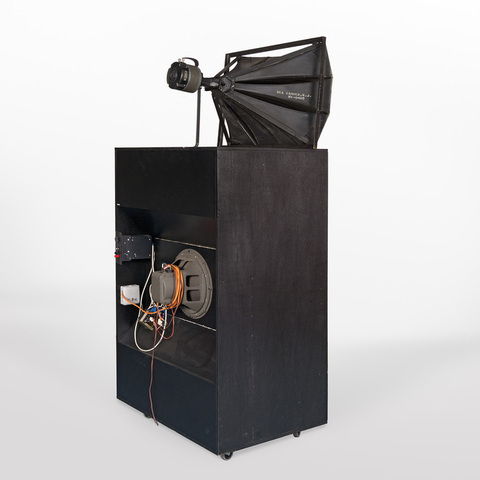

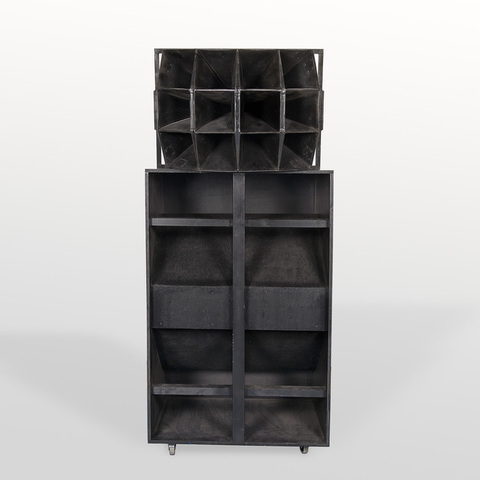

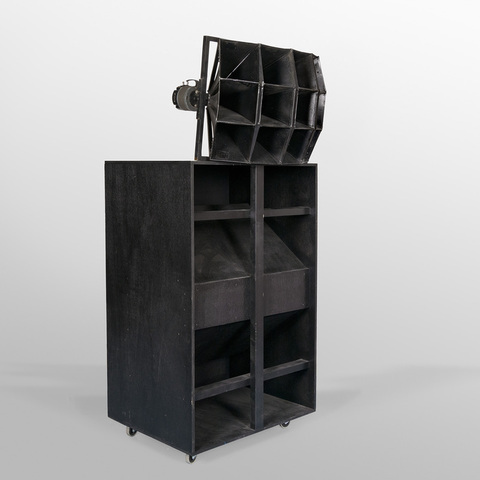

pavillon multicellulaire à douze sorties et moteur à chambre de compression LMI 9448 à aimant permanent et flux magnétique, monté sur caisson de basses en bois contenant un haut-parleur de basses fréquences à excitation MI 1444 ; filtre de séparation BF/HF ; boîtier de commande Altec model 1285-88
Auteurs
Informations non disponibles
Fabricants
RCA - Radio Corporation of America - Motion Picture Equipment
New Jersey, Camden
Altec Lansing
Anaheim, 1515 South Manchester avenue, California
Utilisateurs
Informations non disponibles
Distributeurs
Informations non disponibles
Sujet du modèle
MI 1444 Serial P 3528 ; Altec n° 1285 - 88 ; Speaker mechanism LMI 9449 Serial 58 826
Objectif
Informations non disponibles
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 100 cm
Largeur : 102 cm
Hauteur : 226 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Marques sur le pavillon multicellulaire : "RCA Camden, N.J. MI-9485" ; sur le moteur à chambre de compression : "Speaker Mechanism LMI - 9448 Serial 58 826 Licensed only for use authorised in lease or sales agreement. RCA Radio Corporation of American Camden N.J. USA" ; sur le haut-parleur bas : "Speaker mechanism MI 1444 Ser. P 3528 US patents 1 707 545, 1 763 846, 1 715 703 ; 1 795 214 ; 1 847 907 ; 1 917 102 ; 1 899 561 ; 2 037 185 ; 2 037 187 . reg. US Pat. off. Marca registrada. Licensed only for uses authorized in lease or seales agreement. RCA Manufacturing Co., Inc., Camden N.J. USA" ; sur le boîtier de commande Altec : "Model n° 1285-88 Altec Lansing Dividing Network Professional Sound Products Oklahoma City, O.K. Made in USA".
Les premiers haut-parleurs de ce type ont été lancés par la Western Electric en 1935 avec le procédé Mirrophonic qui comprenait déjà un système multicellulaire et un caisson de basse.
