Catalogue des appareils cinématographiques de la Cinémathèque française et du CNC

Type de l'appareil

entraînement du film 9,5 mm par deux griffes ; emplacement intérieur pour un magasin débiteur et récepteur ; moteur à ressort ; compteur de mètres ; viseur ; poignée

Auteurs

Informations non disponibles

Fabricants

Pierre Victor Continsouza
Paris, 9 rue des Envierges

Etablissements Pierre Victor Continsouza
Paris, 403 rue des Pyrénées

Utilisateurs

Informations non disponibles

Distributeurs

Pathé Cinéma
Paris, 20 bis rue Lafayette

Sujet du modèle

Informations non disponibles

Objectif

Informations non disponibles

Taille de l'objet

Ouvert :
Informations non disponibles

Fermé :
Longueur : 11 cm
Largeur : 5.5 cm
Hauteur : 12.5 cm

Diamètre :
Informations non disponibles

Taille de la boîte de transport

Informations non disponibles

Remarques

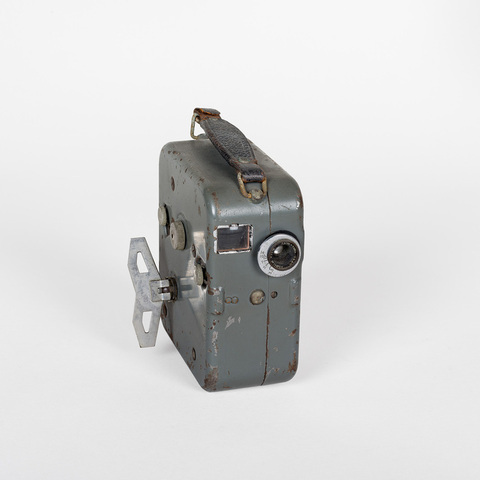

Marque : "Pathé" sur la poignée. Boîtier en métal non gainé de cuir.

"Société française de photographie. Au nom des établissements Pathé, M. Richard, de la section technique, présente leur appareil de prise de vues la Caméra Pathé-Baby. [...] Les établissements Pathé-Cinéma, qui ont déjà présenté et lancé, avec un succès rare, leur Pathé-Baby, ont résolu la question de la prise de vues en faisant établir par leur constructeur habituel, les établissements Continsouza, une caméra où les images ont 6 x 8 mm et dont les principales caractéristiques sont les suivantes : Pellicule de 9mm5 de large, image utile 6 x 8, perforation entre les images d'un trou rectangulaire de 3,25 x 1, cette pellicule est enfermée dans un magasin émetteur et récepteur. Le cadre presseur ingénieusement conçu permet de placer la pellicule avec facilité, la compression est assurée par une surface rectifiée. Le cadre sollicité par un ressort puissant qui forme charnière, dégage le couloir de passage de la pellicule lorsque la porte est ouverte. Une manivelle branchée sur le grand pignon actionne sous l'action de pignons intermédiaires : A) un obturateur ouvert à 180°, à l'aide d'une vis sans fin et de deux pignons démultiplicateurs ; B) Un volant régulateur, C) Une came triangulaire montée sur le volant, laquelle transmet le mouvement intermittent à la griffe d'attaque ; D) Un mouvement d'enroulement qui s'effectue à l'aide d'une double griffe à frottement doux, engraînée dans la bobine réceptrice ; E) Le contrôle d'images impressionnées est immédiatement visible, grâce à un compteur d'images (1200 au maximum pour une bande) avec remise instantanée au zéro. Au point de vue mécanique, quelques remarques s'imposent : le mouvement est d'une extrême douceur. Le mécanisme est facilement accessible : les pieds d'axes des pignons sont bagués sur bronze, dans le but d'éviter l'usure des flasques en aluminium et conséquemment le jeu dans les rouages ; les pignons découpés dans du laiton sont repris avant le montage et vérifiés. Le volant régulateur est fort bien équilibré. L'objectif de 20 mm de foyer donne pour une ouverture 3,5 une distance hyperfocale pratiquement négligeable, car pour une netteté de 1/20 de millimètre, l'objectif est au point à partir de 2m50 environ, pour le 1/30 il faut compter 3m75. Les objectifs sont d'ailleurs capables de donner une nettété de 1/50 de millimètre, l'ouverture minima est de f. 14, on ne peut descendre en dessous pour la raison majeure que les diaphragmes ne peuvent pour une fabrication en série donner des ouvertures plus petites" (Le Cinéopse, avril 1924, p. 341-342).
