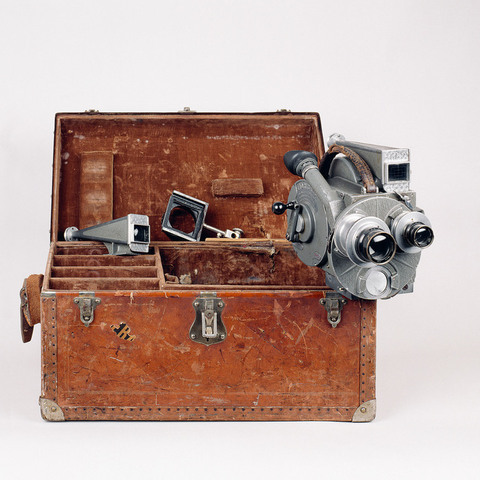

Caméra film 35 mm
N° Inventaire : CNC-AP-96-543
Collection : Centre national du cinéma et de l'image animée
Catégorie d'appareil : Prise de vues cinématographiques
Nom du modèle : Morigraf
Numéro de fabrication : n° 103
Lieu de fabrication : Paris, France
Année de fabrication : À partir de 1935
Copyright photo : Dabrowski Stéphane
Fiche détaillée
Type de l'appareil
entraînement du film 35 mm par huit griffes et une contre-griffe ; un débiteur denté (dans le chargeur) ; moteur à ressort ; tourelle à trois objectifs ; visée sur l'objectif ; visée sur le film ; visée extérieure de cadrage ; variateur de vitesse 8/30 images ; moteur électrique
Auteurs
Informations non disponibles
Fabricants
Cinéma -Tirage L. Maurice, Société
Gennevilliers
Compagnie des travaux mécaniques CTM
Paris
Utilisateurs
Informations non disponibles
Distributeurs
Cinéma -Tirage L. Maurice, Société
Paris, 1 rue de Marivaux
Sujet du modèle
Informations non disponibles
Objectif
Cooke Speed Panchro Lens n° 221 204 75 mm f. 2 ; Cooke Speed Panchro Lens n° 220 303 50 mm f. 2
Taille de l'objet
Ouvert :
Informations non disponibles
Fermé :
Longueur : 32 cm
Largeur : 22 cm
Hauteur : 24 cm
Diamètre :
Informations non disponibles
Taille de la boîte de transport
Informations non disponibles
Remarques
Gravé : "Morigraf Cinéma Tirage L. Maurice Département mécanique 1 rue de Marivaux Paris" & "André Michel".
"Le mécanisme du 'Morigraf', mû par ressort moteur, est conçu pour permettre une prise de vues continue de 30 mètres à une vitesse rigoureusement constante de 24 images par seconde. (...) Pour armer le barillet moteur, il suffit d'effectuer 75 tours de manivelle, ce qui correspond à un temps de 30 secondes. L'organe moteur est muni d'un dispositif d'arrêt qui limite le remontage et évite ainsi la rupture du ressort pourvant résulter d'une manoeuvre brusquée. (...) Le 'Morigraf' est muni d'un système de traction de la pellicule répartissant l'effort de traction sur huit perforations. Ce système permet une ouverture de l'obturateur égale à 215 °, ouverture que savent apprécier les opérateurs appelés à travailler avec un éclairage médiocre" (Notice Appareil pour la prise de vues "Morigraf" construit par la société Cinéma-Tirage L. Maurice, Paris, s.d. ).
